Kaufberatung Gewindeschneider

Innen- und Außengewinde selber machen

Mit einem Gewindeschneider versiehst du beliebige Werkstücke im Handumdrehen mit stabilen und präzisen Gewinden.

Inhaltsverzeichnis

• Was ist ein Gewindeschneider und wie verwende ich ihn?
• Welche Arten von Gewindeschneidern gibt es?
• Worauf sollte ich bei Werkzeugen für Gewinde achten?
• Welche 6 Dinge sollte ein Gewindeschneider-Set enthalten?

Was ist ein Gewindeschneider und wie verwende ich ihn?

• Mit einem Gewindeschneider versiehst du nahezu beliebige Werkstücke mit einem präzisen Gewinde zur stabilen Verbindung mehrerer Bauelemente.
• Du kannst wahlweise Innengewinde zum Eindrehen einer Schraube oder zylindrische Werkstücke mit einem Schraubgewinde an der Außenseite versehen.
• Dank der scharfen und robusten Schneidköpfe kannst du Gewinde sowohl in weiche Materialien wie Holz und Kunststoff als auch in harte Objekte aus Eisen oder Stahl schneiden.
• Durch die Hebelkraft einer Winde oder eines großen Drehgriffs kannst du Gewinde auch ohne maschinelle Hilfe ein- oder aufbringen. Alternativ kannst du spezielle Modelle für das Einspannen in Werkzeugmaschinen verwenden.
• Gewindeschneider bekommst du einzeln oder im Set für Innen- und Außengewinde in gängigen Größen.

Welche Arten von Gewindeschneidern gibt es?

Handgewindeschneider

Handgewindeschneider sind die gängigsten Modelle für den universellen Einsatz. Du bekommst sie meist in Sets mit verschiedenen Größen. Das Schneiden des Gewindes erfolgt rein manuell per Drehgriff oder Winde.

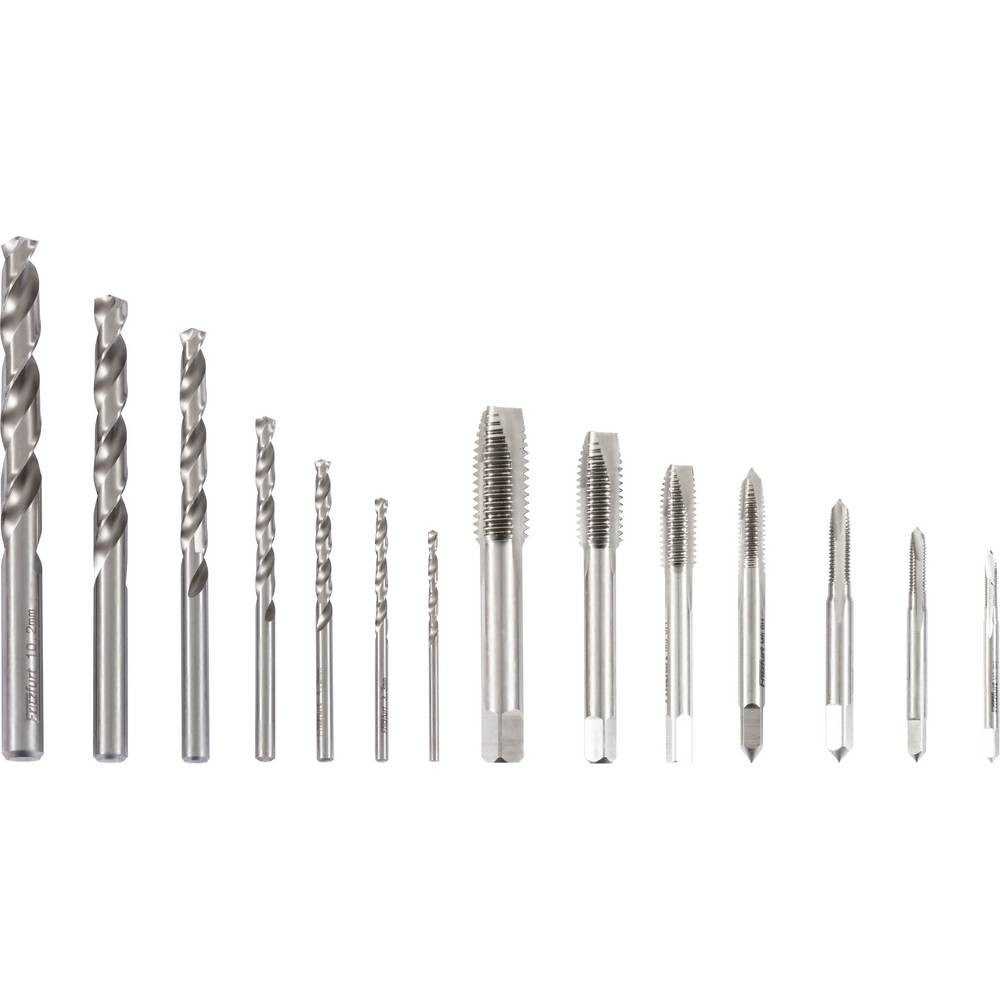

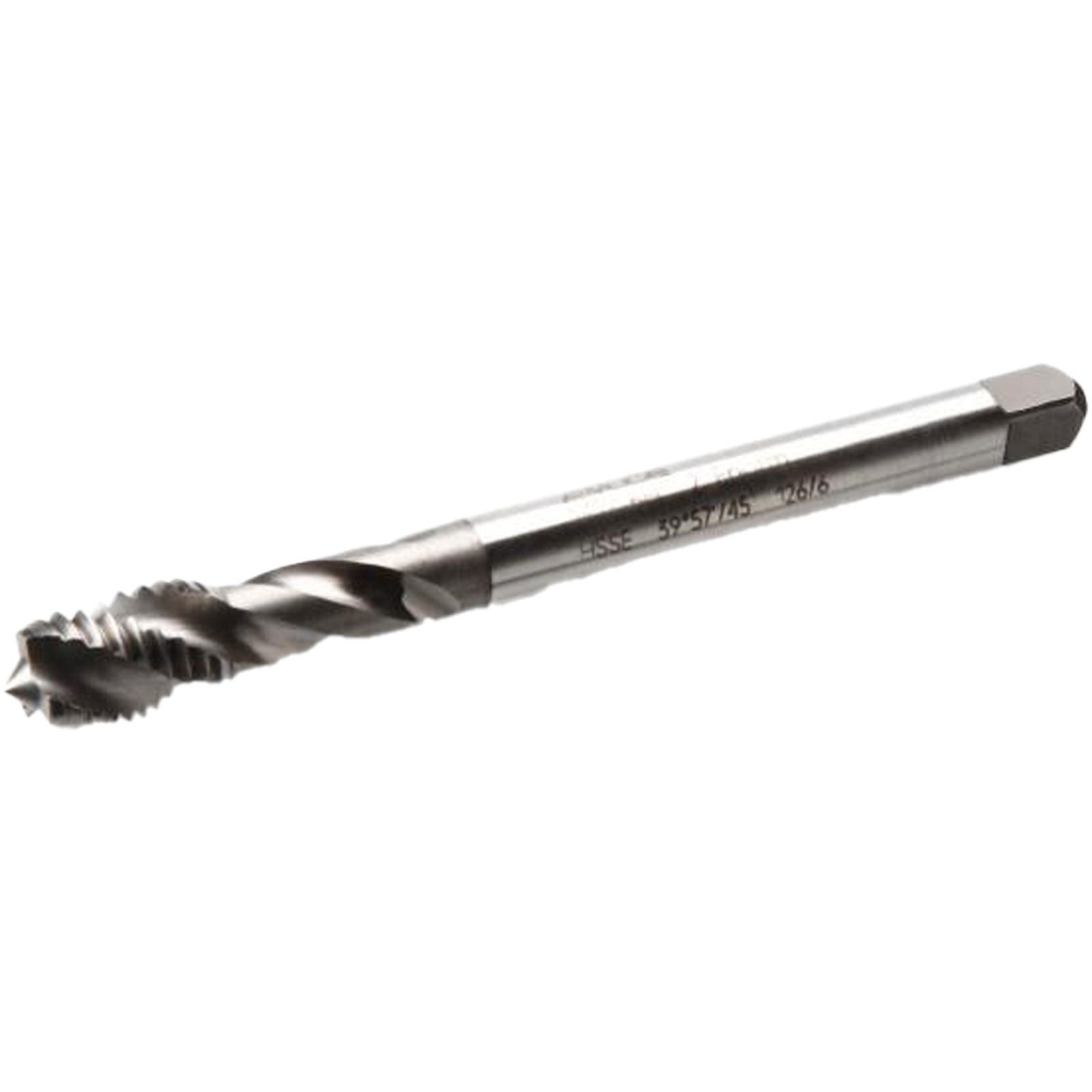

Maschinengewindeschneider

Diese Art von Gewindeschneider ist als Zubehör für ein elektrisches Werkzeug wie beispielsweise eine Dreh-, Fräs- oder Bohrmaschine ausgelegt. Aufgrund der hohen Schnittleistung eignen sich solche Modelle für das schnelle und präzise Schneiden großer Mengen von Gewinden.

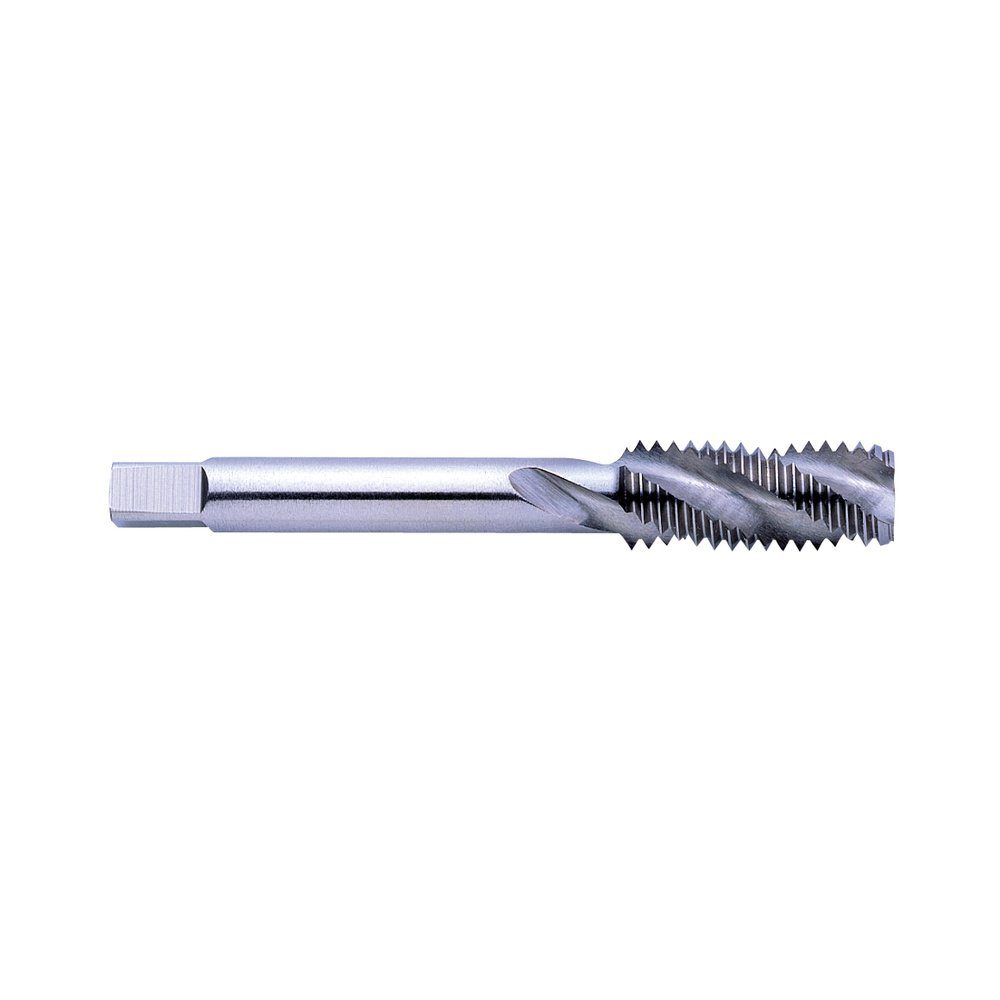

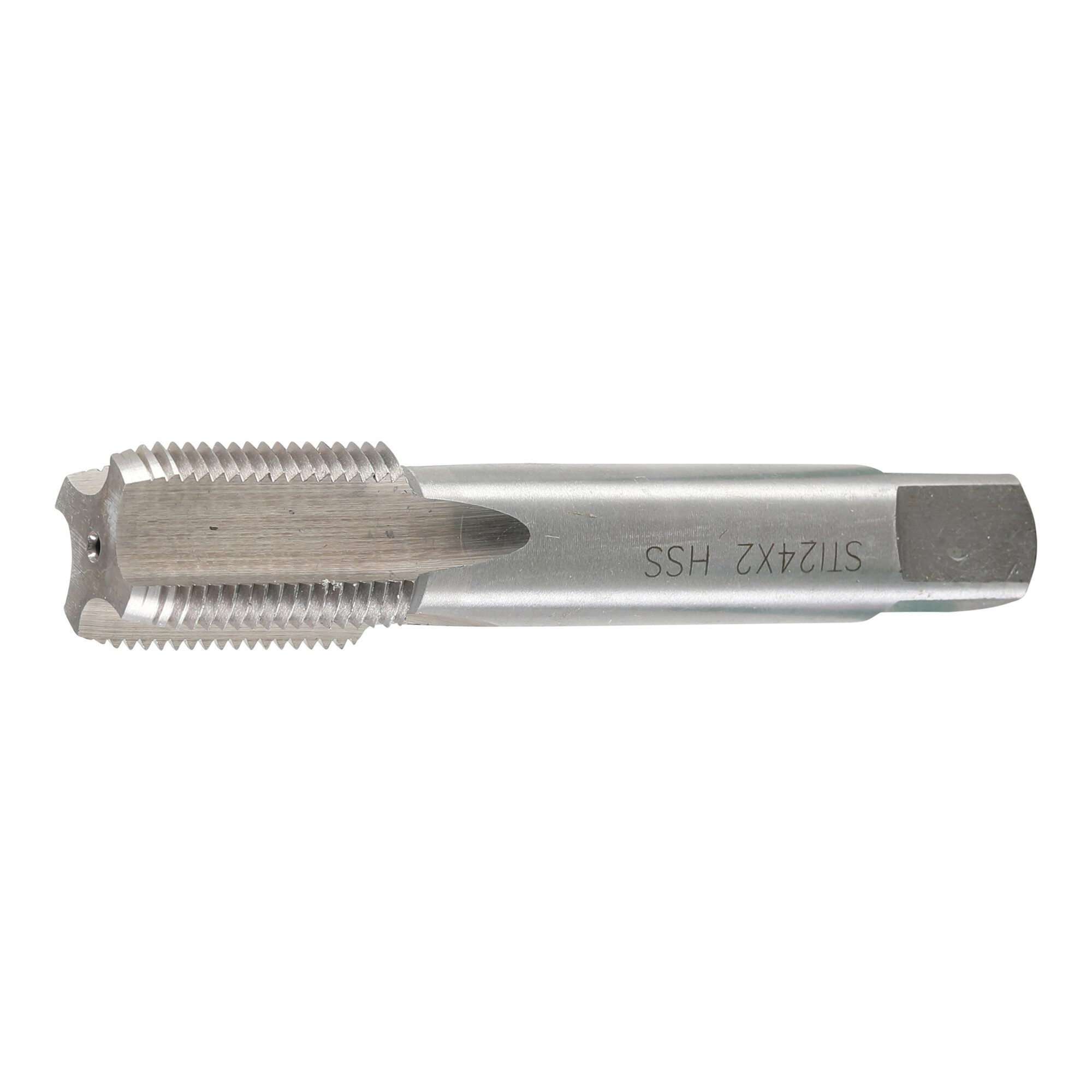

Einschnittgewindeschneider

Einschnittgewindeschneider sind sowohl als manuelle als auch als maschinenunterstützte Version erhältlich. Sie eignen sich zum Schneiden von Innengewinden in vorgebohrte Werkstücke.

Außengewindeschneider

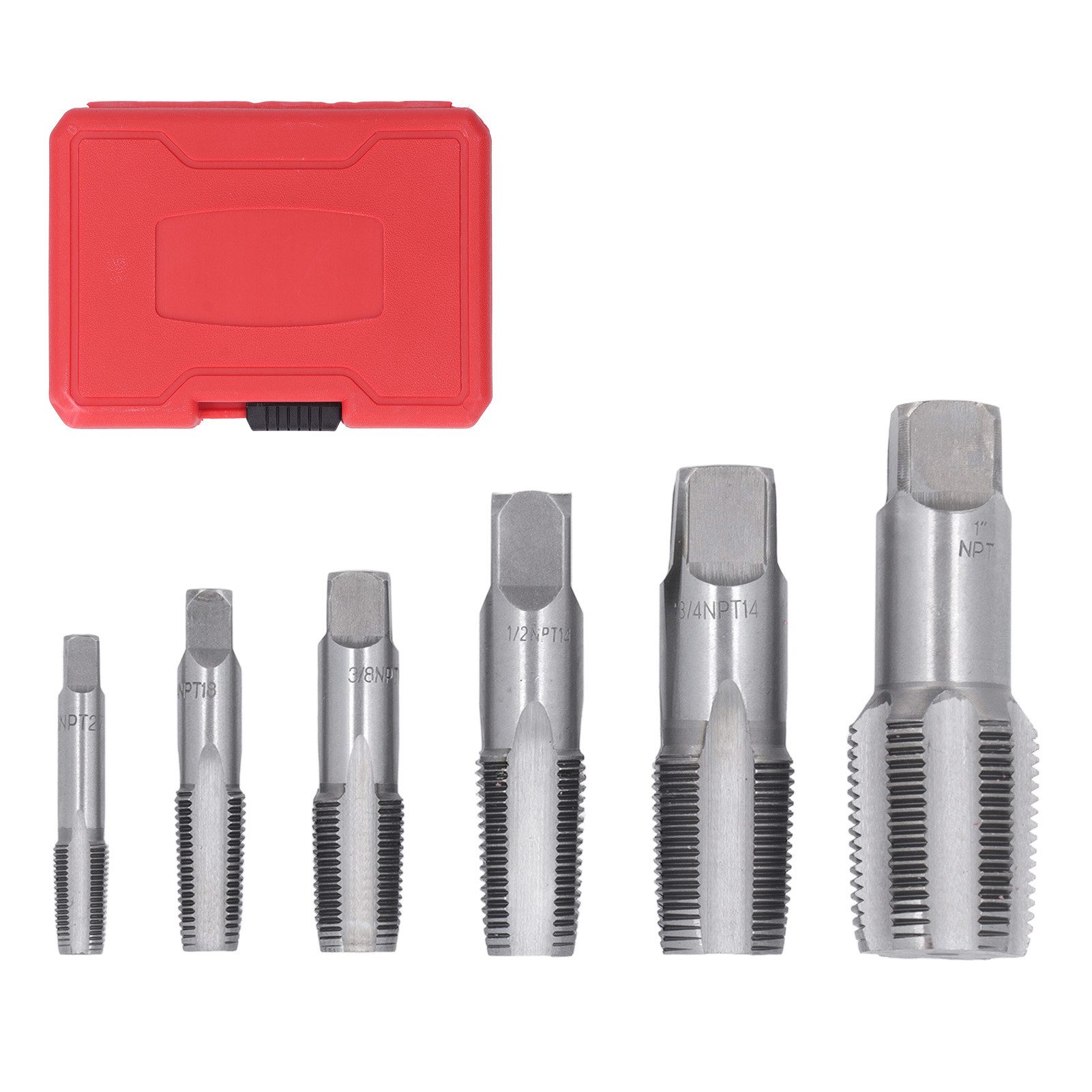

Wie der Name schon vermuten lässt, bringst du mit diesem Werkzeug ein Schraubgewinde an einem länglichen, zylindrischen Werkstück an. Für dicke Rohrleitungen gibt es optimierte Rohrgewindeschneider in entsprechenden Größen.

Worauf sollte ich bei Werkzeugen für Gewinde achten?

Wie ist die Typbezeichnung zu verstehen?

• Gewindeschneider werden mit auf den ersten Blick etwas kryptisch wirkenden Buchstaben- und Zahlenkombinationen kategorisiert. Diese Typbezeichnungen enthalten in der Regel verschiedene Angaben.
• Zunächst kommt ein Buchstabe wie T für Trapezgewinde, G für Rohrgewinde oder M für das in unseren Breiten übliche metrische Gewinde.
• Dann folgt eine Ziffer, die den Gewindedurchmesser in Millimetern angibt.
• Nach dem Durchmesser steht ein Malzeichen („x") und schließlich die Angabe der Steigung des Gewindes in Millimetern.
• Bei vielen Modellen kommt am Ende noch eine Angabe des verwendeten Materials, beispielsweise WS oder HSS.

Beispiel: Ein Gewindeschneider mit der Bezeichnung TM8x1,25 HSS ist ein metrischer Trapezgewindeschneider mit einem Durchmesser von 8 mm und einer Gewindesteigung von 1,25 mm, bestehend aus stabilem Schnellwerkzeugstahl.

Was hat es mit Durchmesser und Steigung auf sich?

Durchmesser und Steigung sind die wichtigsten Eckdaten eines jeden Gewindeschneiders. Der Durchmesser beginnt bei M1 (1 mm) bei Feingewindeschneidern und reicht bis zu M40 (4 cm) für große Rohrgewindeschneider. Die Steigung gibt den Abstand zwischen den einzelnen Windungen des Gewindes an. Je höher dieser Wert, desto größer ist der Abstand zwischen den Windungen. Üblich sind Steigungen in Viertelmillimeter-Schritten, also beispielsweise 0,25, 0,5, 0,75, 1,0 usw. Achte darauf, dass die Steigung des Gewindes zu den Schrauben passt, die du für das jeweilige Projekt verwenden möchtest.

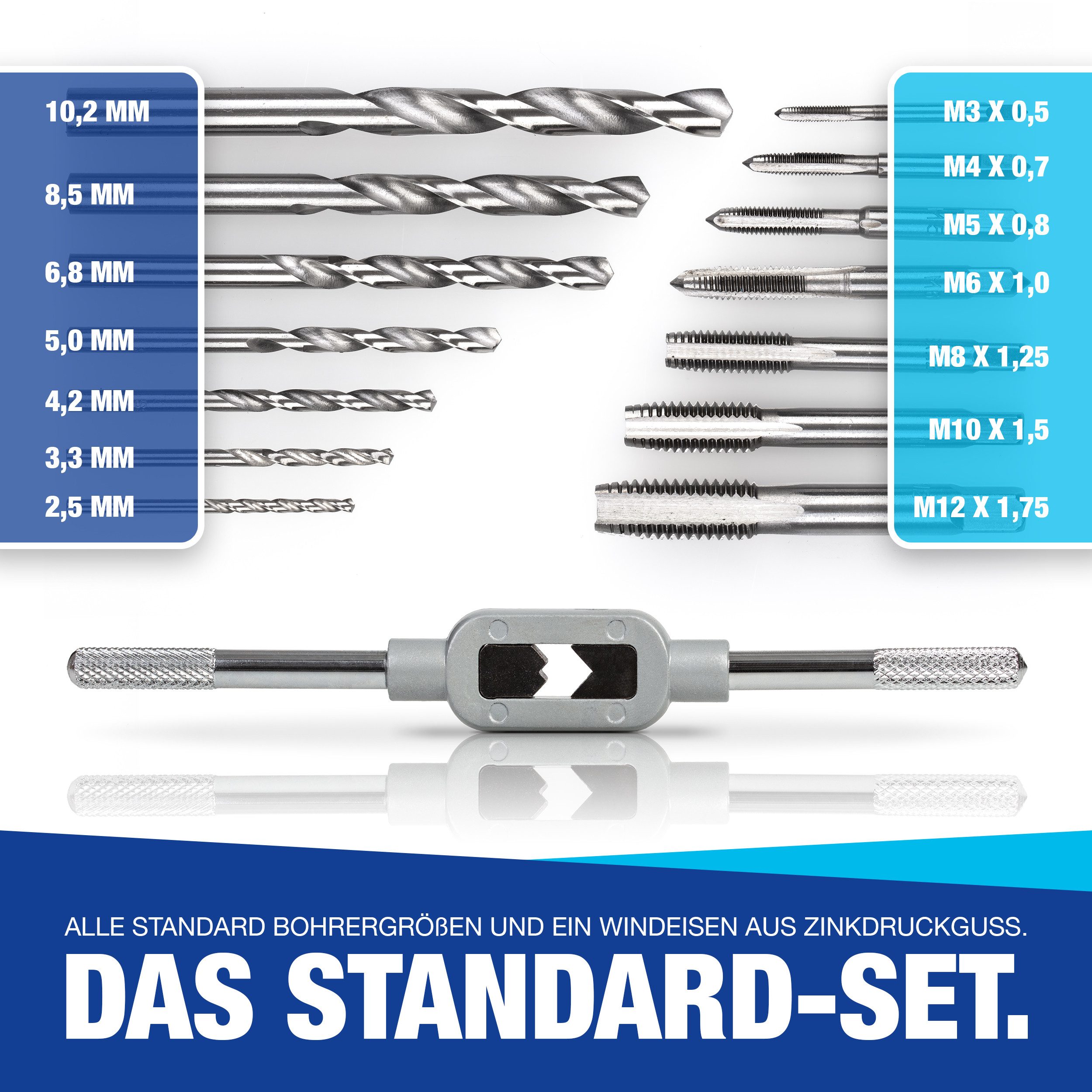

Tipp: Die häufigsten Durchmesser für Schneidwerkzeuge sind M4 bis M12, weshalb diese Größen in nahezu allen Sets enthalten sind.

Welche Rolle spielt das Material?

Gewindeschneider mit der Materialbezeichnung HSS (High Speed Steel, Hochleistungsschnellstahl) halten großen Belastungen stand und sind damit für sehr harte Werkstücke geeignet. TiN steht für eine solide Titannitrid-Beschichtung. Modelle ohne Angabe oder mit dem Anhängsel WS sind aus handelsüblichem Werkzeugstahl gefertigt, der für die meisten Anwendungsfälle im Hobbybereich ausreicht.

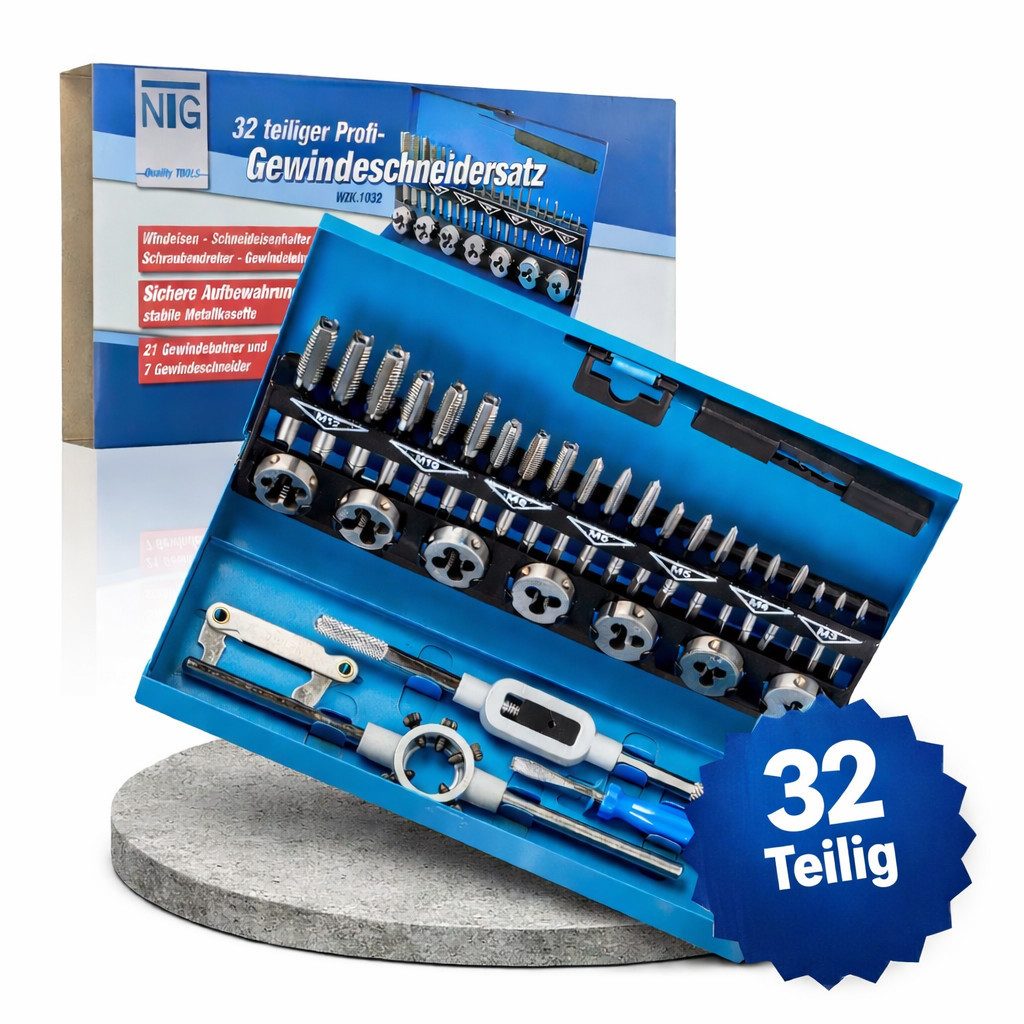

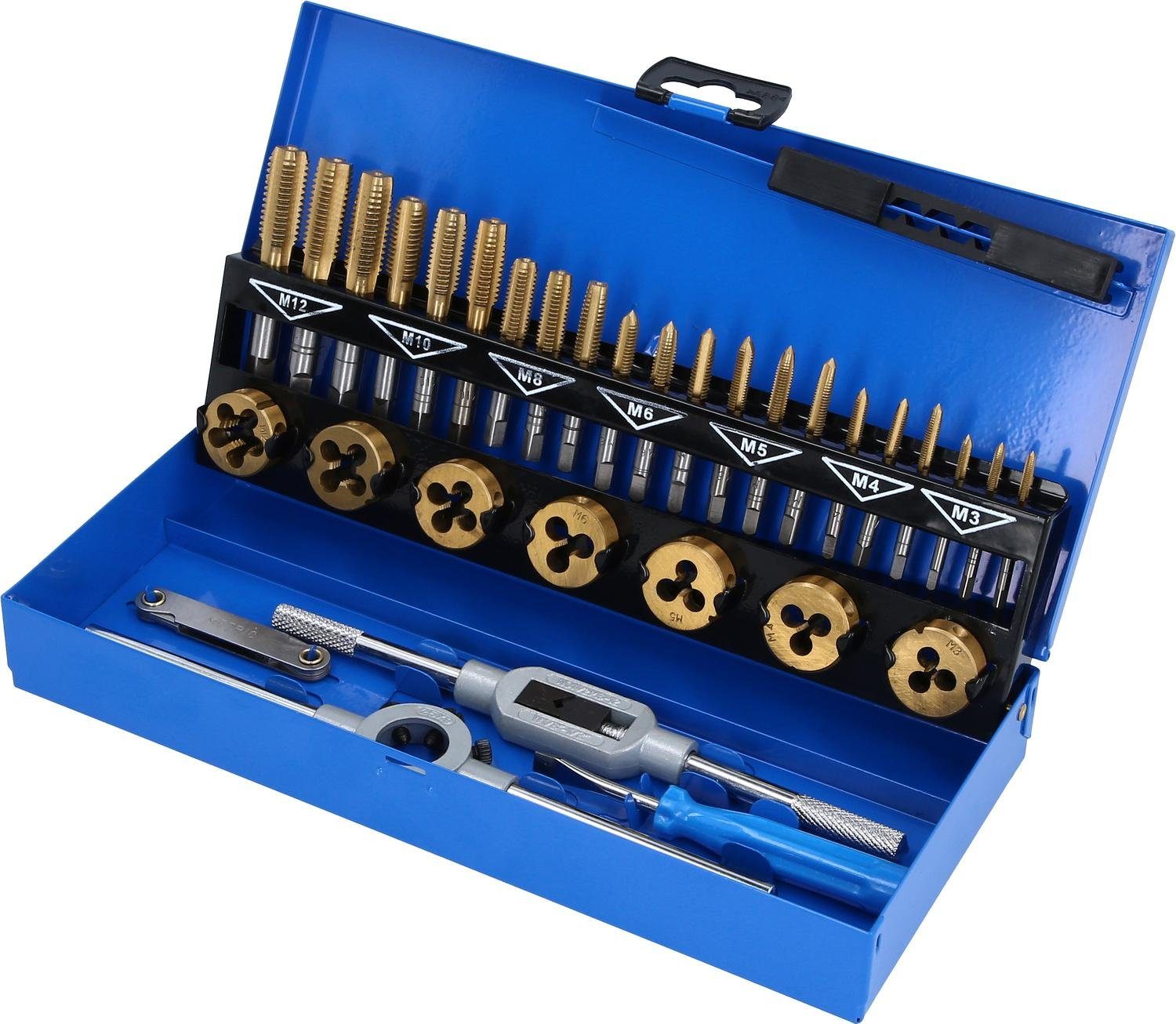

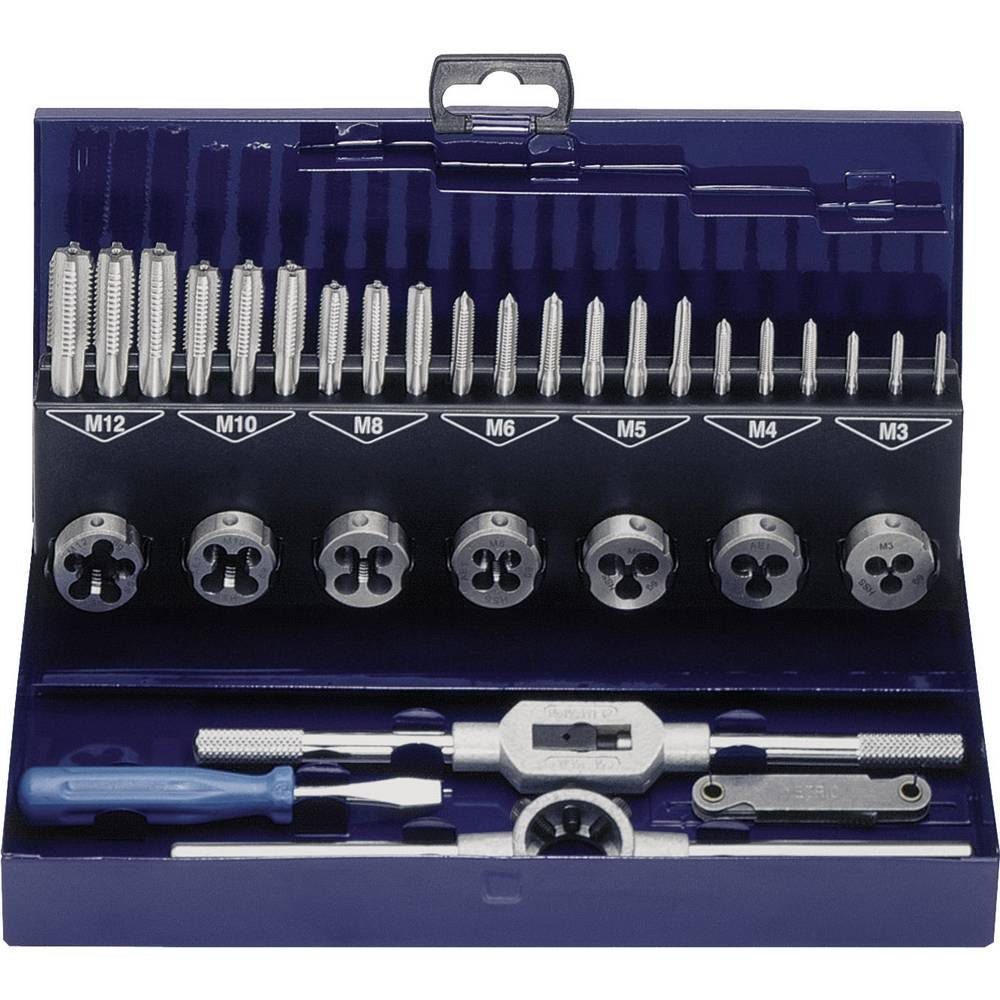

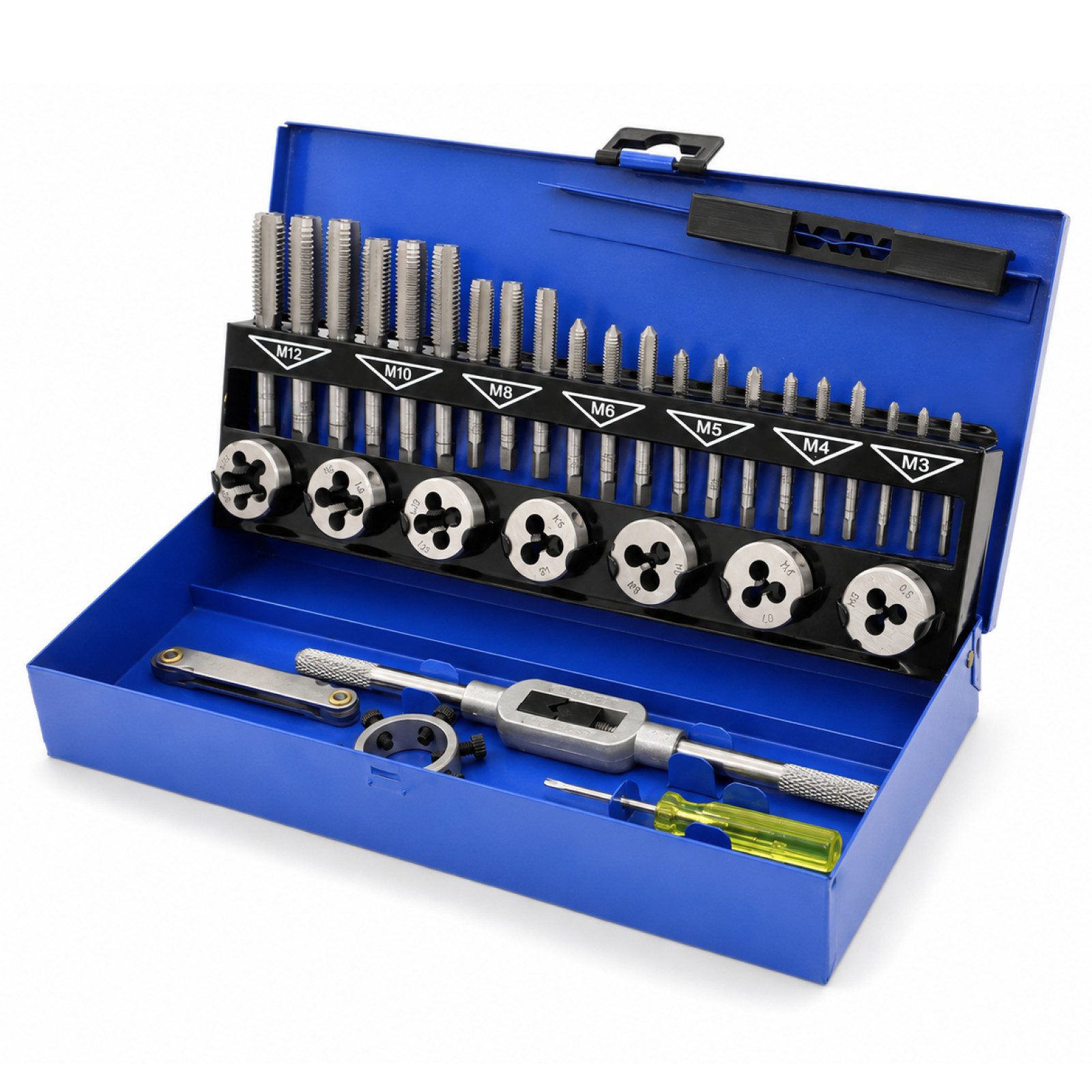

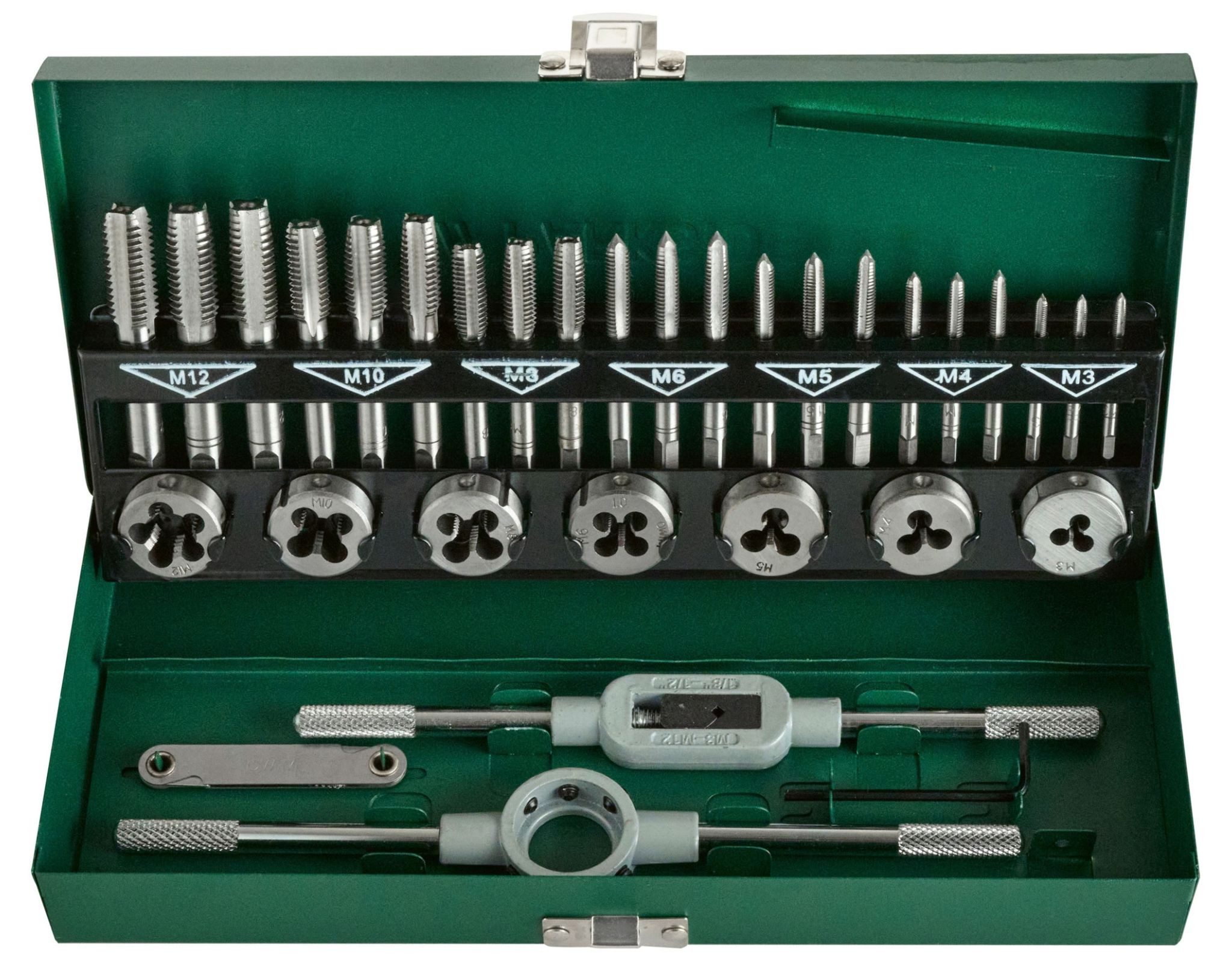

Welche 6 Dinge sollte ein Gewindeschneider-Set enthalten?

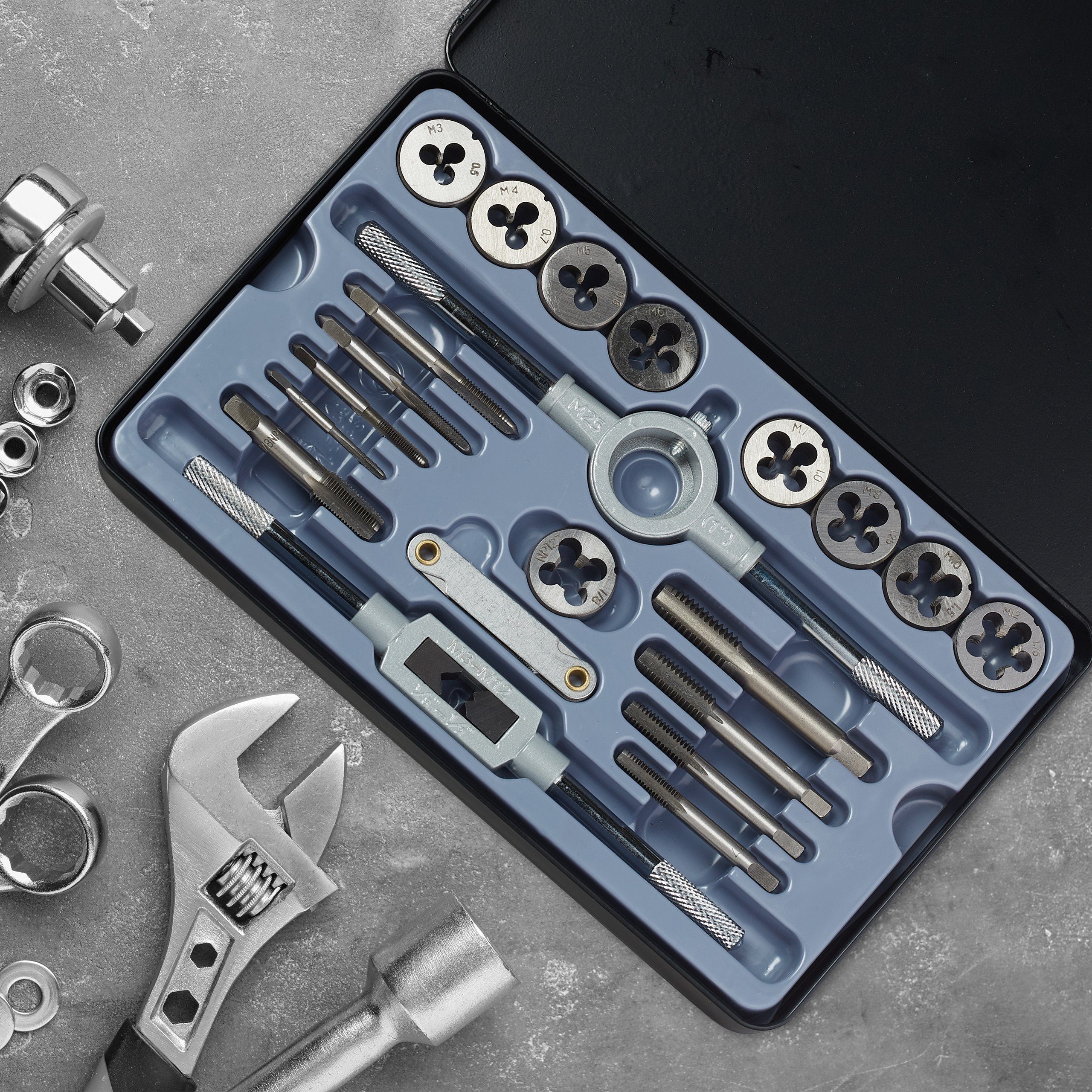

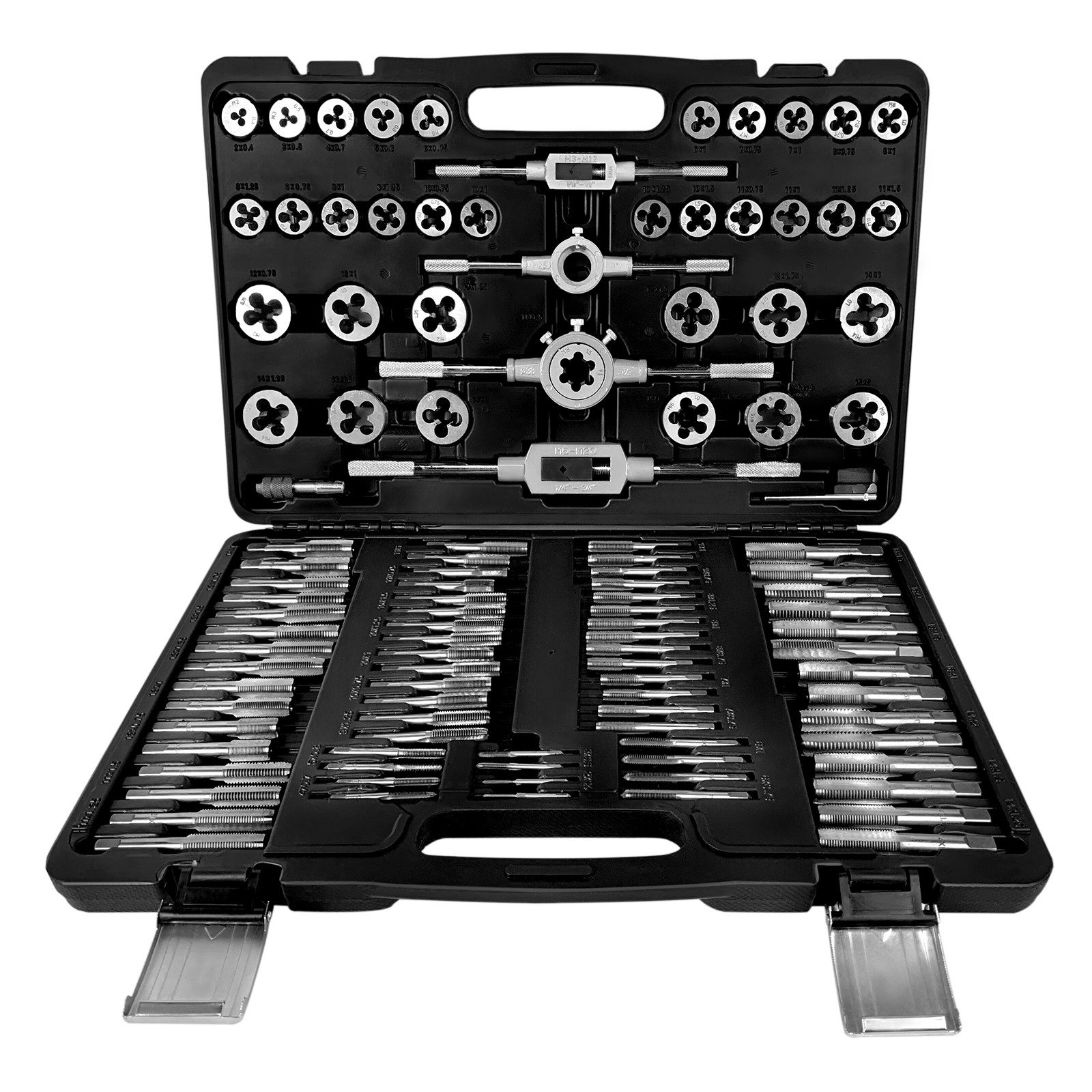

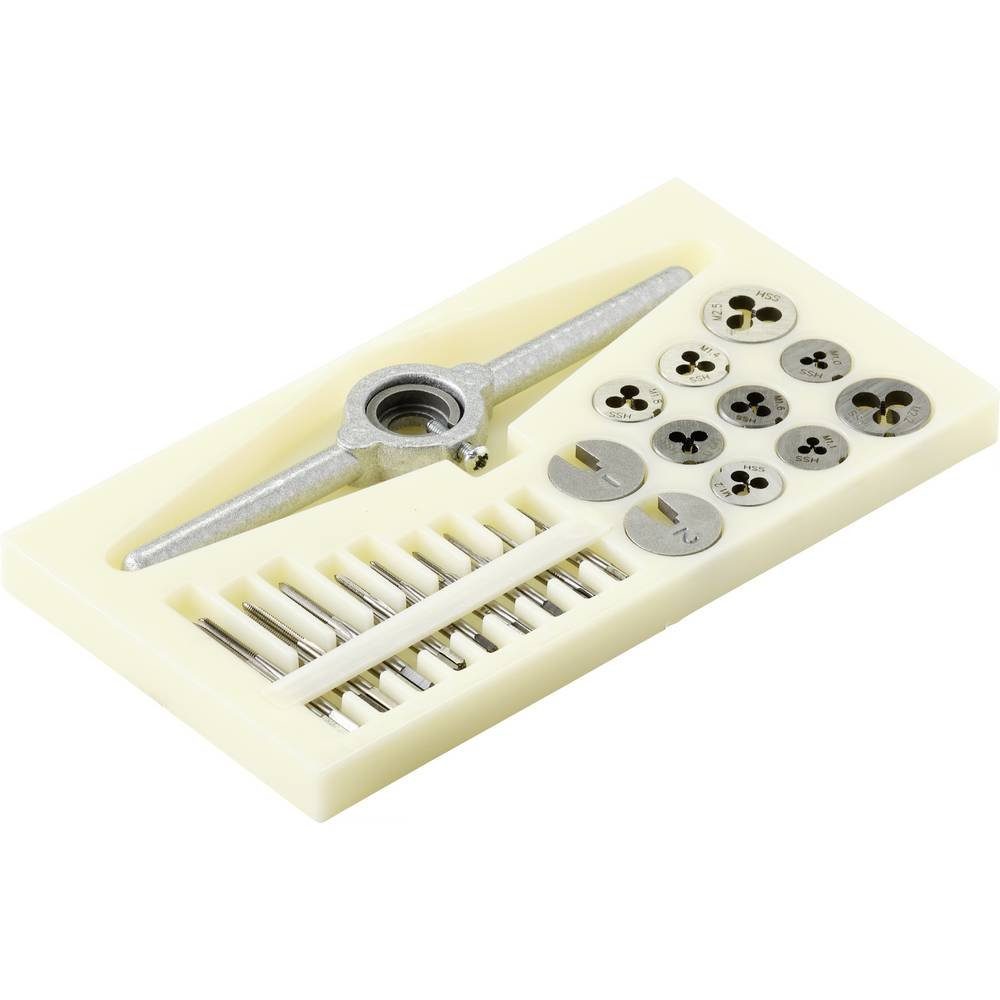

1. Gewindeschneider-Sets werden oft in einem robusten Koffer oder einer stabilen Box geliefert, um sie sicher und gut organisiert aufzubewahren und den Transport zu erleichtern.

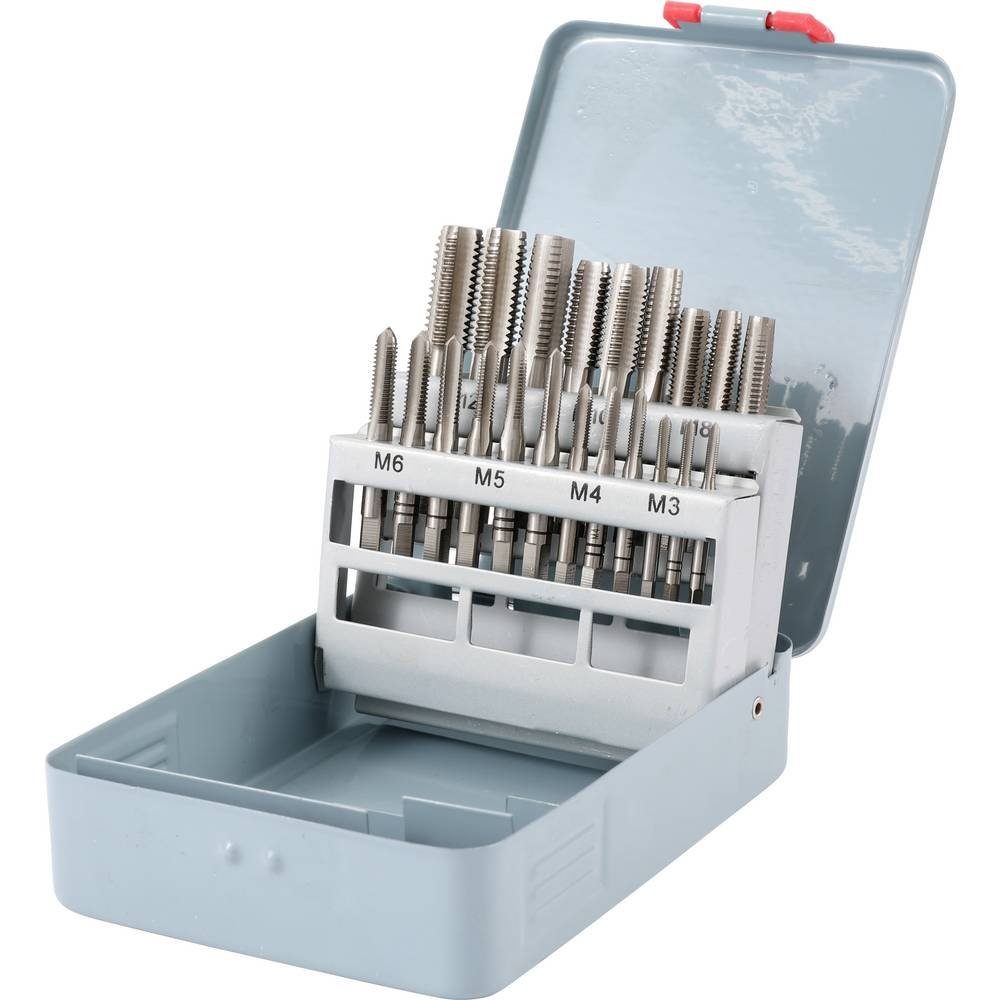

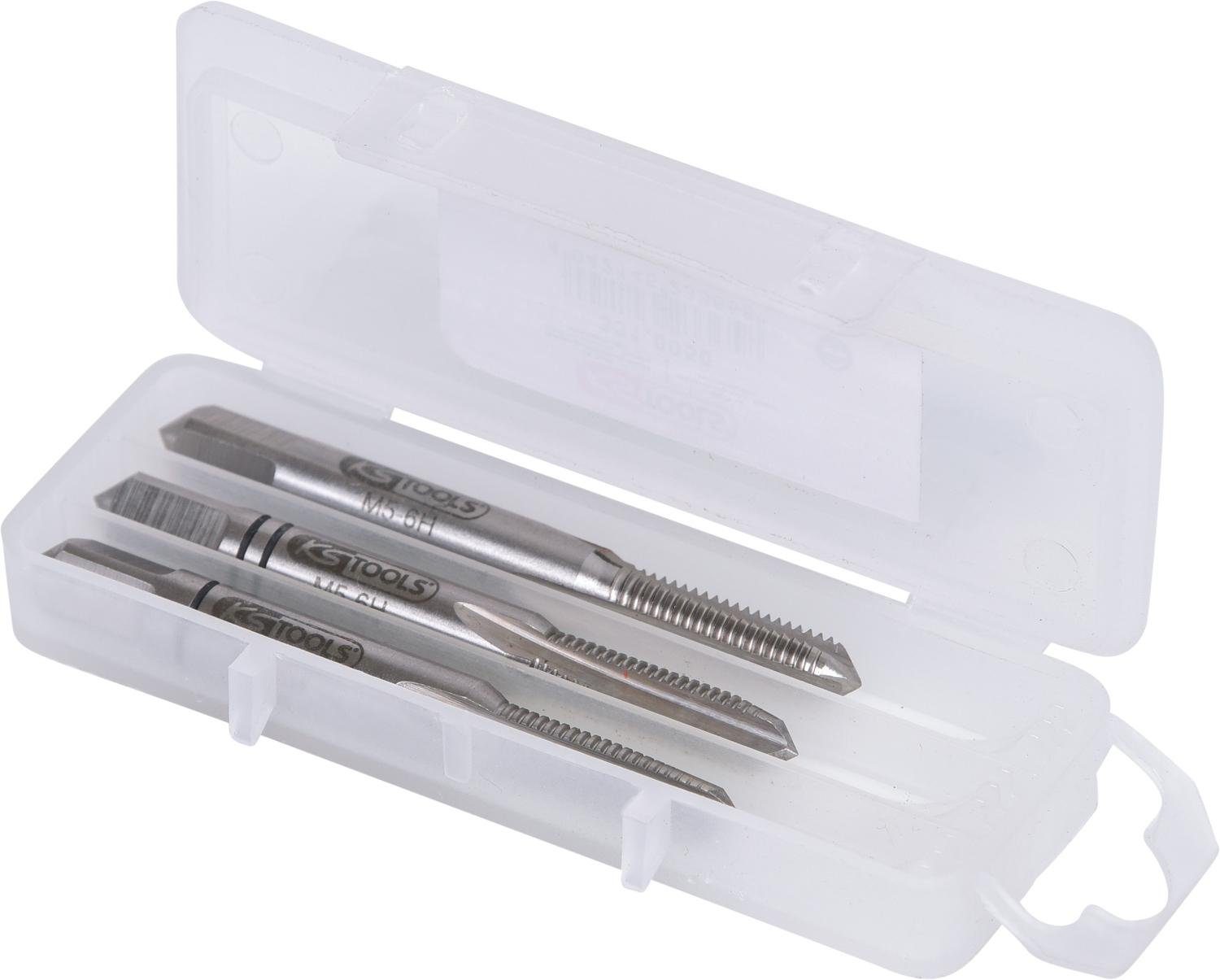

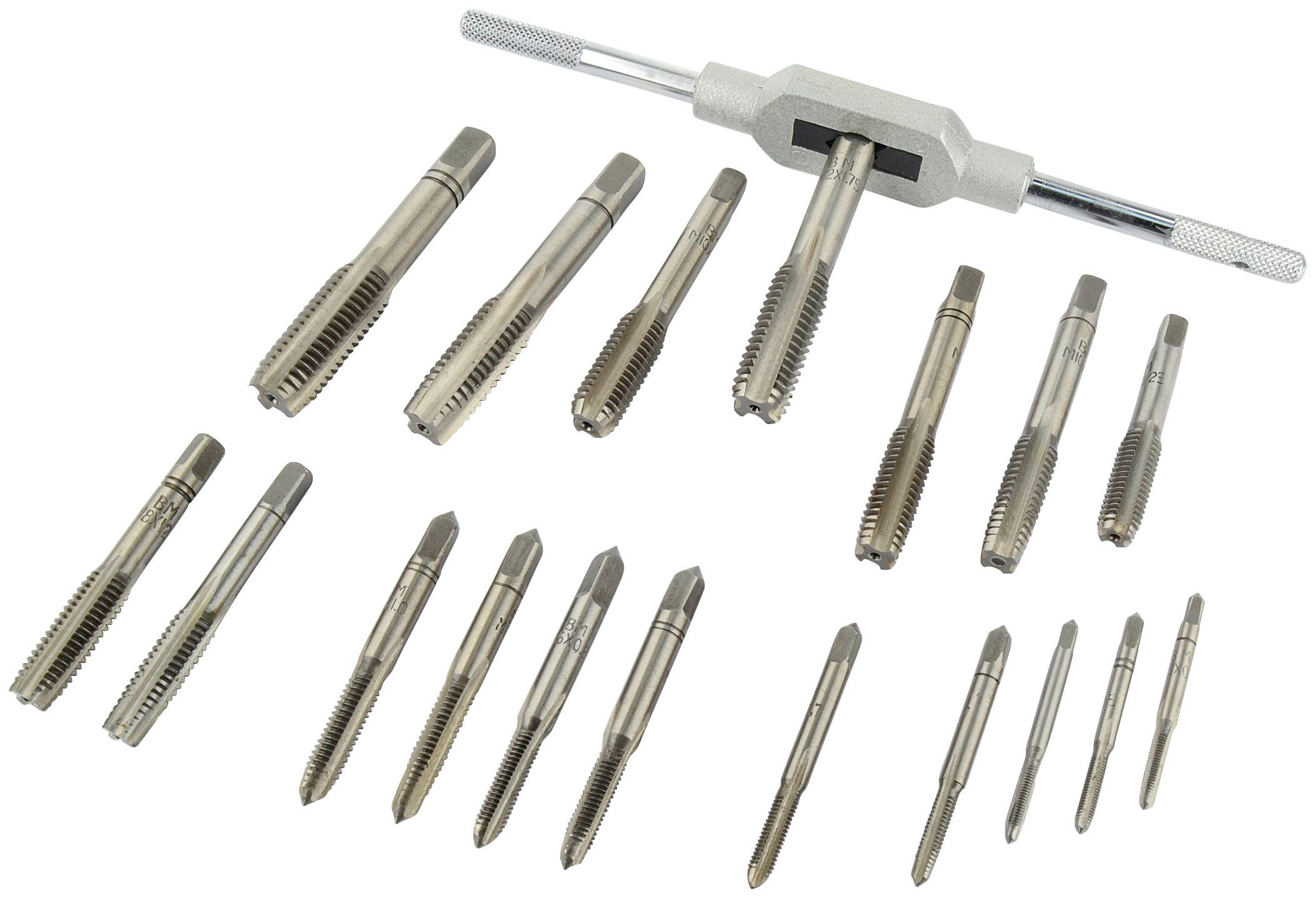

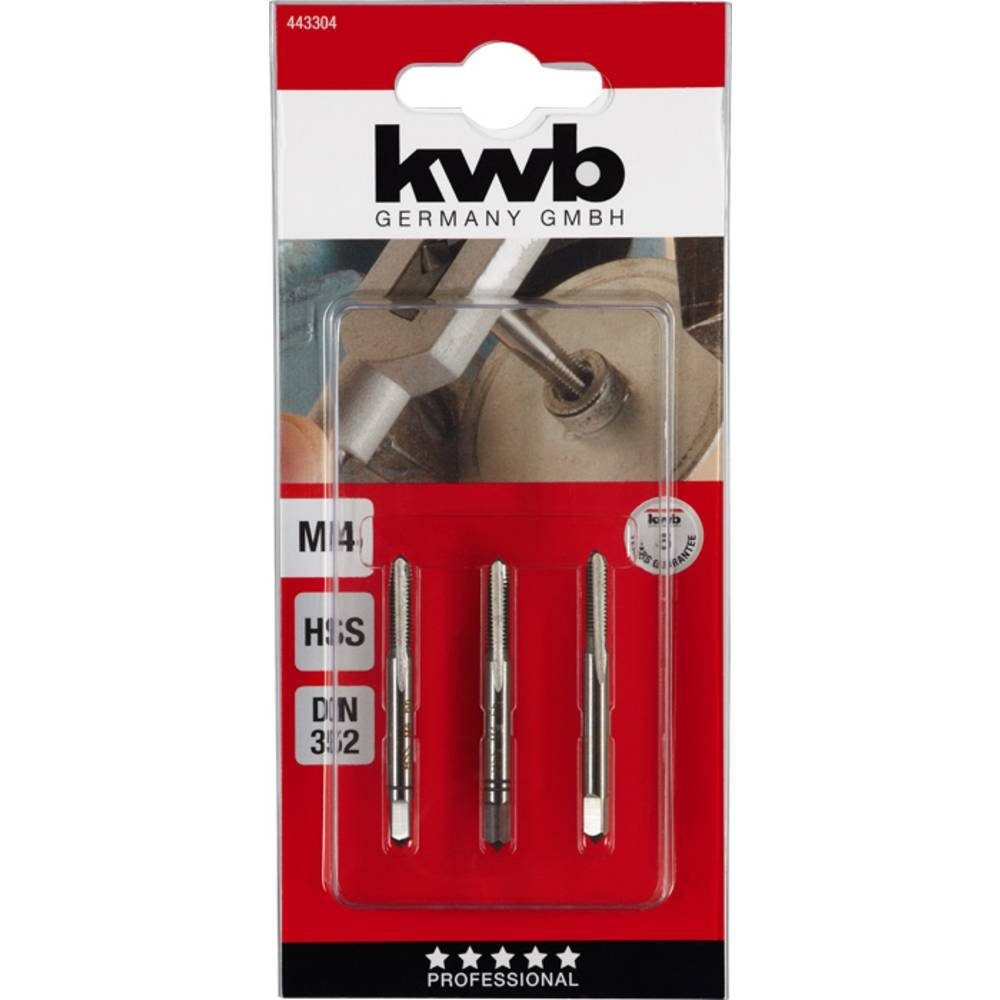

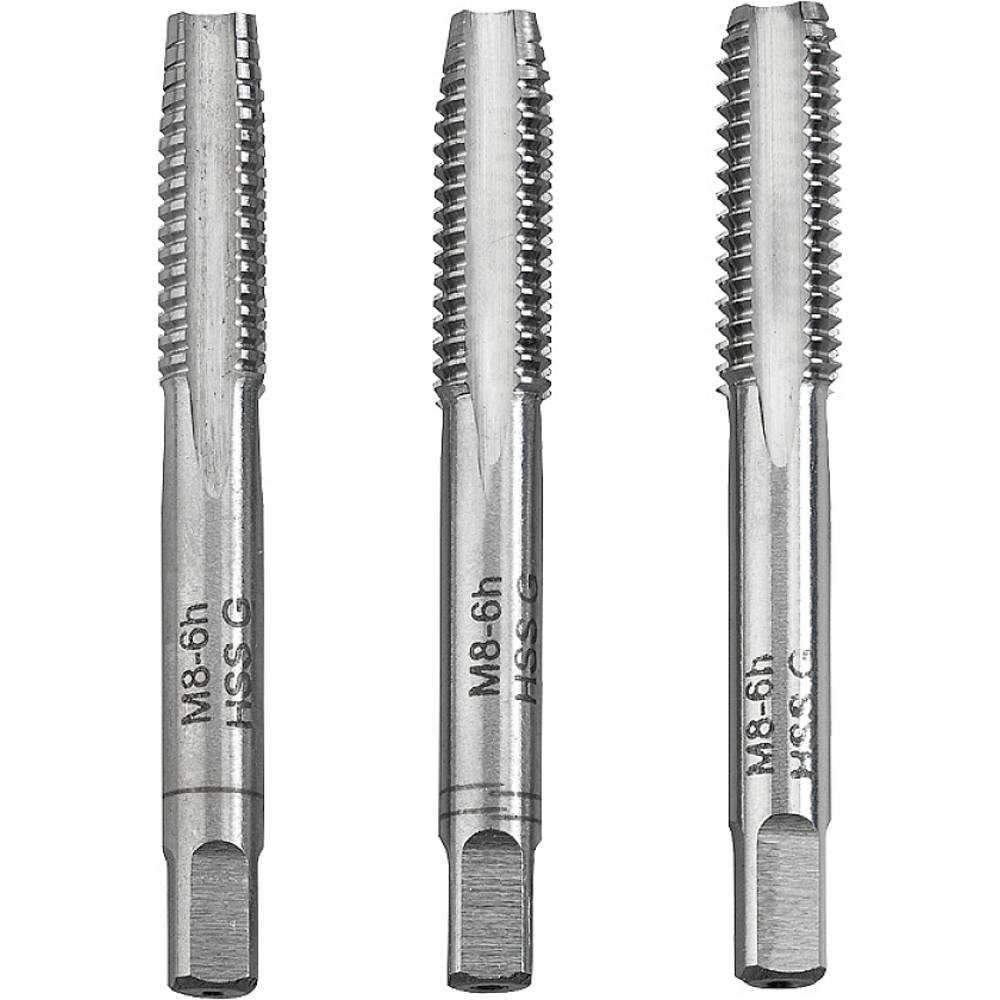

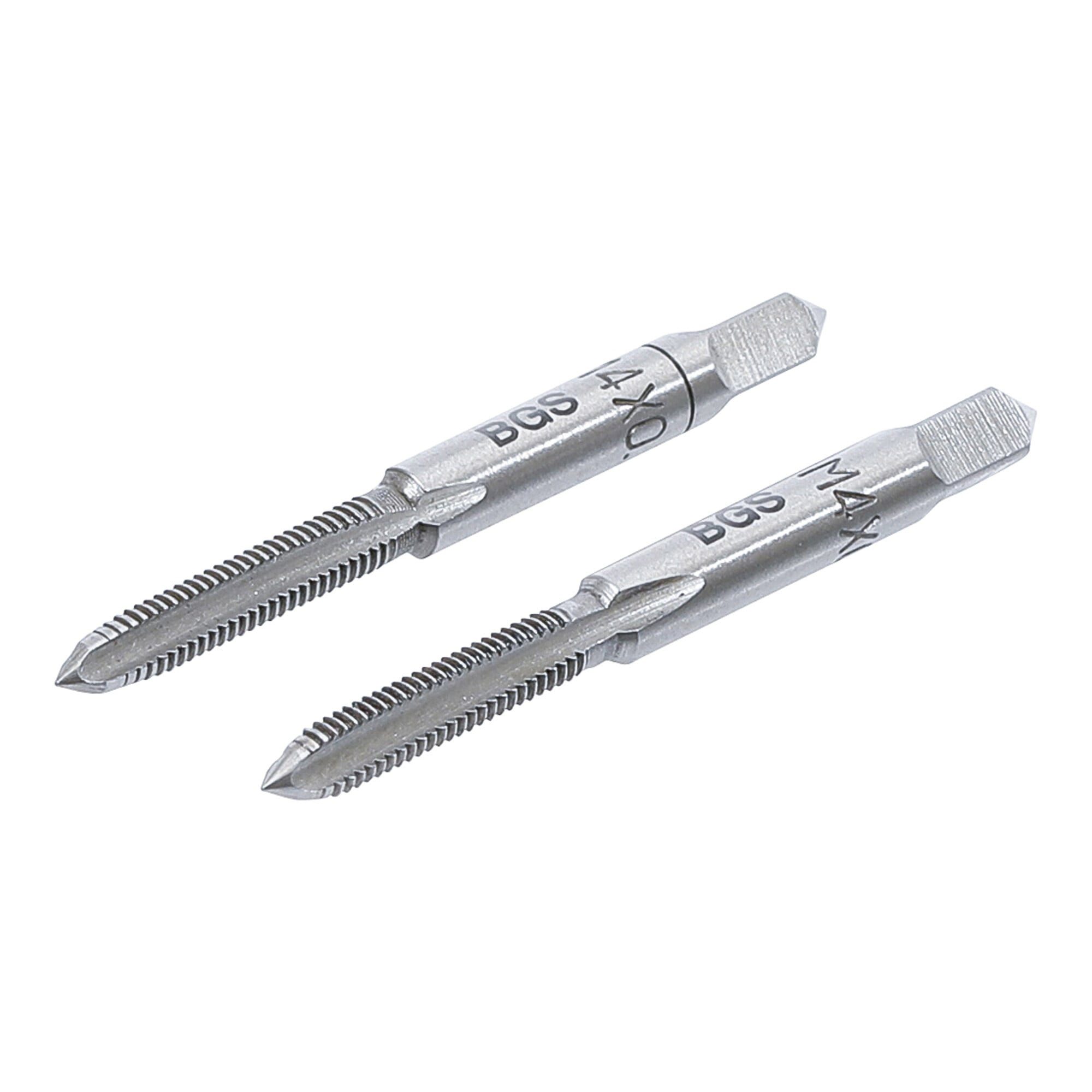

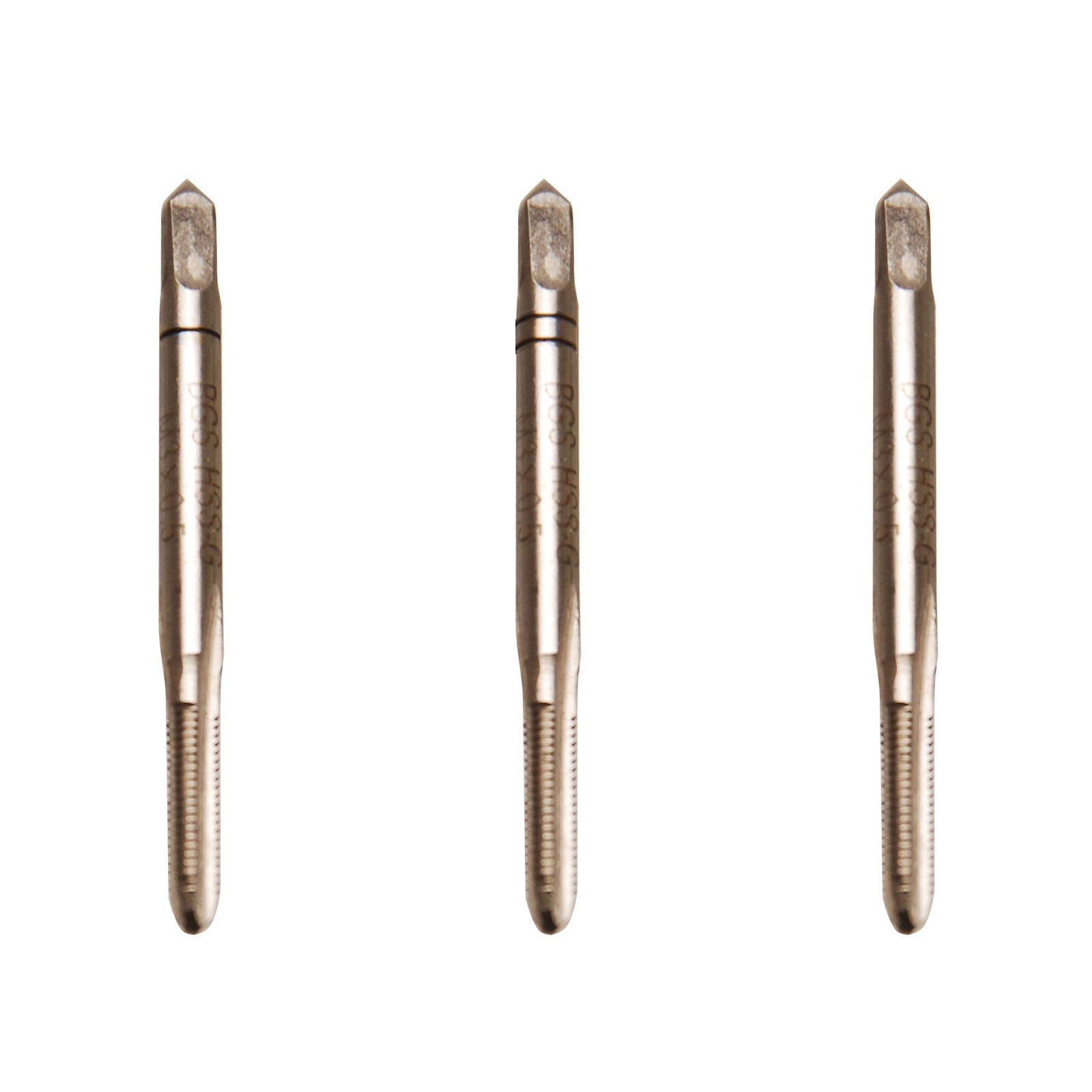

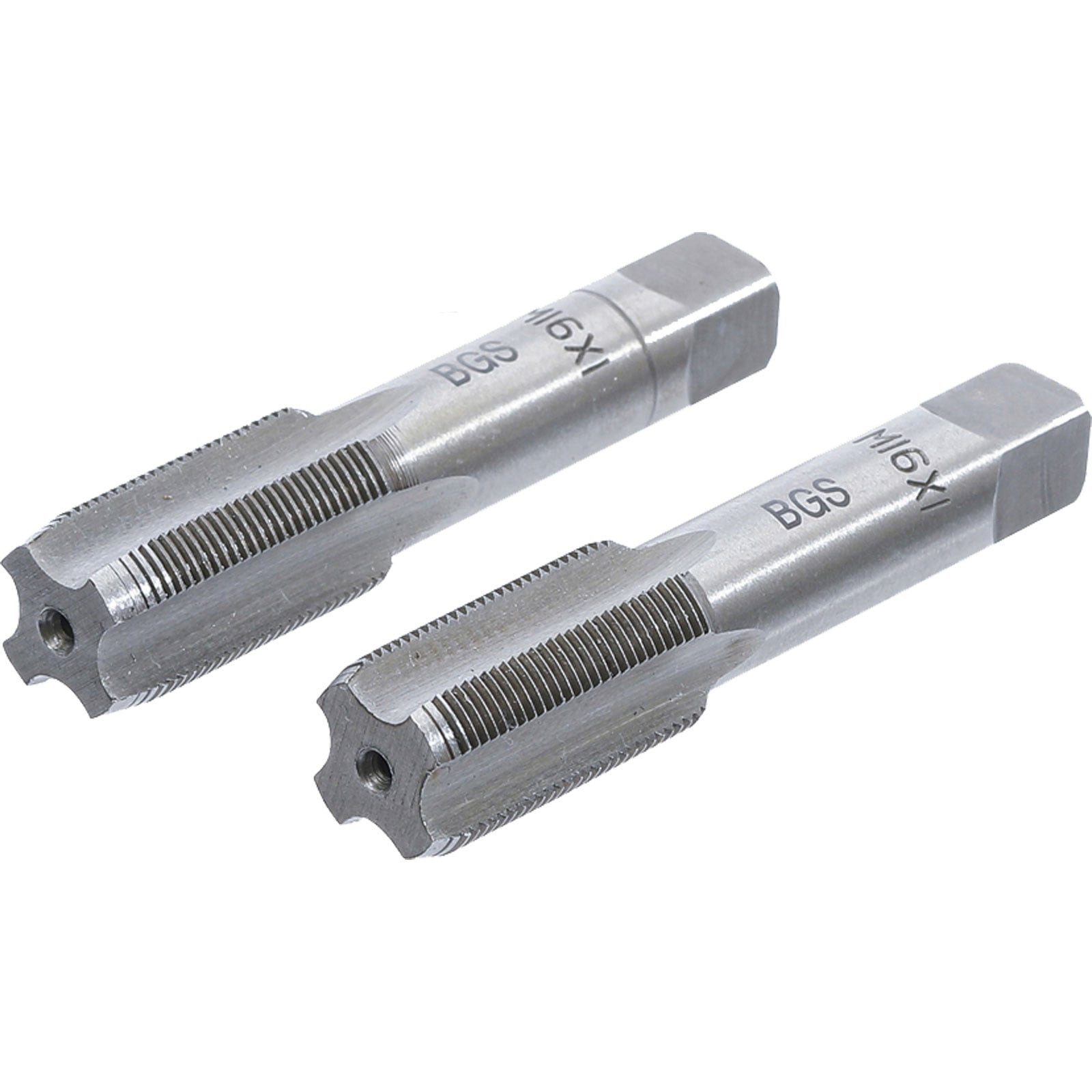

2. Handgewindebohrer sind in drei Ausführungen pro Gewindegröße enthalten. Der Vorschneider hat eine verjüngte Spitze, er wird zuerst eingesetzt. Den Mittelschneider mit angeschnittenen Spitzen verwendest du zur Ausformung des Gewindes. Der Fertigschneider hat voll ausformende Schneideflächen und dient zur exakten Gewinde-Formgebung.

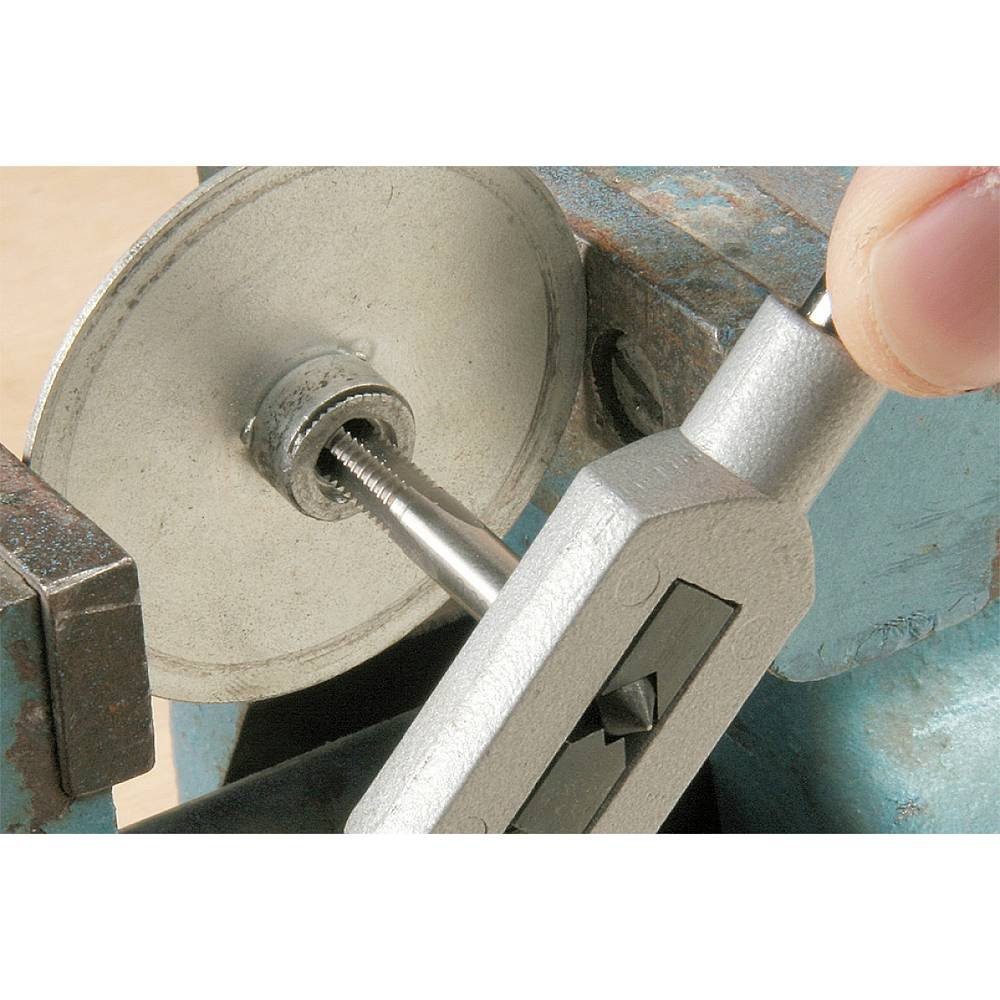

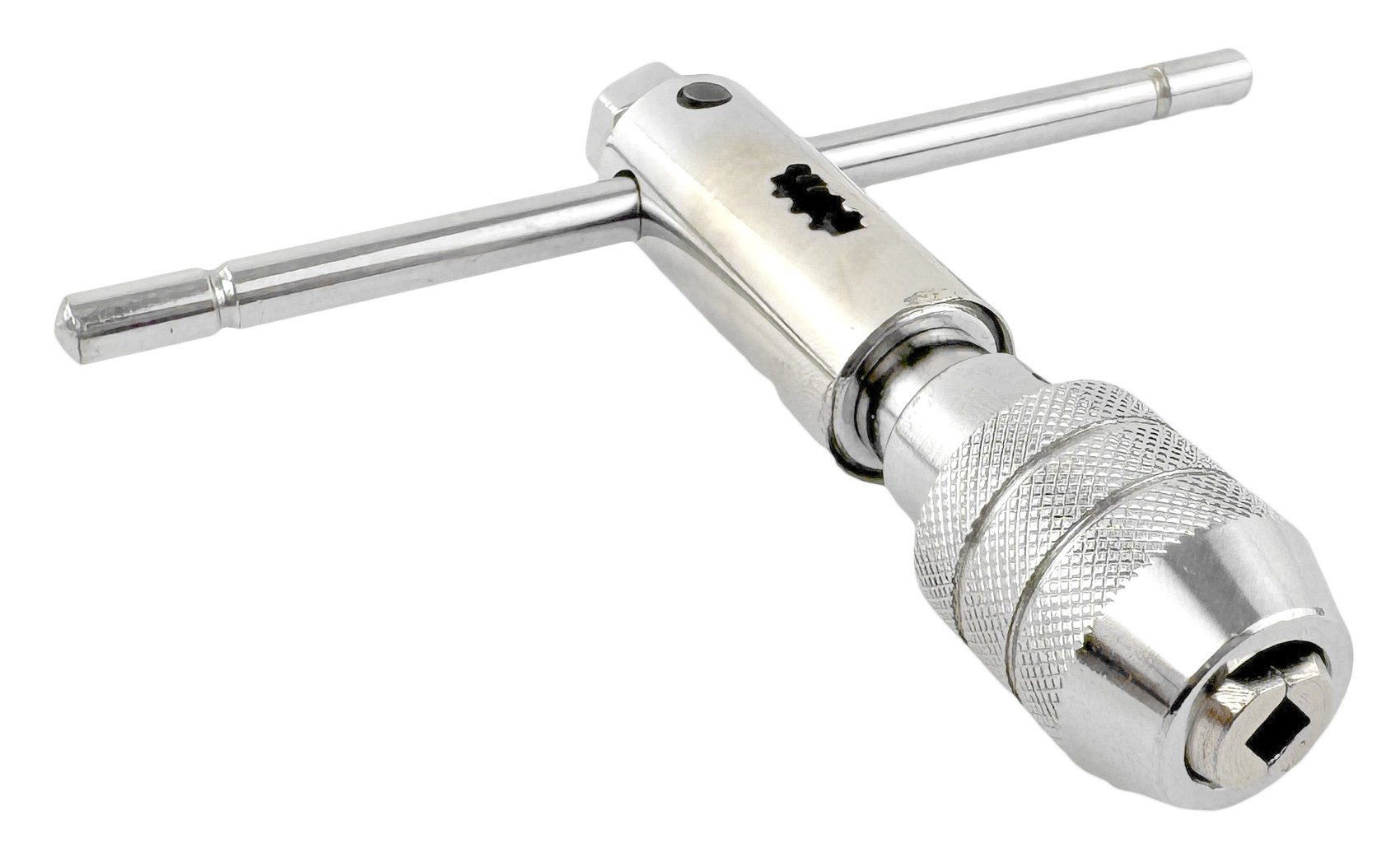

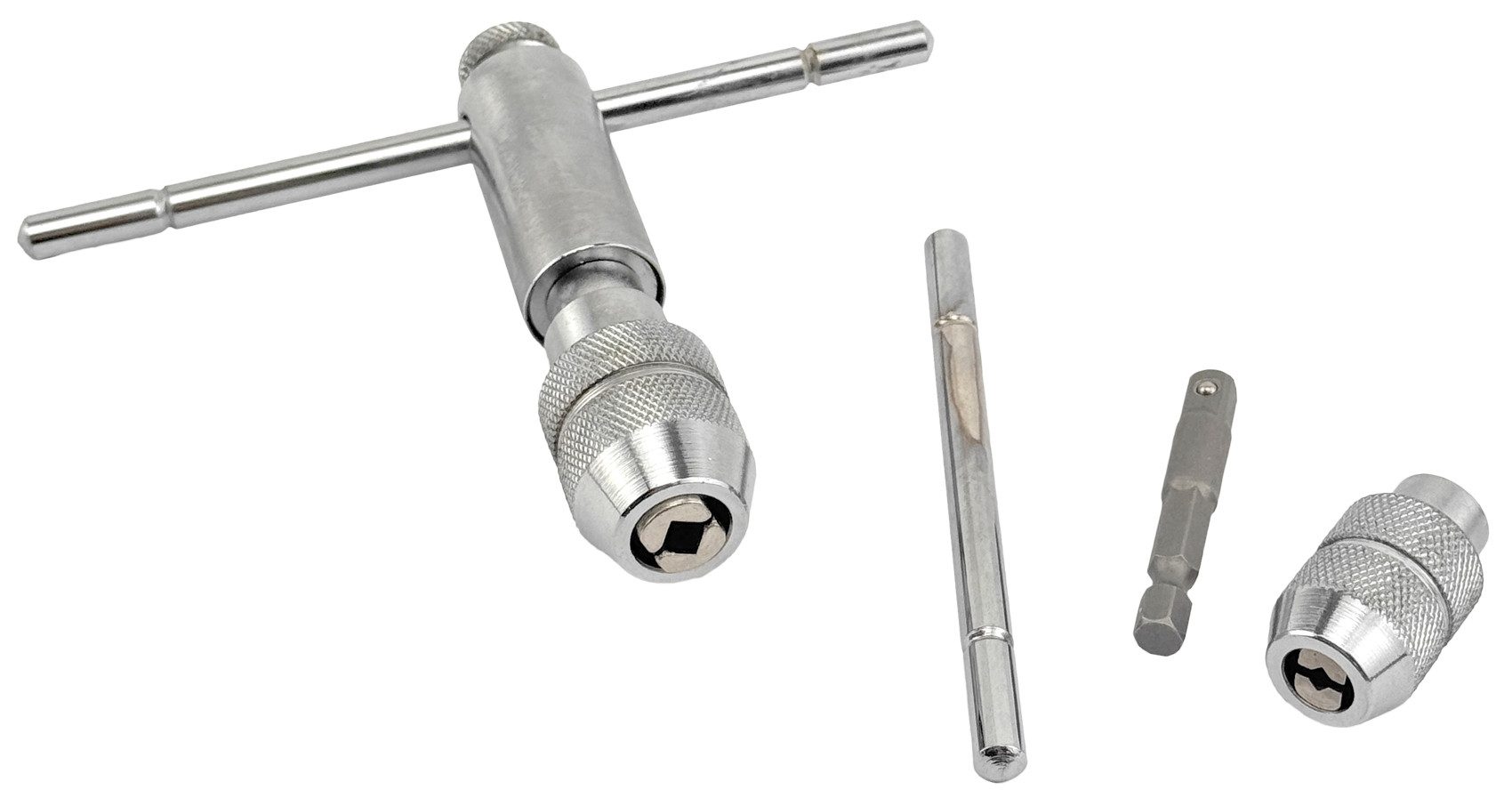

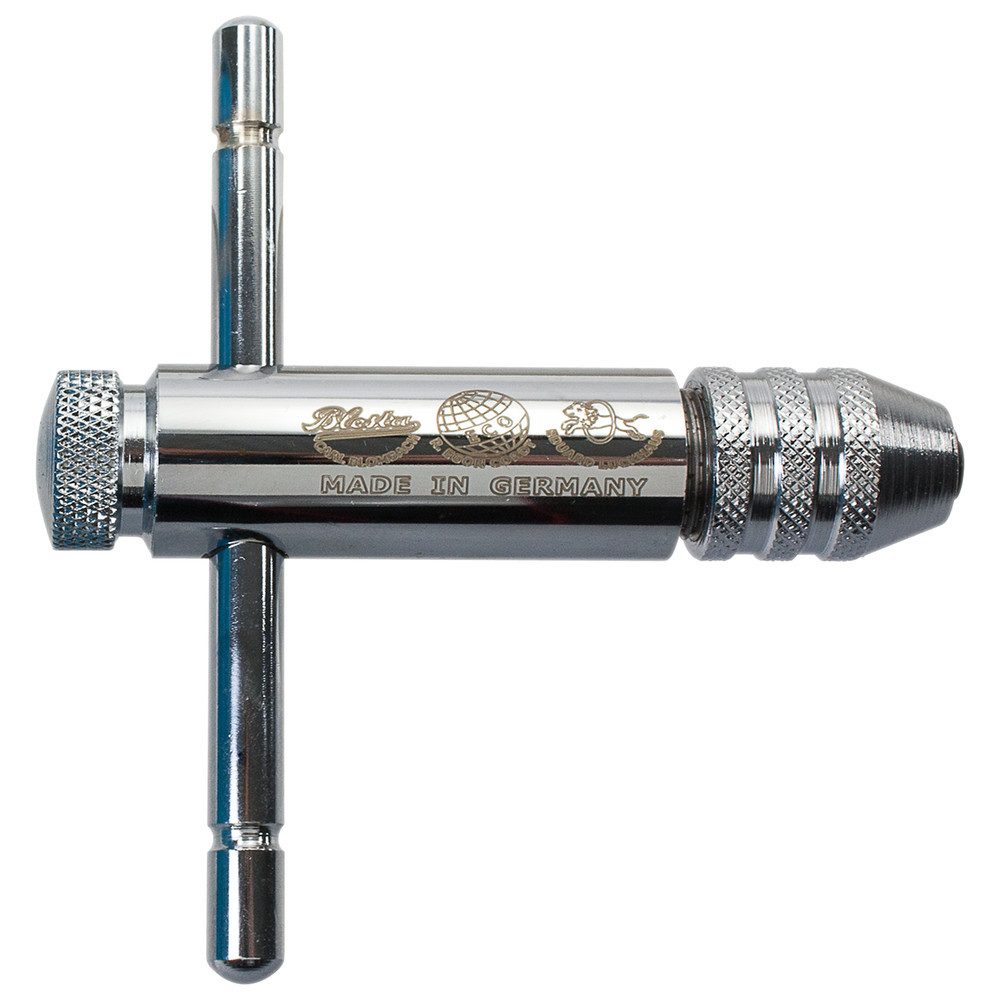

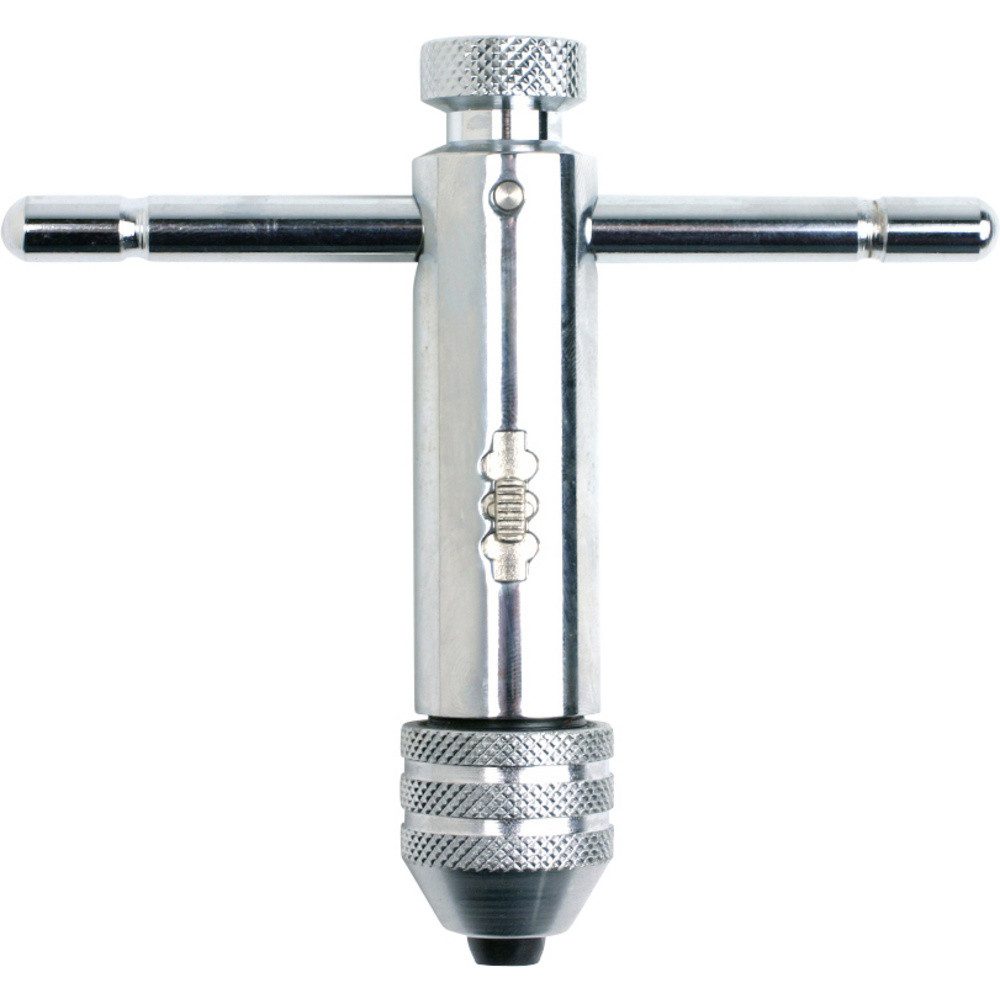

3. Die Bohrer werden in ein Windeisen oder einen Drehgriff eingespannt. Ein Windeisen bietet weit ausladende Haltegriffe mit einer Halterung im Zentrum, um die Hebelkraft zu maximieren. Oft sind in einem Set mehrere Windeisen oder Griffe für unterschiedliche Bohrergrößen enthalten.

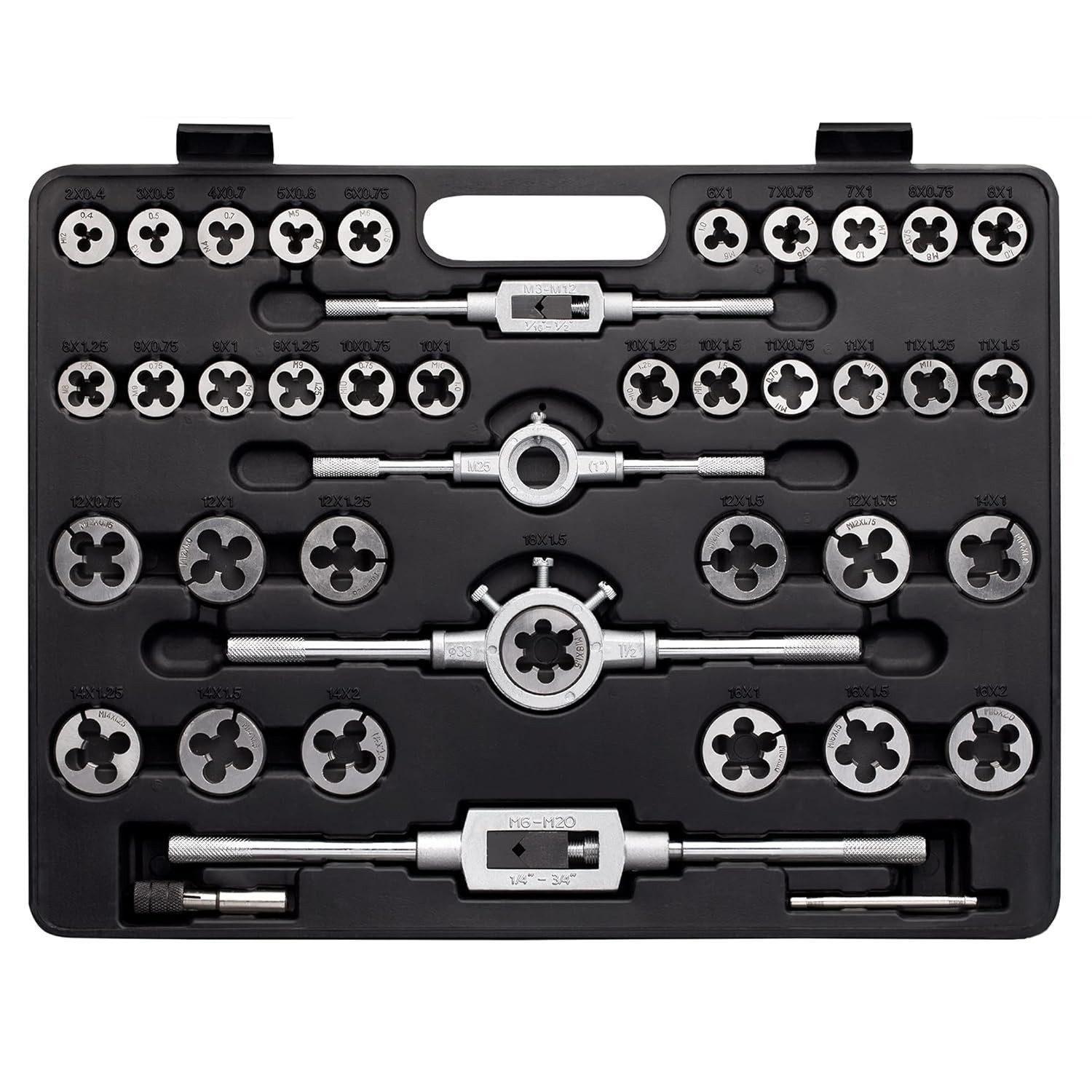

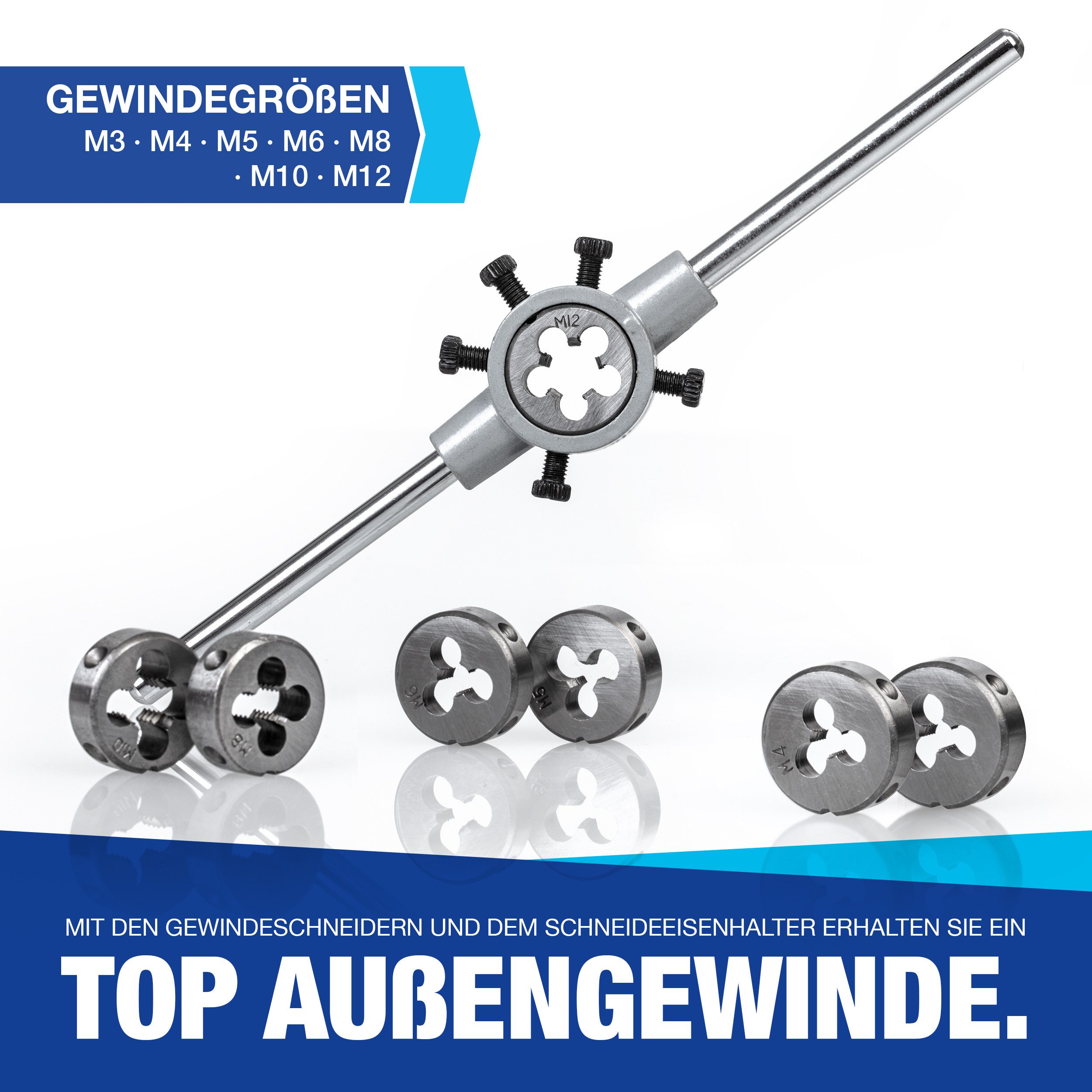

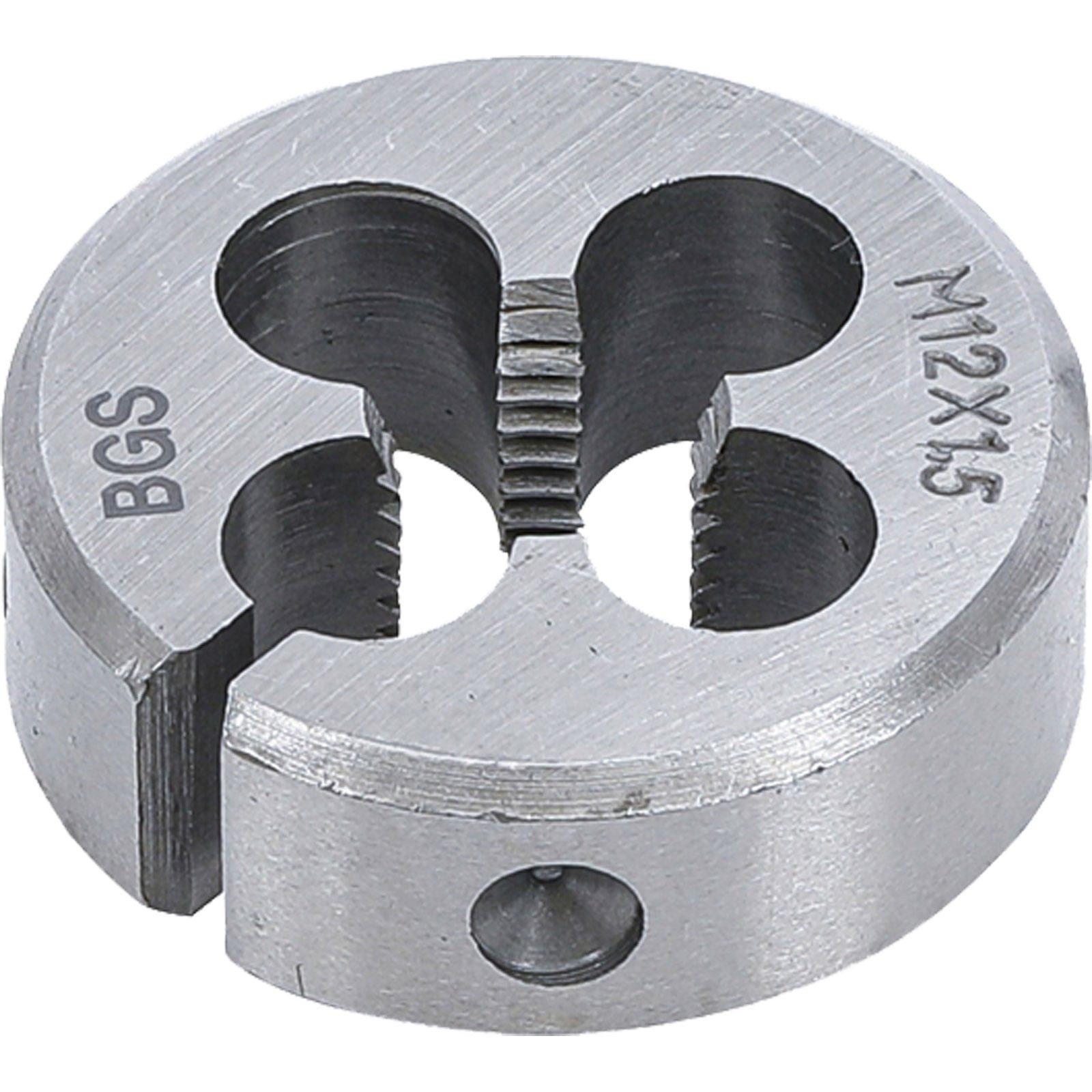

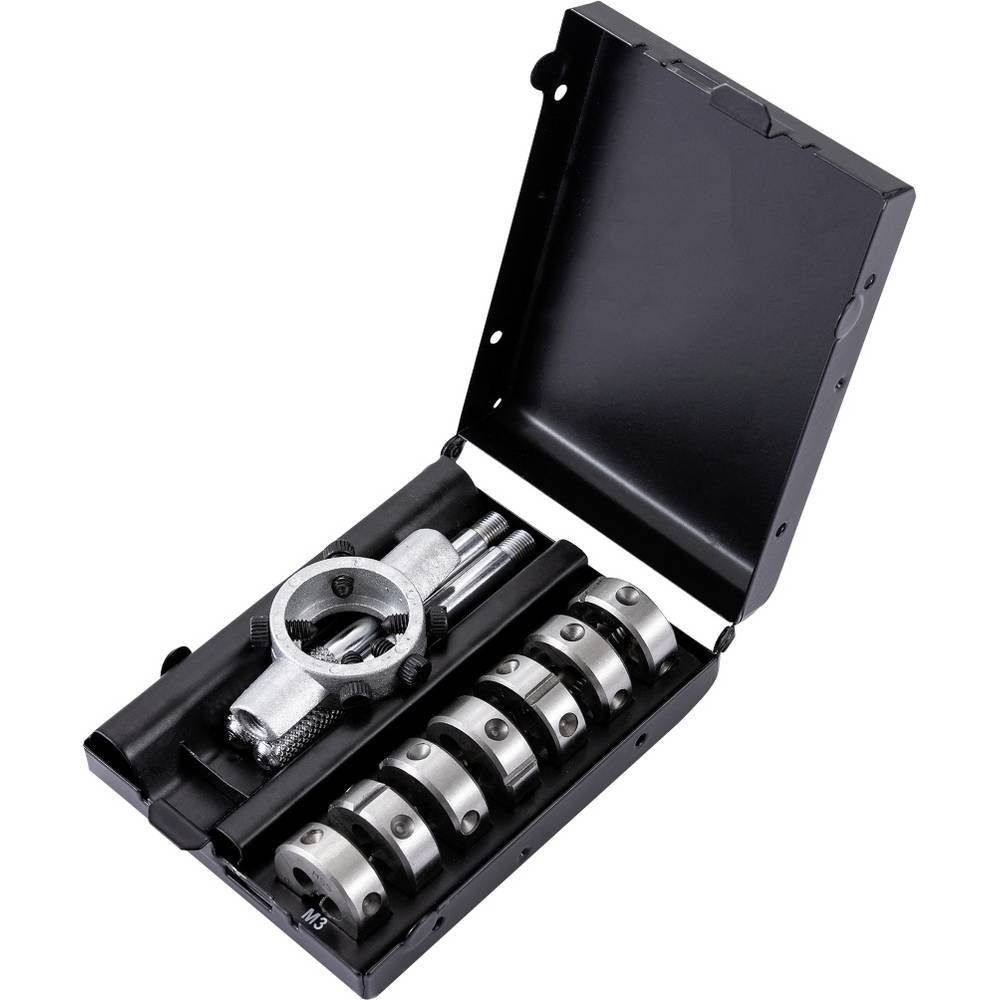

4. Kreisschneider, auch als Gewindeschneidkluppen bezeichnet, dienen zum Schneiden von Außengewinden, wie sie beispielsweise auf Schrauben oder Bolzen zu finden sind.
5. Manche Sets enthalten auch spezielle Messlehren: Mit Gewindelehren überprüfst du die Genauigkeit der geschnittenen Gewinde.
6. Einige Sets sind außerdem mit speziellem Schneidöl zum Schmieren und Kühlen der Schneidwerkzeuge und zum Entfernen von Verunreinigungen ausgestattet.
