Kaufberatung Gewindestangen

Verborgene Schrauben zum Fixieren und Justieren

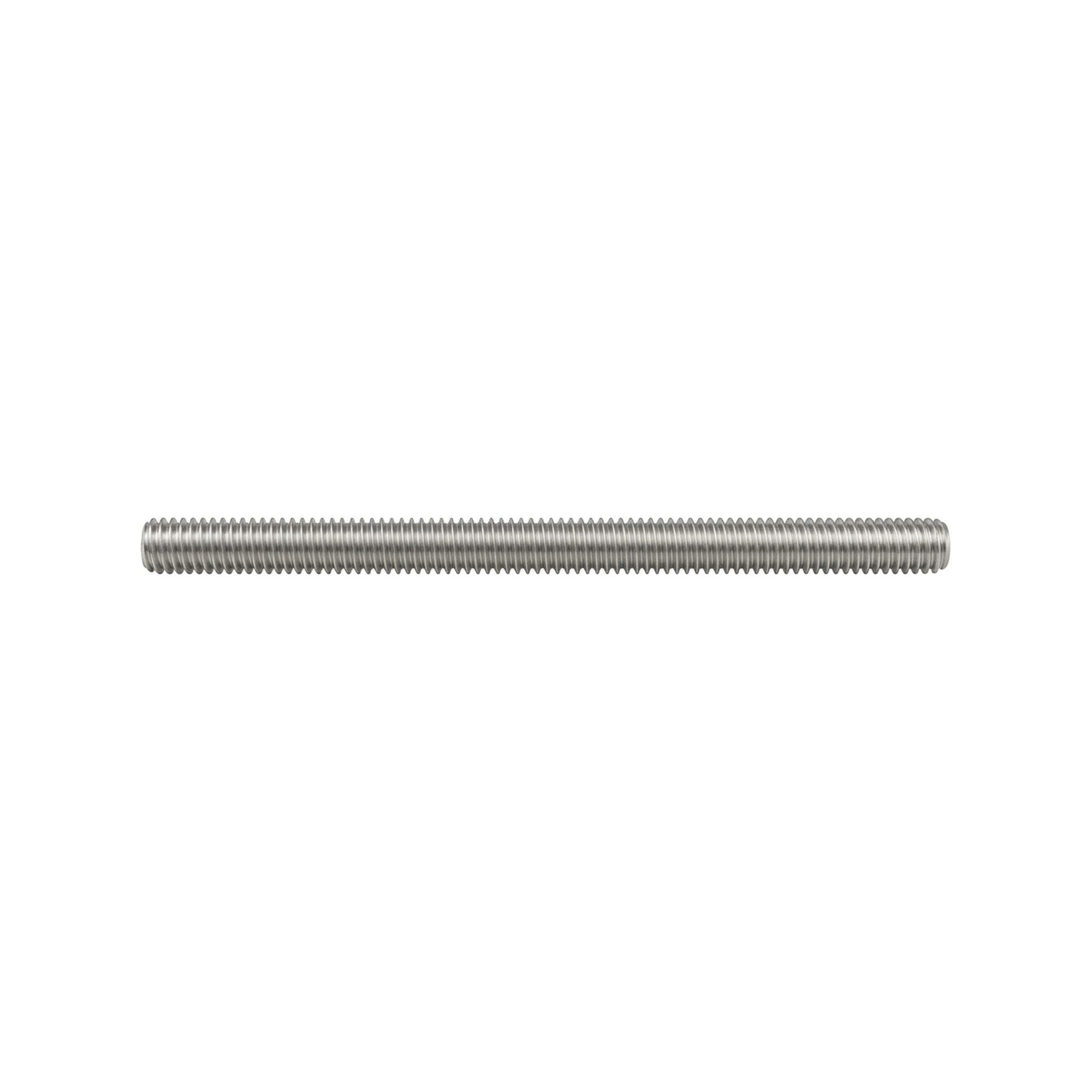

Gewindestangen sind Schrauben ohne Kopf. Du kannst sie so tief in Werkstücke eindrehen, dass sie komplett unterhalb der Oberfläche verschwinden.

Inhaltsverzeichnis

• Was ist eine Gewindestange und wie funktioniert sie?
• Wofür kann ich Gewindestifte benutzen?
• Worauf sollte ich bei Schrauben ohne Kopf achten?
• Welche Werkzeuge erleichtern den Einsatz von Gewindestangen?

Was ist eine Gewindestange und wie funktioniert sie?

• Gewindestangen werden auch als Gewindestifte, Madenschrauben und seltener auch als Wurmschrauben bezeichnet.
• Das Besondere an diesen Schrauben ist, dass sie keinen Kopf haben. Eine Gewindestange hat damit an beiden Enden einen identischen Durchmesser und kann somit vollständig im Gewindegang versenkt werden, ohne dass ein Schraubenkopf herausschaut.
• Um einen Gewindestift zur Installation in Rotation zu versetzen, hat er an einem Ende einen feinen Schlitz oder eine Öffnung in Form eines Innensechskants.
• Mit einem Werkzeug wie einem Schraubendreher oder einem Steckschlüssel kannst du den Stift eindrehen.
• Diese Eisenwaren erhältst du für zahllose Anwendungsbereiche in vielen verschiedenen Längen und Durchmessern von M1 bis M20 und höher.

Wofür kann ich Gewindestifte benutzen?

Möbelbau

Im Möbelbau werden Holzplatten bündig miteinander verbunden, indem eine Madenschraube eingedreht wird. Die Oberfläche des Möbelstücks bleibt vollkommen glatt, sodass sie fugenlos lackiert oder im Falle eines Sitzmöbels mit Stoff oder Leder bezogen werden kann. Auch externe Elemente wie Griffe oder Knöpfe kannst du mit Stiften an Möbeln fixieren.

Inneneinrichtung

Anschläge und Griffe von Türen und Fenstern oder Scharniere von Schrank- oder Kommoden-Türen kannst du mithilfe kurzer Madenschrauben so fein justieren, dass die Türen rechtwinklig und bündig schließend am Rahmen ausgerichtet sind.

Zweiradmechanik

Bauteile von Motorrädern oder Fahrrädernwie Pedale oder Lenker werden oft mit Gewindebolzen am Fahrzeugkorpus oder am Rahmen befestigt.

Maschinenbau

Im Maschinenbau werden Gewindestangen zur Sicherung von Wellen und Zahnrädern an verschiedenen Geräten und Maschinen eingesetzt.

Musikinstrumente

Bei Musikinstrumenten kommen besonders feine und kurze Madenschrauben zum Einsatz, beispielsweise um die Saitenspannung und damit die Tonhöhe einer Gitarre zu justieren.

Modellbau

Im Modellbau kannst du zwei Komponenten unsichtbar miteinander verbinden, indem du an den Innenseiten einen besonders feinen und kurzen Micro-Gewindestift (zum Beispiel in der Größe M1) montierst.

Worauf sollte ich bei Schrauben ohne Kopf achten?

Größenangabe

Ein standardisierter Code verrät auf einen Blick die Dimensionen eines Gewindestifts. Zunächst kommt das M für metrisches Gewinde, gefolgt vom Gewindedurchmesser, beispielsweise 5 für Bohrungen mit einem Durchmesser von 5 mm. Der Stift ist immer etwas schmaler als die M-Angabe, ein M5-Stift beispielsweise ist zwischen 4,7 und 4,9 mm breit. Anschließend folgt die Länge des Stifts in Millimetern, zum Beispiel 20 für 20 mm.

Tipp: Zusätzlich unterscheidet man zwischen herkömmlichen Grobgewinden und Feingewinden mit geringerer Wendelsteigung.

Materialangabe

• Nach der Größenangabe folgt die Bezeichnung des Materials. Bei Gewindestiften ist das meist ein A für eine bestimmte Stahlgruppe.
• A1 ist für die spanende Bearbeitung bestimmt und durch den hohen Schwefelgehalt weniger korrosionsbeständig.
• A2 ist der meistverwendete, rostfreie Stahl. Er ist universell einsetzbar, eignet sich jedoch nicht für die Montage in Schwimmbädern oder in der Nähe von Meerwasser.
• A3 weist die Eigenschaften von A2 auf, ist jedoch zusätzlich mit Titan, Niob oder Tantal sehr gut vor interkristalliner Korrosion geschützt.
• A4 bezeichnet einen säurefesten Stahl, der in Laborumgebungen, Schwimmbädern oder Meernähe eingesetzt wird.
• A5 ist ein stabilisierter Stahl mit den Eigenschaften von A4.

Tipp: Neben Modellen aus Stahl gibt es auch viele Madenschrauben aus Kunststoff, vorwiegend für den Einsatz im Möbel- und Modellbau.

Abschlussprofil

• Am hinteren Ende haben Gewindestangen ein bestimmtes Abschlussprofil. Dabei wird hauptsächlich zwischen vier Variantenunterschieden.

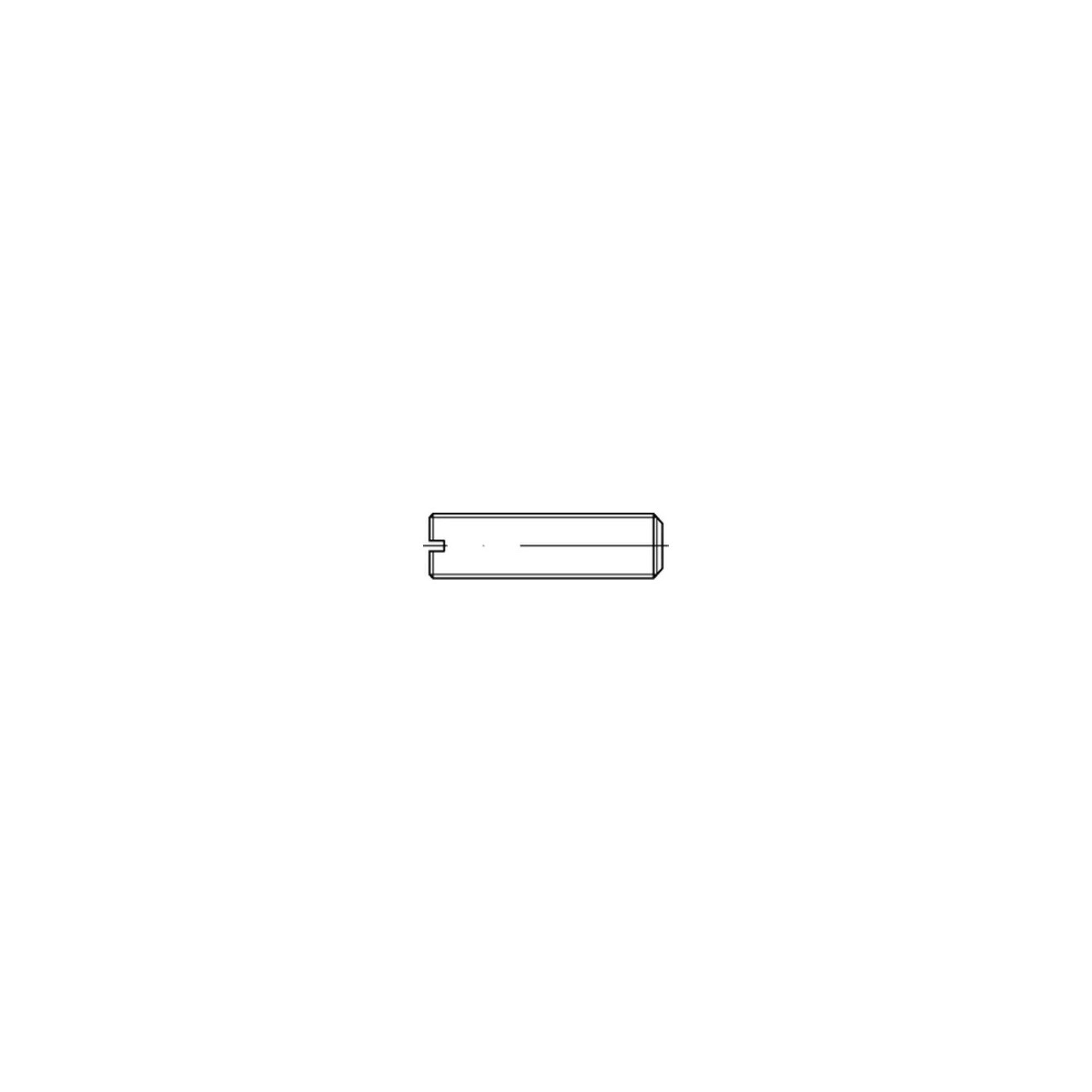

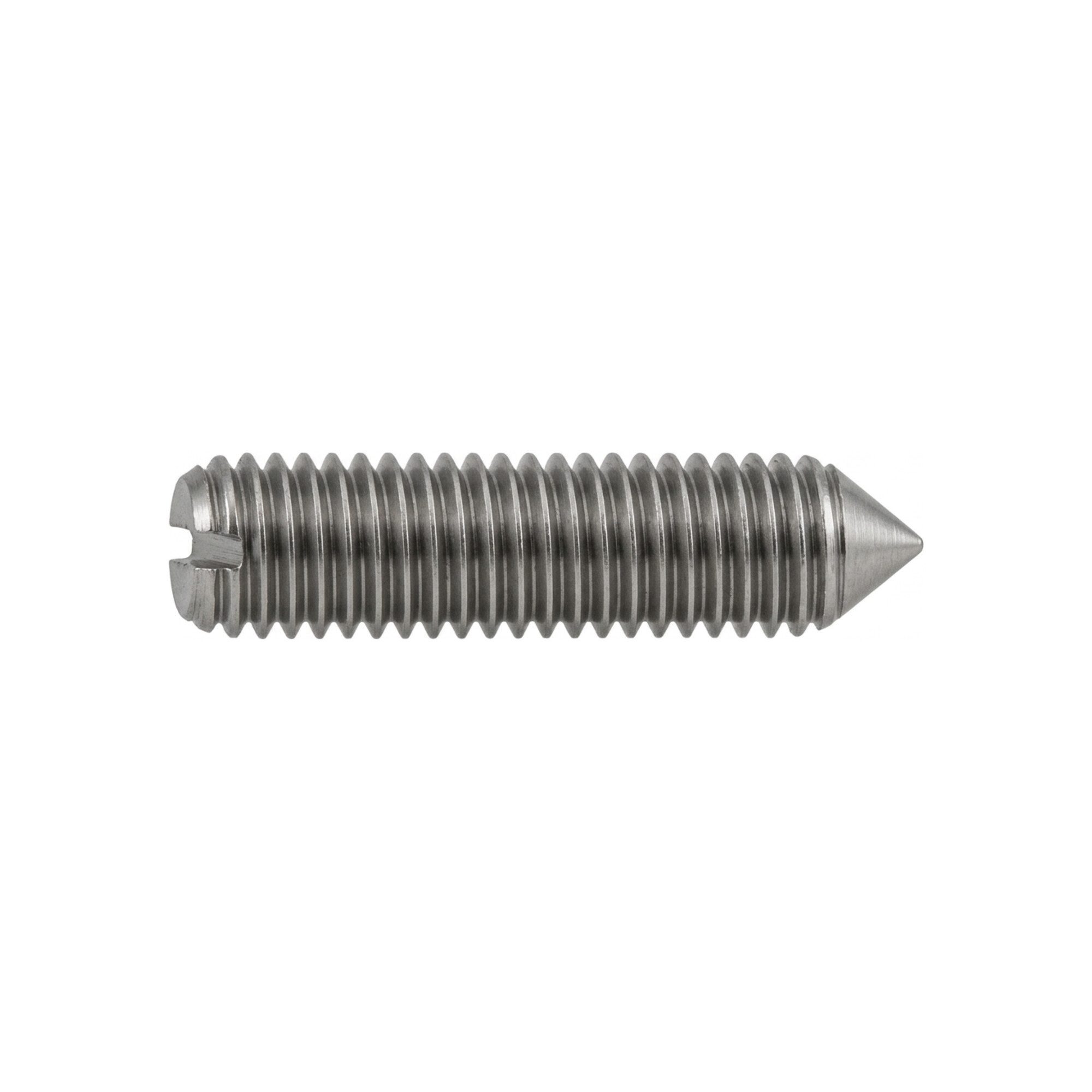

• Die Kegelkuppe ist ein stumpfer, flacher Abschluss, der sich nicht mechanisch auf das Innengewinde oder den Bohrkanal auswirkt.
• Eine Gewindestange mit Spitze läuft spitz zu, sodass das Eindrücken in die Bohrung leichter ist als bei der Kegelkuppe.
• Ein Zapfen reicht mehrere Millimeter über das Ende des Gewindes hinaus. Dieses Abschlussprofil stellt den optimalen Halt in einer der eigentlichen Gewindebohrung nachgelagerten kleineren Stützbohrung sicher.
• Die Ringschneide ist ein scharfer Abschluss, mit dem das Eindrehen in weiche Materialien wie Holz oder Kunststoff ohne vorgefertigtes Gewinde möglich ist.

Kopfprofil

An der dir zugewandten Seite des Gewindebolzens befindet sich das Kopfprofil. Es kann für einfache Schraubendreher als einfacher Schlitz, für Kreuzschlitz-Schraubenzieher kreuzförmig, für Sechskant-Steckschlüssel sechseckig oder für Torx-Werkzeuge sternförmig sein.

Welche Werkzeuge erleichtern den Einsatz von Gewindestangen?

1. In einem Set aus zehn oder mehr Schlüsseln mit Sechskant-Profil ist mit großer Wahrscheinlichkeit die richtige Größe für das Innengewinde deines Gewindestifts dabei.
2. Ein Akkuschrauber mit den passenden Bits für das jeweilige Kopfprofil der Gewindestange ermöglicht dir eine sekundenschnelle Montage ohne große Kraftanstrengung.
3. Ein Gewindeschneider hilft dir bei der Vorbereitung von Werkstücken aus harten Materialien für das nachträgliche Bestücken mit Madenschrauben.
