Mini-HDMI-Adapter

Zurück aus dem Urlaub möchten Sie Ihren Freunden Ihre Bilder und gestochen scharfen Videos zeigen, die Sie mit der Smartphone-Kamera gemacht haben. Aber für die Präsentation ist der Mini-Bildschirm des Handys viel zu klein. Also ab mit den Fotos und Videos auf das große Smart-TV. Mit einem HDMI-Anschluss ist das kein Problem. Allerdings sind die Standard-HDMI-Stecker für die meisten Smartphones schlicht zu groß. Mini-HDMI-Adapter und der noch kleinere Micro-HDMI-Adapter helfen an dieser Stelle. Dieser Ratgeber stellt Ihnen die wichtigsten HDMI-Mini-Kabeltypen und -Adapter vor.

Inhaltsverzeichnis

> Mini-HDMI-Adapter verbinden kleine und große Geräte
> HDMI-Steckertypen in drei Varianten
> Darauf sollten Sie beim Kauf eines Mini-Adapters achten
> Der richtige HDMI-Adapter für Ihre Bedürfnisse
> Fazit: Multimedia-Geräte miteinander verbinden

Mini-HDMI-Adapter verbinden kleine und große Geräte

Die HDMI-Schnittstelle (High Definition Multimedia Interface) ist mittlerweile die Standardverbindung im Multimedia-Bereich. Sie sorgt für eine hohe Übertragungsqualität und für unkomprimierte HD-Audio- und Videodaten. Die technische Entwicklung hat zu immer kleineren und kompakteren Geräten geführt, die immer kleinere HDMI-Steckertypen erfordern. Solche Anschlüsse werden vor allem bei Smartphones, Tablets oder Grafikkarten verwendet, bei denen jeder Millimeter zählt. Um diese mit älteren und größeren Geräten zu verbinden, sind HDMI-Mini-Adapter notwendig. Sie verbinden beispielsweise ein Smartphone oder eine Digitalkamera mit dem Fernseher oder dem PC-Monitor. Mini-Adapter ermöglichen auch die Weiterbenutzung älterer HDMI-Kabel mit großen Steckern.

Da das Signal im Adapter nicht verarbeitet, sondern nur weitergeleitet wird, wird die Qualität der übertragenen Bilder und Töne von der Verwendung eines HDMI-Mini- oder Micro-Adapters nicht negativ beeinflusst.

HDMI-Steckertypen in drei Varianten

Im Wesentlichen gibt es drei verschiedene HDMI-Steckertypen. Hier eine kleine Übersicht der verschiedenen Ausführungen und Eigenschaften:

Standard-HDMI – Steckertyp A

Der Standard-HDMI-Stecker – auch als HDMI-Steckertyp A bekannt – ist seit HDMI 1.0 verfügbar und am häufigsten verbreitet. HDMI-Stecker vom Typ A werden beispielsweise bei HDTV-Receivern, Blu-Ray-Playern, Spielkonsolen, Notebooks und Fernsehgeräten verwendet.

Mini-HDMI – Steckertyp C

Der Mini-HDMI-Stecker, oder Steckertyp C, ist seit der Einführung von HDMI 1.3 verfügbar und kommt vor allem bei Geräten wie Smartphones, Tablet-PCs oder bei modernen Grafikkarten zum Einsatz, bei denen sehr wenig Platz zur Verfügung steht.

Micro-HDMI – Steckertyp D

Der Micro-HDMI-Stecker (Steckertyp D) ist seit HDMI 1.4 verfügbar und für noch kleinere Geräte gedacht – etwa für 7-Zoll-Tablet-PCs oder sehr kompakten Digitalkameras.

Darauf sollten Sie beim Kauf eines Mini-Adapters achten

Neben den HDMI-Steckertypen sollten Sie beim Kauf eines Adapters auf einige weitere Kriterien achten.

Buchsentyp

HDMI-Adapter sind in den Anschlussvarianten männlich-weiblich und weiblich-männlich verfügbar. Achten Sie beim Kauf darauf, welche Buchsentypen Sie benötigen. Dazu können Sie in den Herstellerangaben Ihrer Geräte nachlesen.

Größe

Die HDMI-Steckertypen unterscheiden sich in ihren äußeren Abmessungen. Steckertyp A misst in seiner Höhe 5,55 mm, Steckertyp C 3,2 mm und Steckertyp D 2,8 mm. Die Breitenabmessungen liegen bei 15, 11,2 und 6,4 mm.

Kabellänge

In manchen Fällen kann die Länge des Adapters bzw. Kabels wichtig sein. Beim Kauf sollten Sie daher darauf achten.

Pins

HDMI-Adapter sind immer mit 19 Pins ausgestattet. Mit allen drei Typen kann die gleiche Datenmenge mit der gleichen hohen Geschwindigkeit übertragen werden. Die Datenübertragung erfolgt bei allen HDMI-Steckern und -Adaptern digital.

Der richtige HDMI-Adapter für Ihre Bedürfnisse

Je nachdem, welche Geräte Sie über die HDMI-Schnittstelle verbinden möchten, brauchen Sie einen bestimmten Adapter. Prüfen Sie die Schnittstellen an den Geräten und wählen Sie dann den passenden Adapter aus.

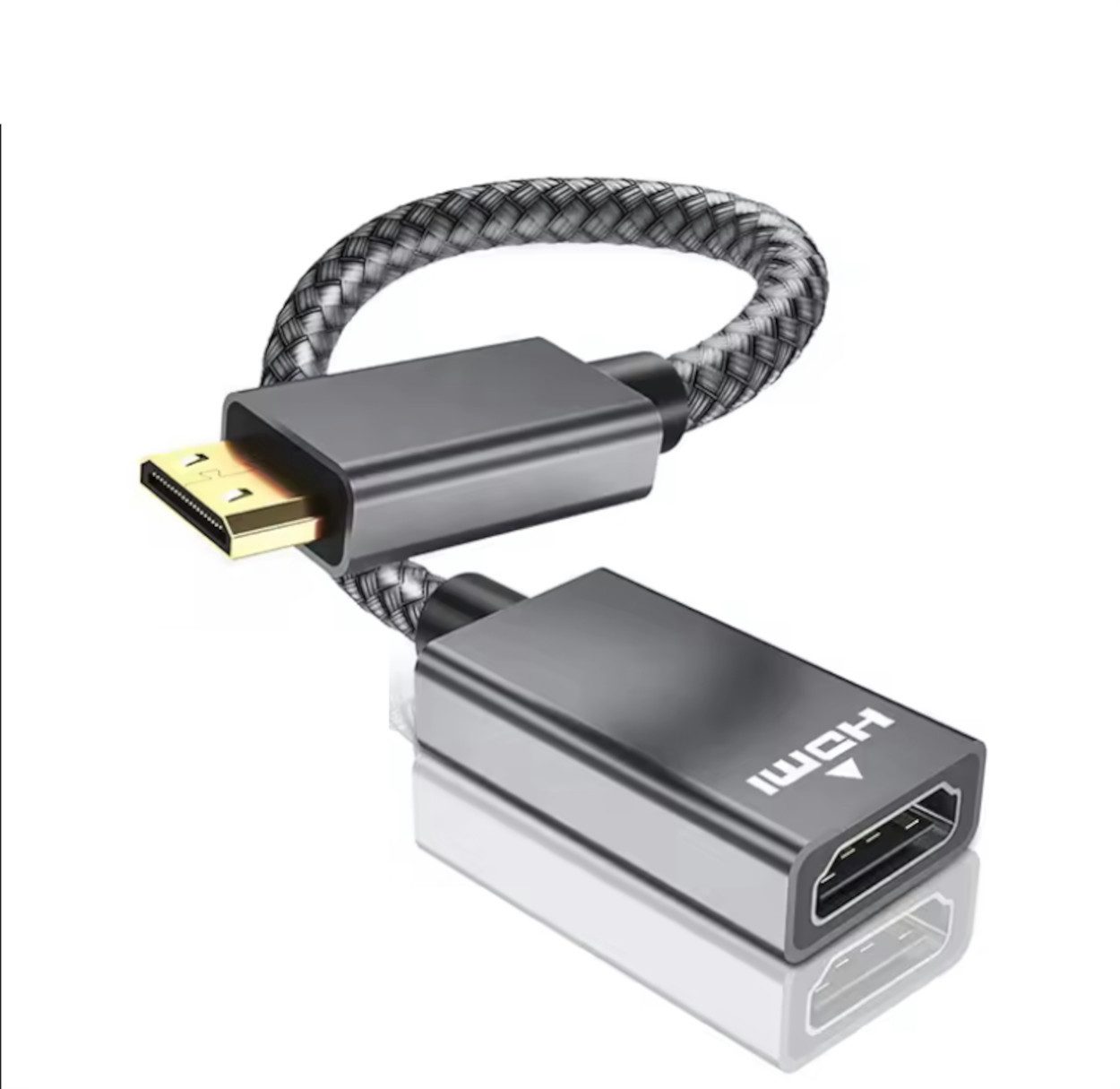

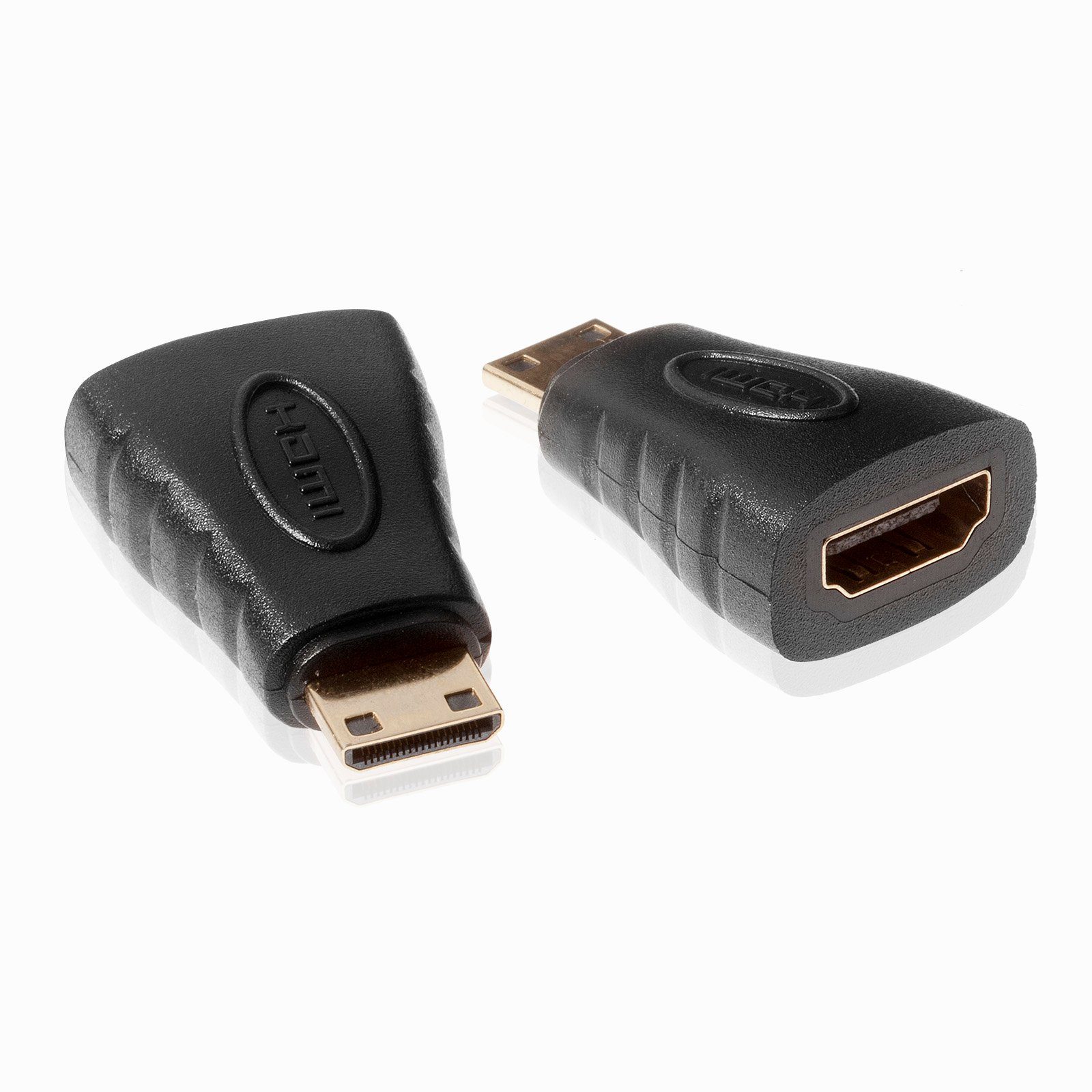

HDMI-Typ-A-Buchse auf Mini-HDMI Typ C

Dieser Adapter verbindet HDMI Typ A mit Typ C und somit beispielsweise Geräte mit Typ-C-Schnittstelle – wie digitale Spiegelreflexkameras, Smartphones oder Notebooks – mit Geräten, die über eine HDMI-Typ-A-Schnittstelle verfügen. Vor allem Tablets verwenden für die digitale Audio-Video-Ausgabe häufig den HDMI-Anschluss Typ A.

HDMI-Typ-A-Buchse auf Micro-HDMI Typ D

Dieser Adapter verbindet HDMI-Anschlüsse vom Typ A mit Typ D und eignet sich für den Anschluss sehr kleiner Geräte wie Mini-Tablets, Digitalkameras, Camcorder und Actioncams an einen Fernseher, Monitor oder Projektor mit einer Standard-HDMI-Schnittstelle.

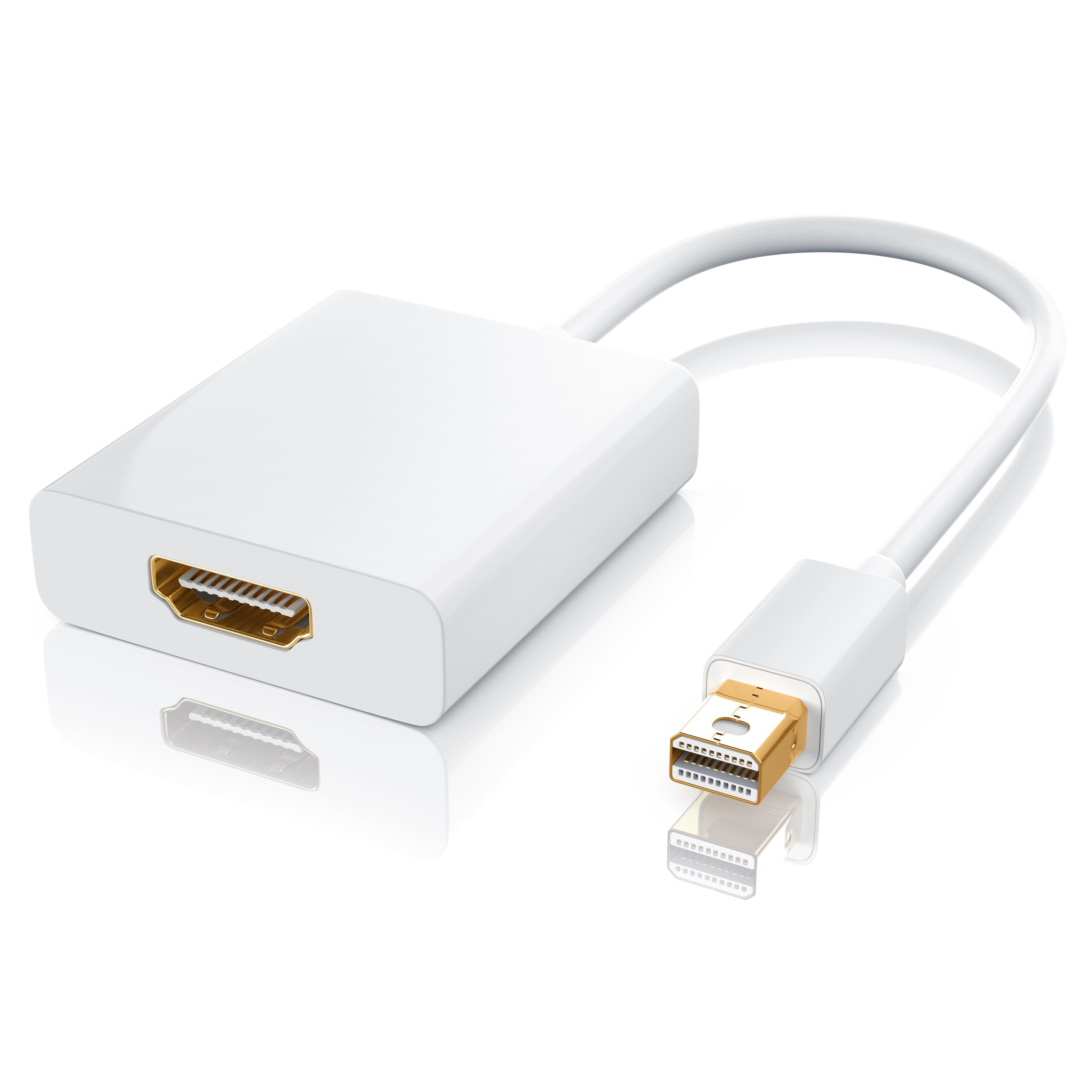

Mini-DisplayPort-Stecker auf HDMI-Buchse

Dieser Adapter verbindet einen DisplayPort-Anschluss mit einem HDMI-Anschluss. DisplayPort-Anschlüsse finden Sie vor allem bei hochwertigen Computermonitoren und Grafikkarten, die HD- und Full-HD-Auflösungen unterstützen. Insbesondere viele Apple-Geräte wie Macbooks, iMacs, Mac Minis oder Mac Pros verfügen über einen Mini-DisplayPort-Ausgang und benötigen diesen Adapter.

Mini-HDMI-Typ-C-Stecker auf DVI-Buchse

DVI steht für „Digital Video Interface" und ist die vorherrschende Technik, um Bildsignale zwischen Grafikkarte und Monitor zu übertragen. HDMI-auf-DVI-Adapter benötigen Sie dann, wenn Sie zum Beispiel einen DVD- oder Media-Receiver mit HDMI-Ausgang mit Ihrem Monitor oder Fernseher mit DVI-Eingang verbinden möchten. Umgekehrt lassen sich mit einem Adapter auch Grafikkarten mit DVI-Ausgang an einen HDMI-Bildschirm oder -Fernseher anschließen.

Micro-HDMI Typ D auf VGA

Mit diesem Adapter können Sie einen VGA-Monitor an eine HDMI-Micro-D-Schnittstelle anschließen. Der Adapter formt das digitale HDMI-Signal in ein analoges VGA-kompatibles Signal um.

Fazit: Multimedia-Geräte miteinander verbinden

Micro-HDMI-Schnittstellen finden sich bei Smartphones, Tablets und Kameras, bei denen jeder Millimeter zählt. Wenn diese Geräte Daten digital auf ein Gerät mit Standard-HDMI-Anschluss übertragen sollen, wird ein Mini-HDMI-Adapter benötigt.

• Adapter, die eine HDMI-Buchse vom Typ A mit einer Mini-HDMI-Schnittstelle vom Typ C verbinden, sind häufig bei Kameras und Smartphones erforderlich.
• Über eine Verbindung zwischen HDMI Typ A und HDMI-Micro-D kommunizieren zum Beispiel Camcorder mit einem Fernseher oder Projektor.
• Ein Mini-DisplayPort-Stecker mit HDMI-Verbindung ist ein sinnvoller Adapter bei hochwertigen Bildschirmen und Apple-Geräten.
• Durch einen Mini-HDMI-Adapter vom Typ C, der zu einer DVI-Schnittstelle passt, verbinden Sie beispielsweise einen DVD-Receiver mit einem Fernseher.
• Mit einem Micro-HDMI-Adapter vom Typ D, der VGA-fähig ist, stellen Sie eine Verbindung zu einem VGA-Monitor her.
