SAT-Kabel

Die Satellitenschüssel ist auf dem Dach fixiert und ausgerichtet – jetzt fehlt nur noch die Verbindung zu deinem Satelliten-Receiver im Wohnzimmer. Zunächst überbrückst du den langen Weg vom Dach ins Haus mit einem wetterbeständigen und mehrfach geschirmten 20-m-Kabel, das zu einer Anschlussdose neben dem TV-Regal führt. Für die letzten Meter zur Antennenbuchse des Receivers greifst du zu einem flexiblen Sat.-Kabel, das du an den Bodenleisten entlang verlegst. Nachdem du die Verkabelung erledigt hat, schaltest du Empfänger und Fernseher ein und erfreust dich am störungsfreien Bild in gestochen scharfer HD-Qualität. Was du bei der Auswahl der Kabel für deine Sat.-Anlage beachten solltest, erfährst du in diesem Ratgeber.

Inhaltsverzeichnis

> Spezielle Kabel für empfindliche Sat.-Signale
> Satellitenkabel für draußen und drinnen
> Darauf solltest du bei Sat.-Kabeln achten
> Kabelvarianten für spezielle Anwendungsfälle
> Fazit: Signaltransport von der Sat.-Schüssel zum Receiver

Spezielle Kabel für empfindliche Sat.-Signale

Sat.-Kabel sind im Gegensatz zu Antennenkabeln für die Übertragung hoher Frequenzen über große Distanzen hinweg ausgelegt. Dazu verfügen sie über umfangreiche Abschirmungsmaßnahmen gegen störende Einstrahlungen wie Funkwellen oder elektromagnetische Impulse. Die sogenannten F-Stecker an beiden Enden des Kabels sind mit einem Schraubgewinde ausgestattet, um festen Sitz und guten elektrischen Kontakt zu gewährleisten. Dank dieser Eigenschaften können Sat.-Kabel die empfindlichen Signale zuverlässig und ohne sichtbare Qualitätseinbußen vom LNB („Low Noise Block Converter“) im Zentrum der Satellitenschüssel durch das ganze Haus hindurch an einen Sat.-Receiver oder eine Antennenbuchse übertragen.

Satellitenkabel für draußen und drinnen

Sat.-Kabel werden in verschiedenen Ausführungen für den Einsatz im Freien und für Innenräume angeboten. Das sind die Unterschiede:

Konfektionierte Kabel für außen

Die Leitung, die von der Satellitenschüssel auf dem Dach oder am Balkongeländer nach drinnen führt, kann je nach Wohnsituation 10 bis 20 m lang sein. Sie sollte aus witterungsbeständigem Material bestehen und eine Wetterschutztülle haben, die du auf der LNB-Seite über den Stecker schieben kannst. Eine besonders komfortable Lösung ist ein vorkonfektioniertes Kabel, an dem die Stecker bereits montiert sind. Solche leicht zu installierenden Sat.-Kabel bekommst du für 10 bis 30 €.

Verlegekabel für außen

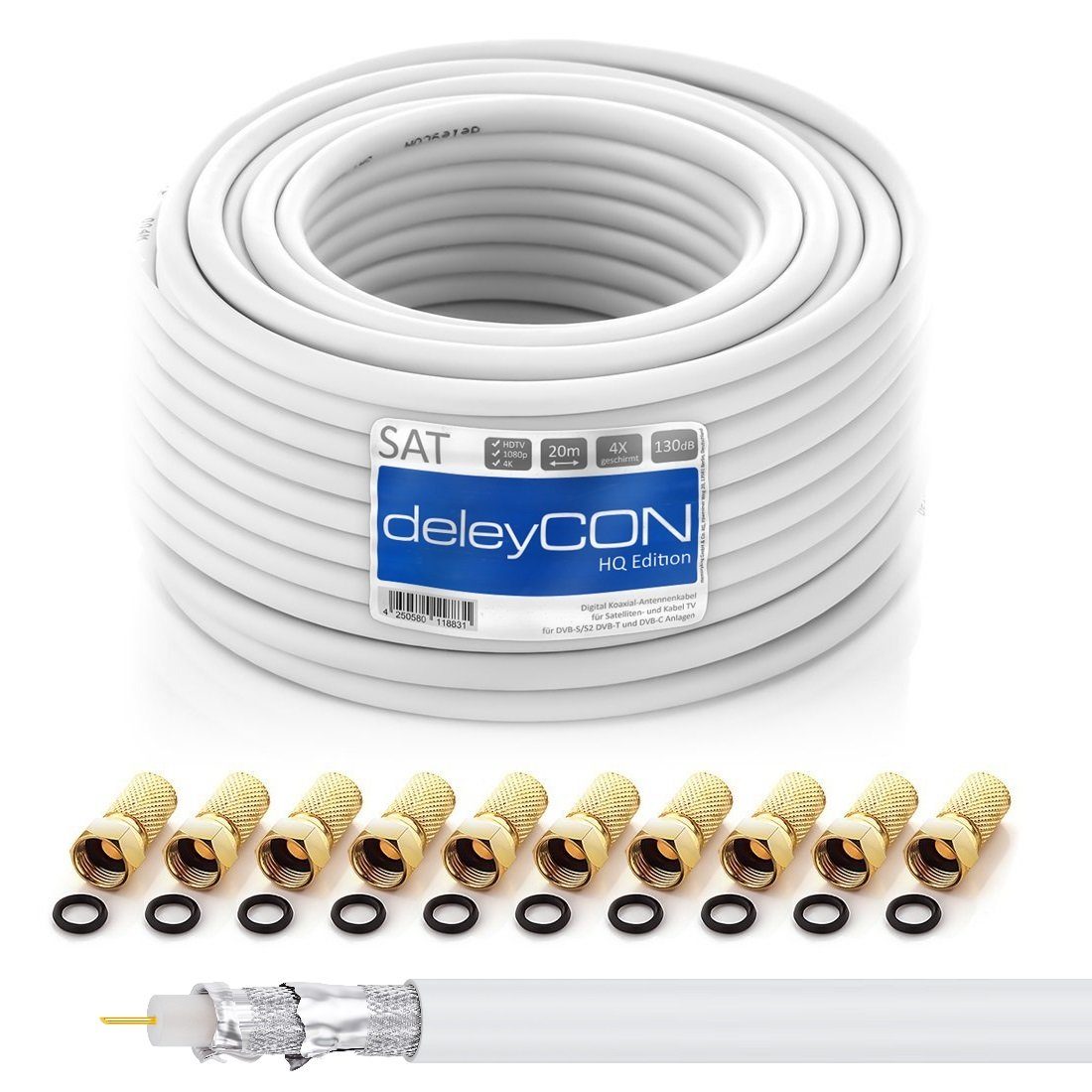

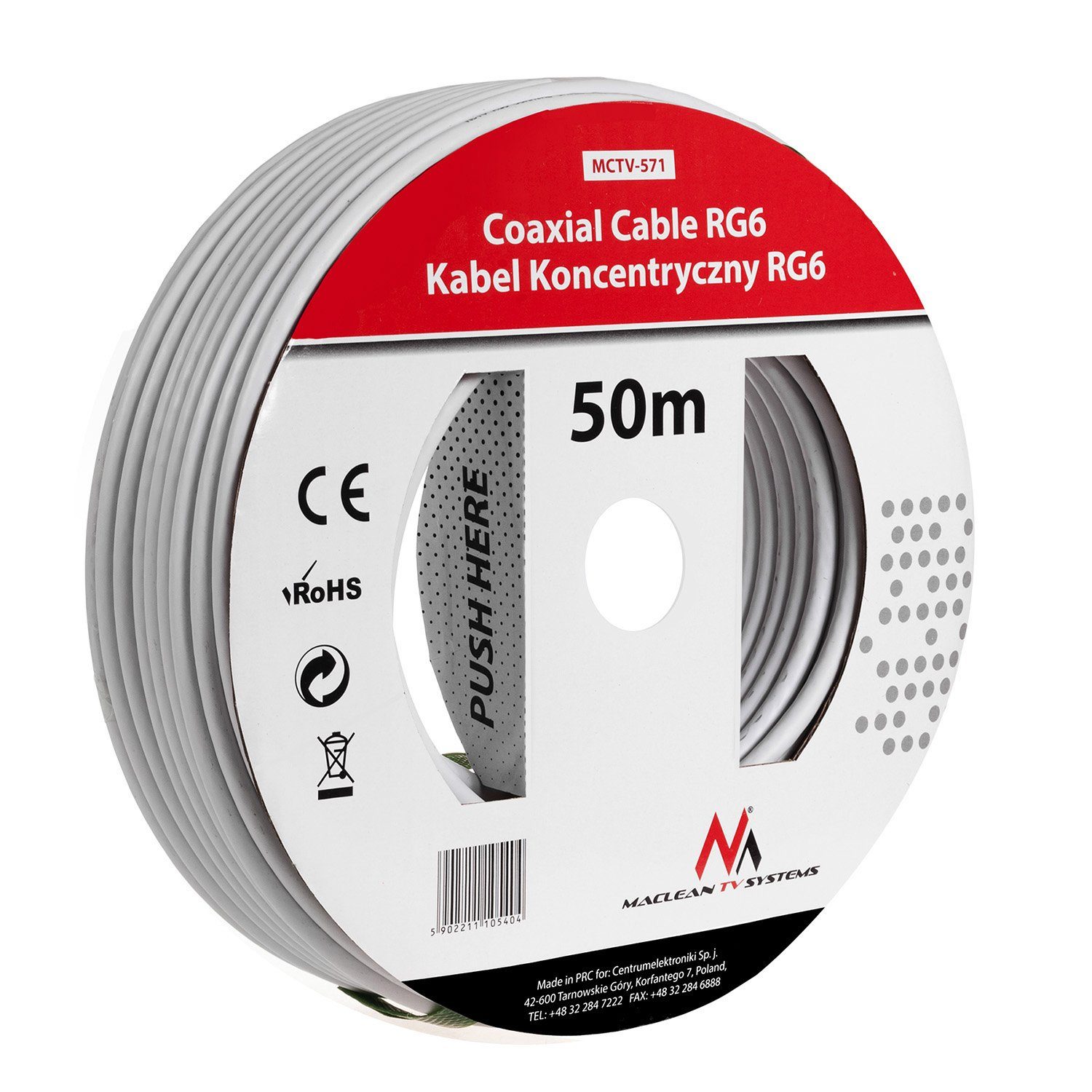

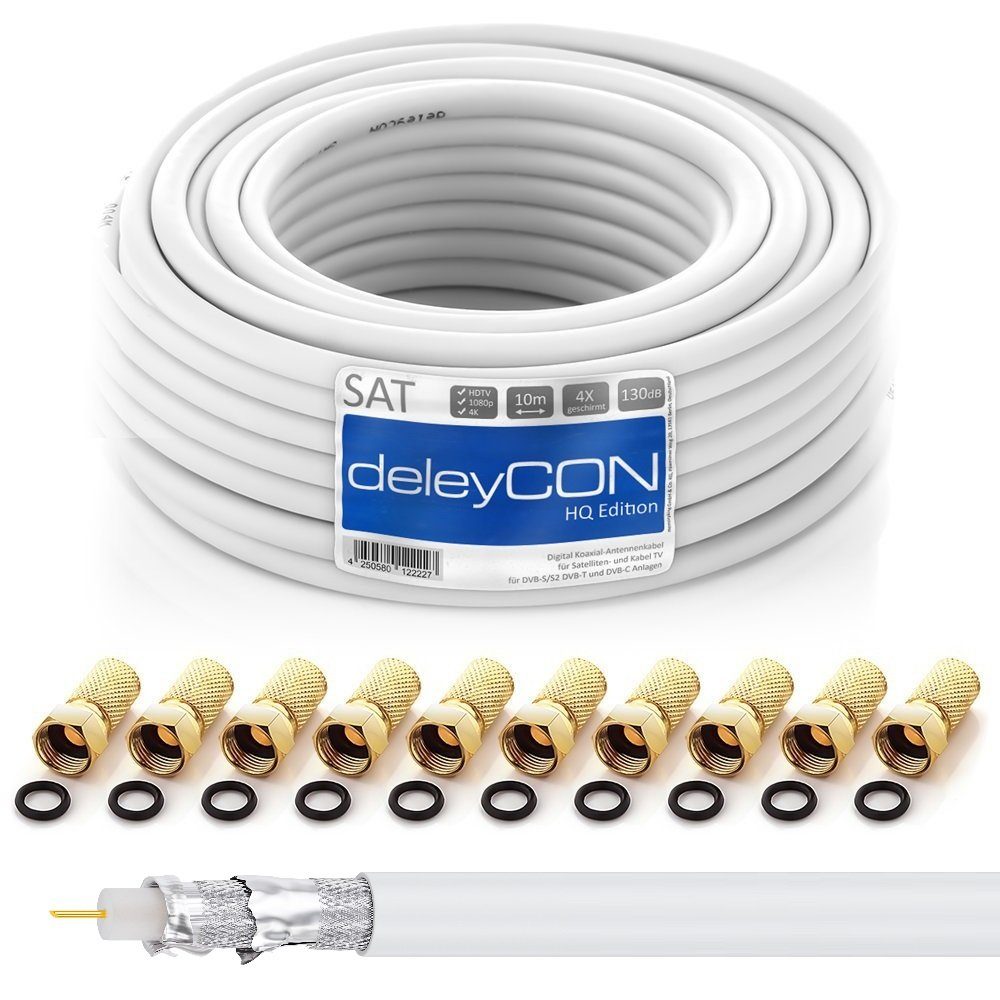

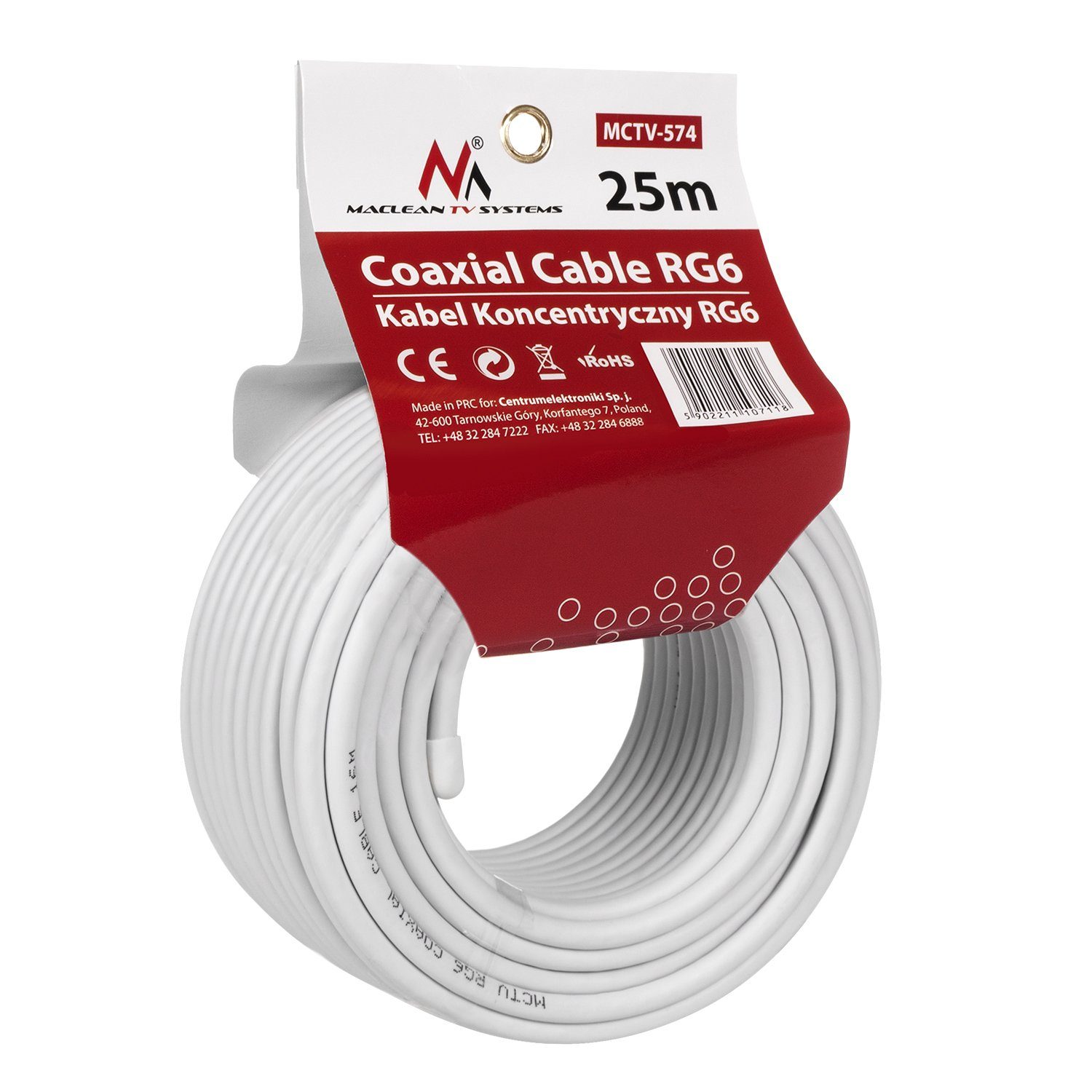

Für alle, die ihre Sat.-Kabel selbst zuschneiden wollen, gibt es Kabel von bis zu 40 m Länge mit separaten Steckern. Nach dem Zuschneiden der Leitung auf die gewünschte Länge bei dir zu Hause montierst du die Stecker an beiden Enden selbst. Das ist zwar ein wenig zeitaufwendiger als das Einstecken vorkonfektionierter Kabel, dafür bist du in Sachen Leitungslänge deutlich flexibler. 10-m-Sets bekommst du ab rund 20 €, während 40 m lange Verlegekabel inklusive Steckersatz über 50 € kosten.

Sat.-Kabel für den Innenraum

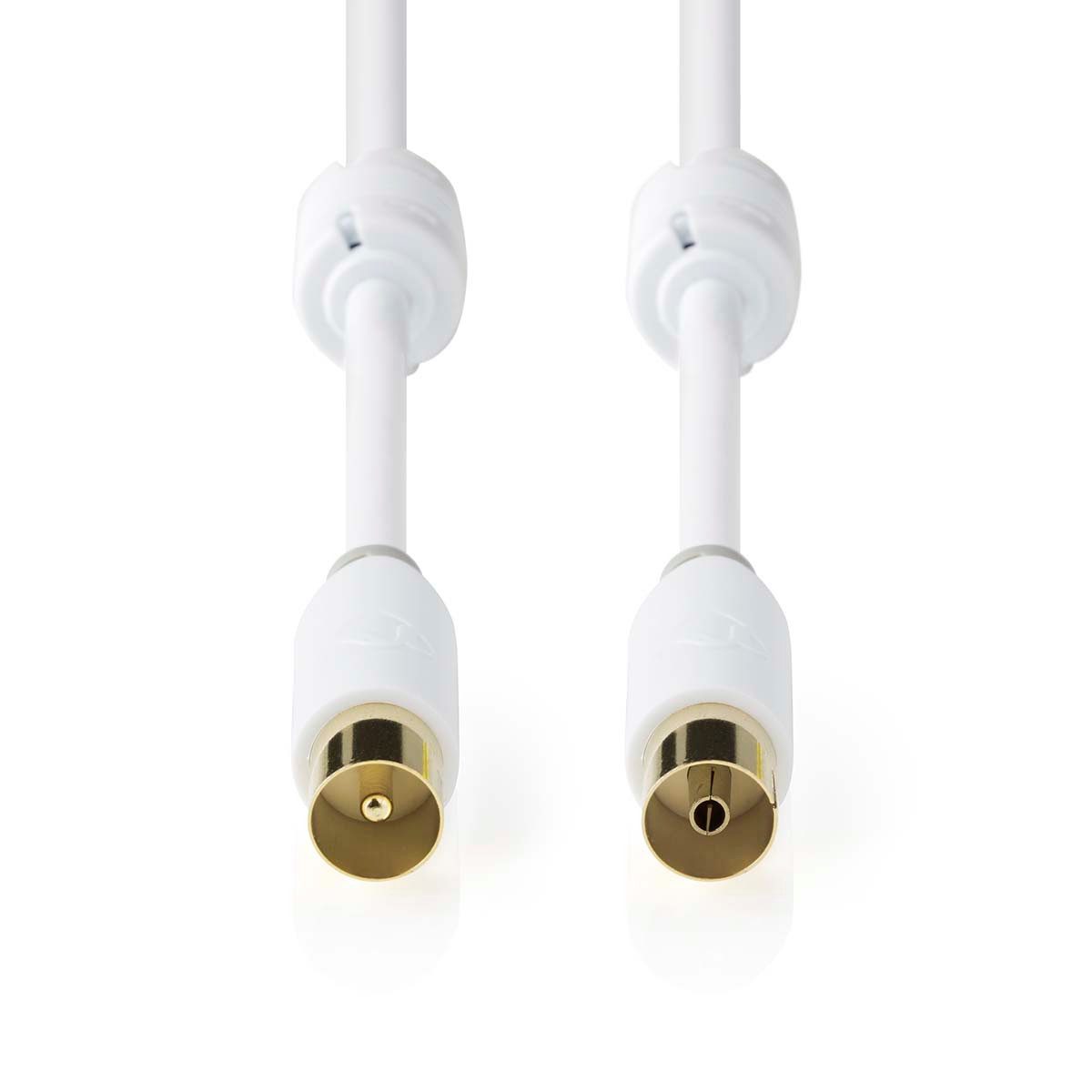

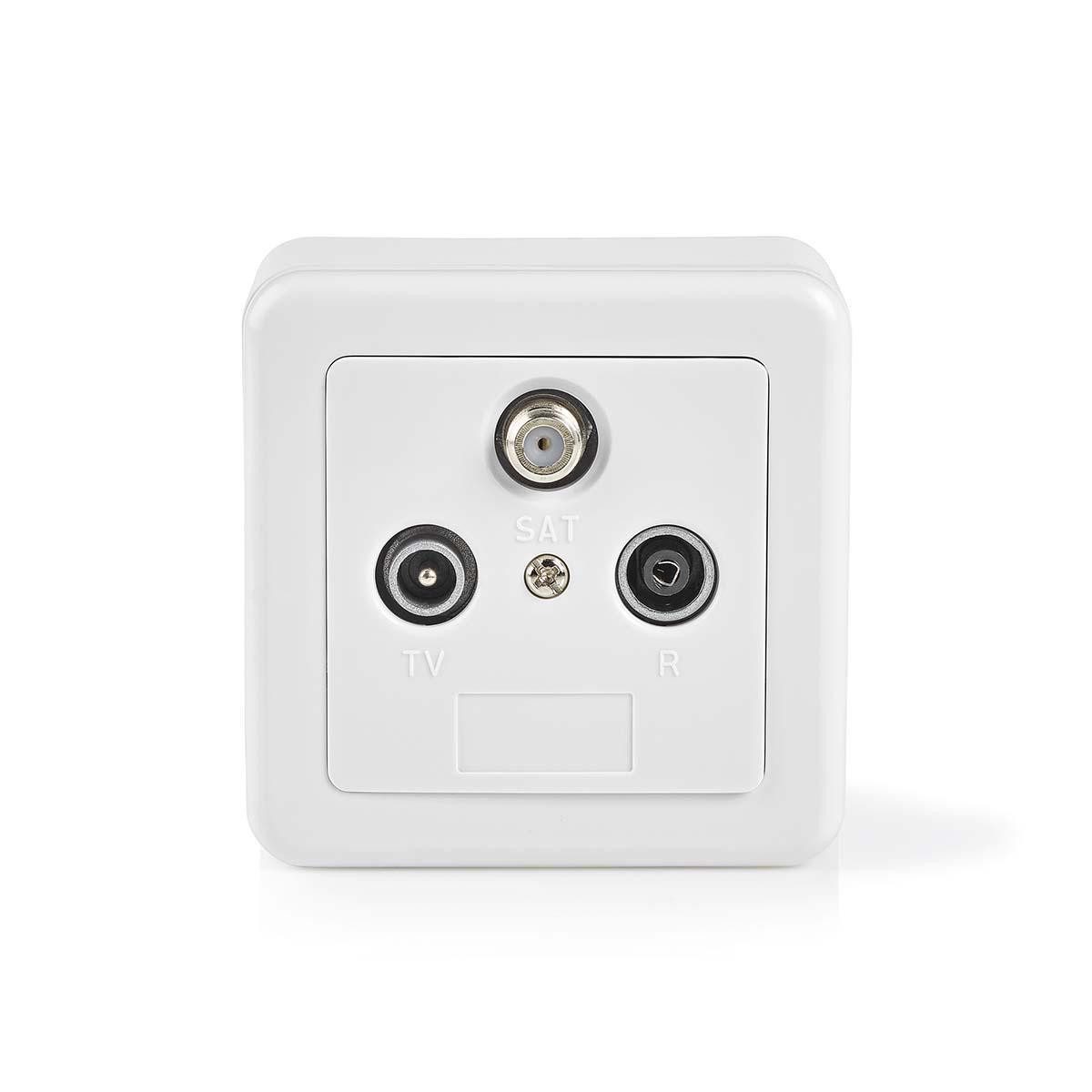

Für den Weg von der Antennen- oder Multimedia-Dose zum Sat.-Receiver in geschlossenen Räumen eignen sich 0,5 bis 5 m lange Sat.-Kabel mit flexibler Ummantelung. Sie lassen sich leicht verlegen. Damit sie sich gut ins Wohnraum-Ambiente integrieren, sind Modelle mit ansprechenden Designs in dunklen Farben und mit vergoldeten Steckern erhältlich. Preislich liegen solche Kabel je nach Ausführung und Länge zwischen 6,50 und 100 €.

Darauf solltest du bei Sat.-Kabeln achten

Neben der grundlegenden Ausführung für Außen- oder Innenräume solltest du bei der Auswahl von Sat.-Kabeln folgende technische Daten und Produktmerkmale mit deinen Anforderungen abstimmen:

Kabellänge

Bei der Länge des Sat.-Kabels gilt die Faustregel „So lang wie nötig, so kurz wie möglich“. Wenn du beispielsweise zur Überbrückung einer Distanz von 20 m ein 40 m langes Kabel nutzt, verdoppelst du die Angriffsfläche für störende Einstrahlungen. Auch Kabelschleifen können die Signalqualität beeinträchtigen. Auf der anderen Seite können zu kurze Kabel spannen, was die mechanische Belastung an Steckern und Buchsen erhöht und langfristig zu Wackelkontakten führen kann. Wähle daher immer eine Kabellänge mit rund 10 bis 20 % Puffer für unvorhergesehene Umwege beim Verlegen oder geringfügige Änderungen an der Position der Geräte.

Tipp: Zum Ausmessen der Strecke zwischen LNB und Anschlussdose/Receiver kannst du eine Schnur verwenden, die du anschließend straff ziehst und mit einem Maßband misst.

Abschirmung

Sat.-Kabel sind koaxial aufgebaut, das heißt, das Signal wird von einem zentralen Innenleiter übertragen, der mit einem Kabelgeflecht und Metallfolien umwickelt ist. Dadurch sind sie weitgehend unempfindlich gegen Einstrahlungen. Die Güte der Abschirmung kann mit zusätzlichen Folienlagen verbessert werden – das wird dann als zwei-, drei- oder vierfache Abschirmung bezeichnet. Als Maßeinheit für die Abschirmung wird das Schirmungsmaß in Dezibel (dB) verwendet. Die Qualität der Abschirmung beeinflusst dabei die Kabellänge:

• Einfach geschirmte Kabel, die nur für kurze Distanzen von 0,5 bis 2 m geeignet sind, verfügen über ein Schirmungsmaß von 70 bis 90 dB.
• Zwei- bis dreifach geschirmte Kabel sind mit 90 bis 100 dB besser vor Einstrahlungen geschützt und ermöglichen Kabellängen zwischen 2 und 15 m.
• Vierfach geschirmte Sat.-Kabel erreichen bis zu 135 dB und eignen sich damit für mehr als 15 m lange Verbindungen oder für den Einsatz in problematischen Umgebungen mit vielen Störsignalen. Dazu gehören starke Funkwellen oder elektrische Impulse von Motoren in Kühlaggregaten oder Klimaanlagen.

Steckerausführung

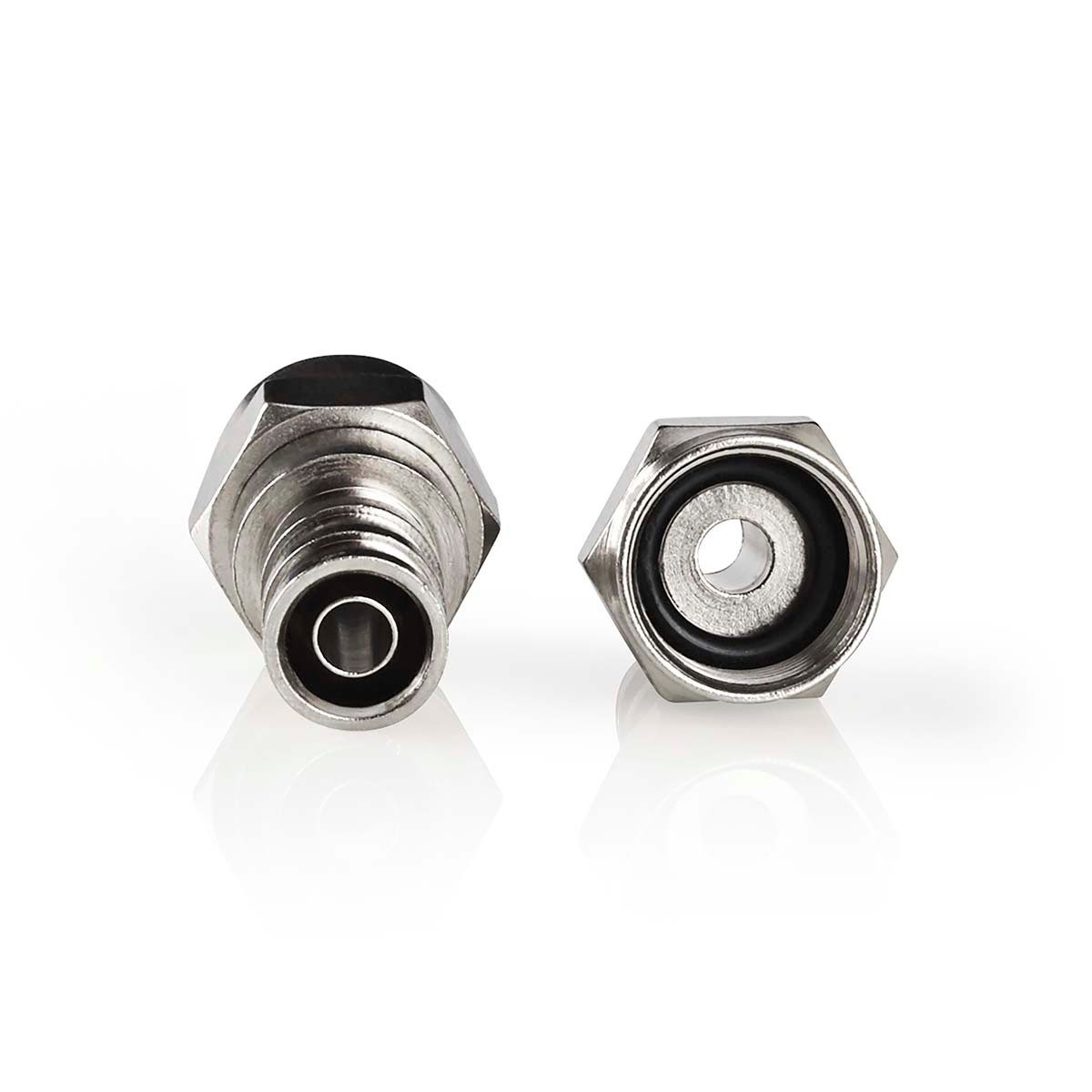

Die F-Stecker von Sat.-Kabeln sind entweder in der vernickelten Standardausführung oder mit vergoldeten Oberflächen erhältlich. Goldene Kontakte sehen nicht nur besser aus, sondern sind auch beständiger gegen Korrosion und bieten eine geringfügig verbesserte elektrische Leitfähigkeit. Achte stets auf eine ausreichende Höhe des Gewinderings, sodass du den Stecker fest mit der Buchse verschrauben kannst. Auf diese Weise verhinderst du lose Kontakte, die zu Bildstörungen führen können.

Tipp: Für den Einbau in beengten Verhältnissen – etwa wenn sich die Rückseite des Receivers sehr nah an der Wand befindet – sind angewinkelte Stecker sehr gut geeignet.

Zubehör

Für die Montage am LNB im Freien solltest du darauf achten, dass eine Wetterschutztülle aus Gummi oder Kunststoff im Lieferumfang enthalten ist. Eine Länge von 4 bis 8 cm ist dafür ausreichend. Sie schützt den Stecker vor Witterungseinflüssen wie Regen, Schnee und Eis.

Kabelvarianten für spezielle Anwendungsfälle

Neben vorkonfektionierten Standardkabeln und Verlegesets bekommst du auch Ausführungen für besondere Anwendungsbereiche.

• Flachbandkabel eignen sich zum "unsichtbaren" Verlegen unterhalb von Fußbodenleisten und unter Türspalten hindurch.

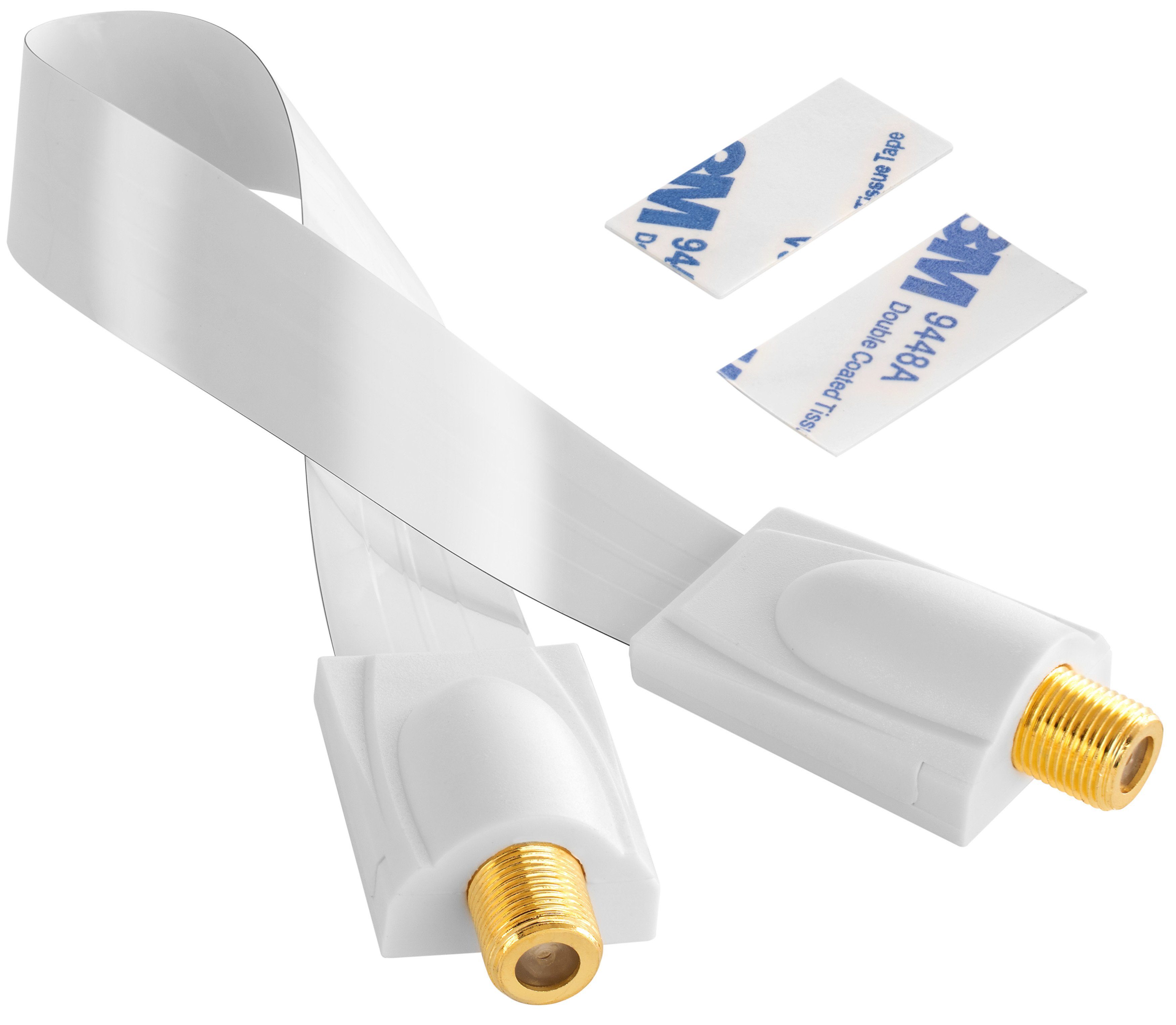

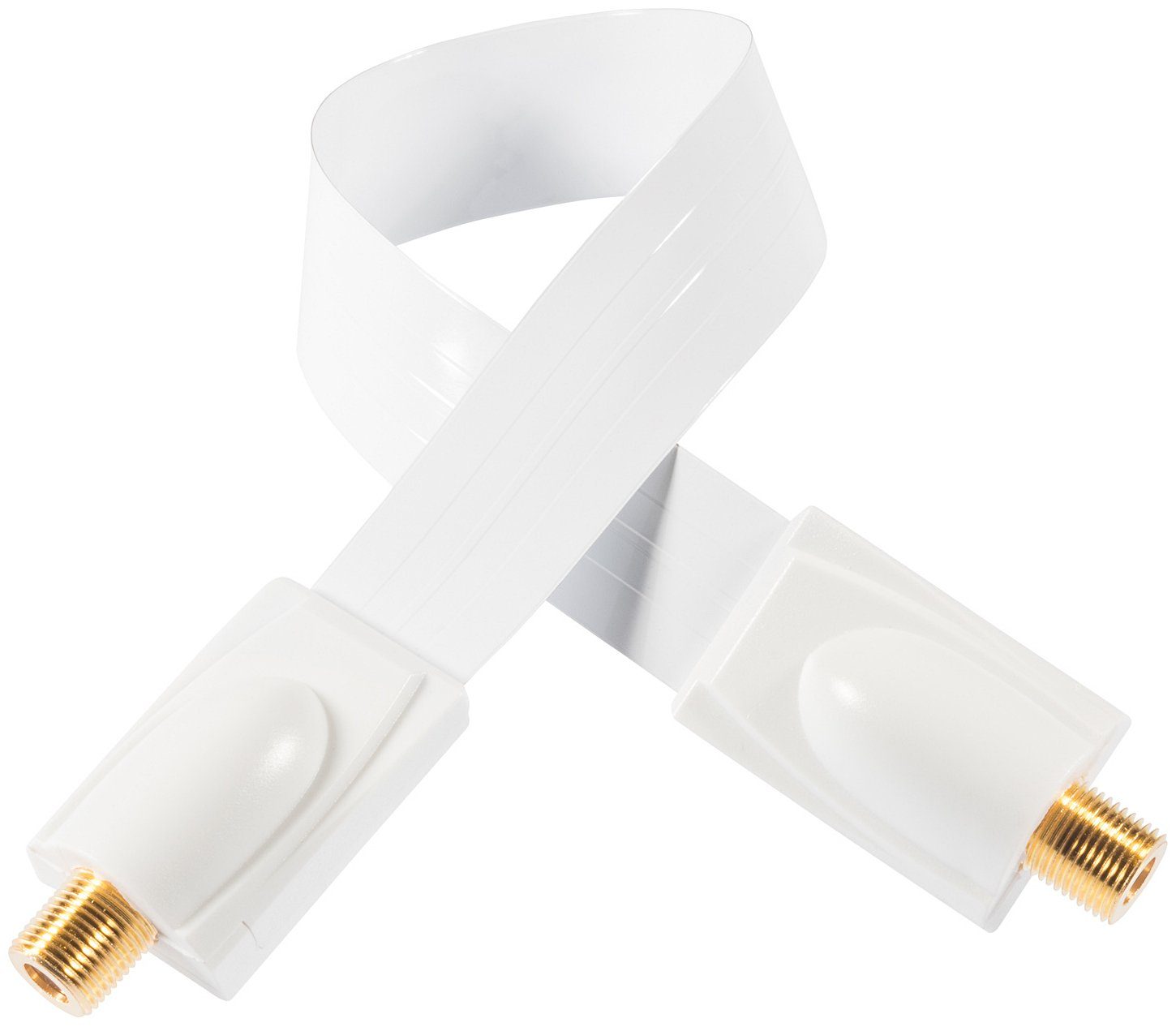

• Fensterdurchführungen sind die Schnittstelle zwischen Außen- und Innenbereich. Die flachen Adapterkabel lassen sich in den Fensterrahmen klemmen.
• Ein Überspannungsschutz wird zwischen Kabel und Buchse eingeschraubt und kann Schäden durch Spannungsspitzen verhindern, wie sie bei Gewittern entstehen können.
• Winkeladapter machen aus einem herkömmlichen Stecker einen Winkelstecker zum Verkabeln in beengten Platzverhältnissen.

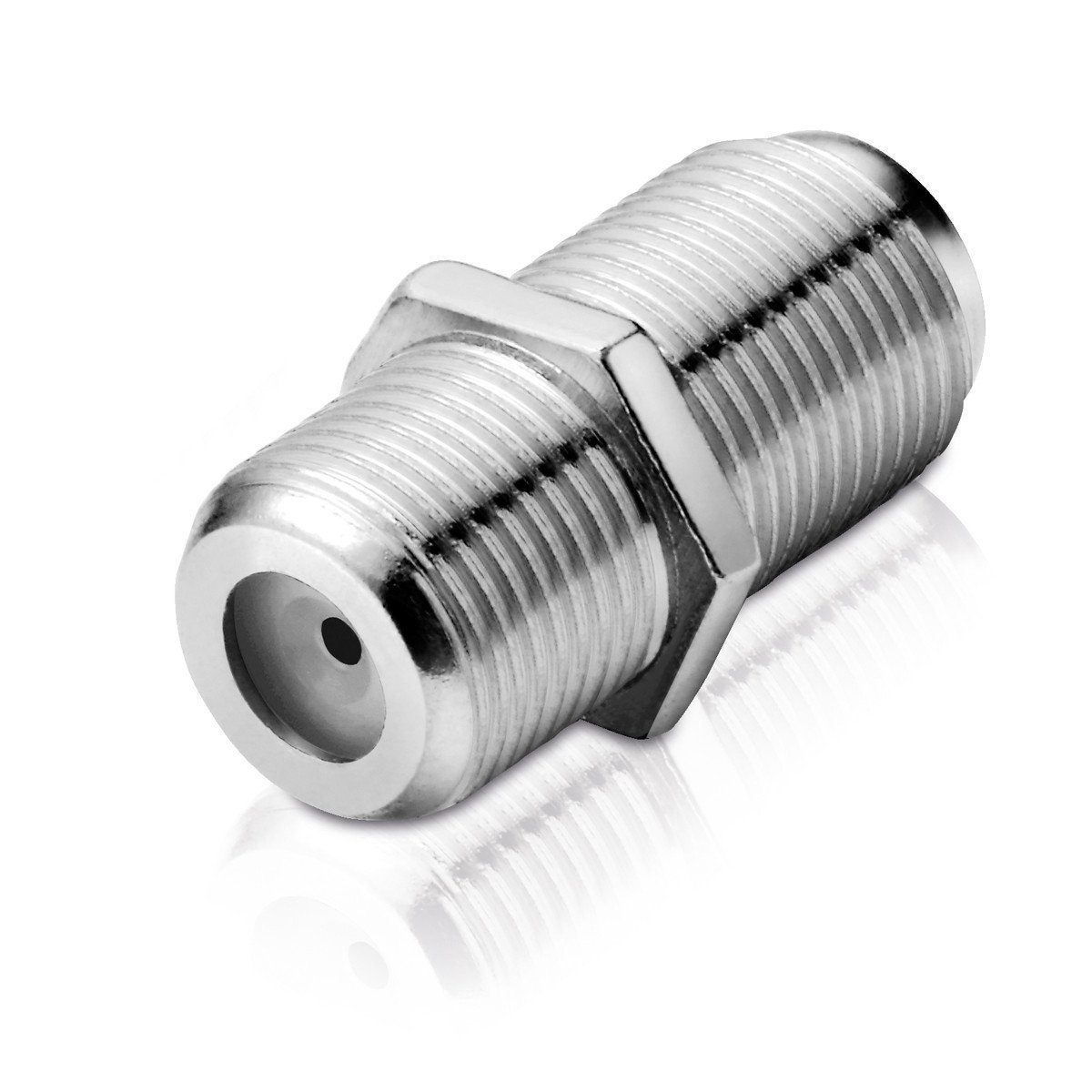

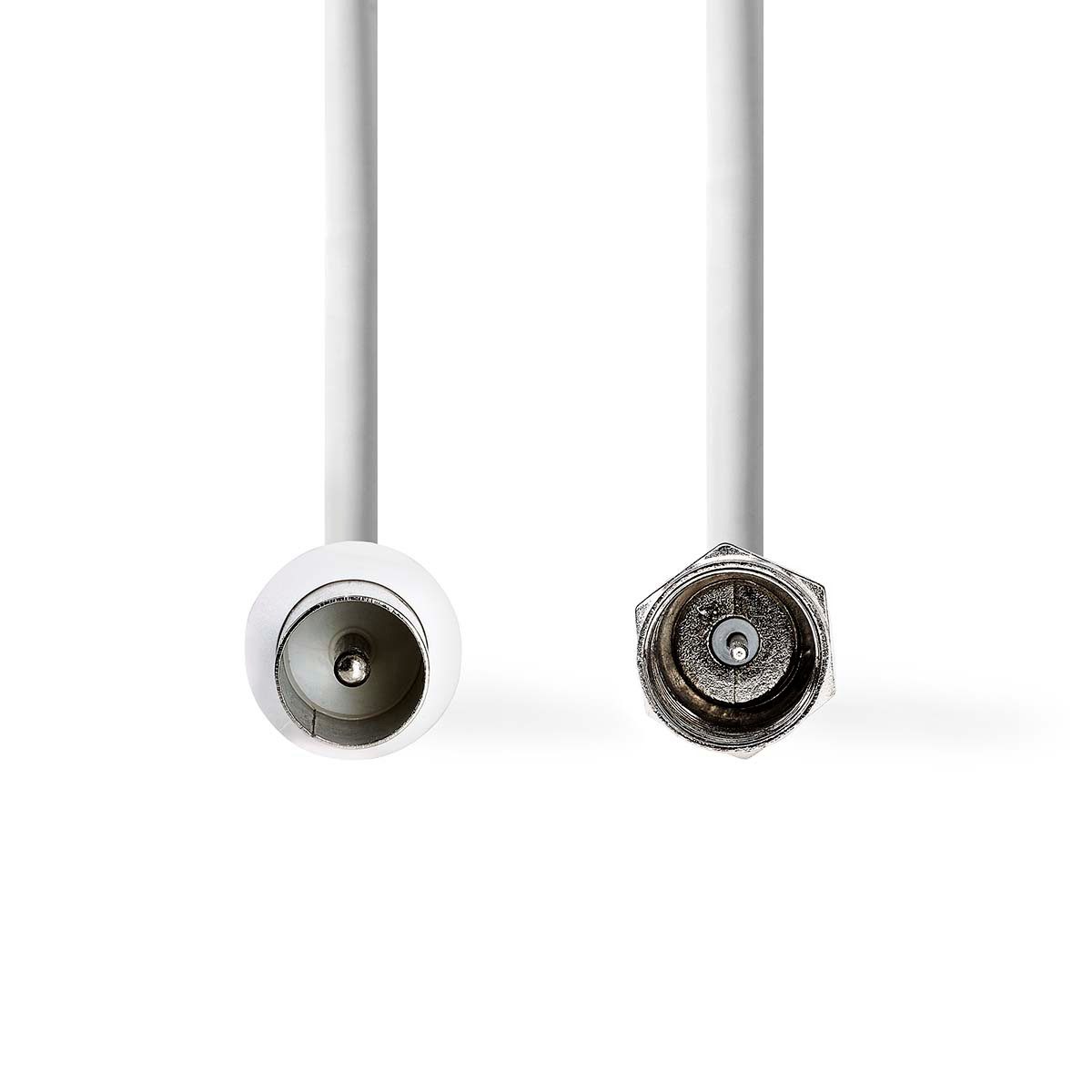

• Mit einer F-Kupplung kannst du ein Sat.-Kabel als normales Antennenkabel für die Verbindung mit einer IEC-Buchse zweckentfremden.

Fazit: Signaltransport von der Sat.-Schüssel zum Receiver

Sat.-Kabel sorgen dafür, dass das Signal von der Satellitenschüssel in guter Qualität zum Sat.-Empfänger gelangt. An beiden Enden befinden sich F-Stecker zum Verschrauben am LNB und an der Rückseite des Receivers. Welches Kabel das richtige für dich ist, hängt von deiner Wohnsituation und dem gewünschten Grad der Abschirmung ab:

• Die einfache Verbindung vom LNB zur Sat.-Antenne im Innenraum gelingt mit vorkonfektionierten Kabeln von 10 bis 20 m Länge. Kostenpunkt: zwischen 10 und 30 €.
• Für eine flexible Außeninstallation verwendest du ein bis zu 40 m langes Verlegekabel mit separaten Steckern für 20 bis 50 €. Dieses schneidest du exakt auf die gewünschte Länge zu.
• Um Antennendose und Sat.-Receiver zu verbinden, greifst du zu einem 0,5 bis 5 m langen Kabel für 6,50 bis 100 €. Passend zu deinem Wohnstil kannst du zwischen verschiedenen Designs wählen.
