SCHLÖSSER

Absperrventil Schlösser KFR Ventil 1/2 bis 2 Zoll Schrägsitzventil mit Entleerung

... mehr

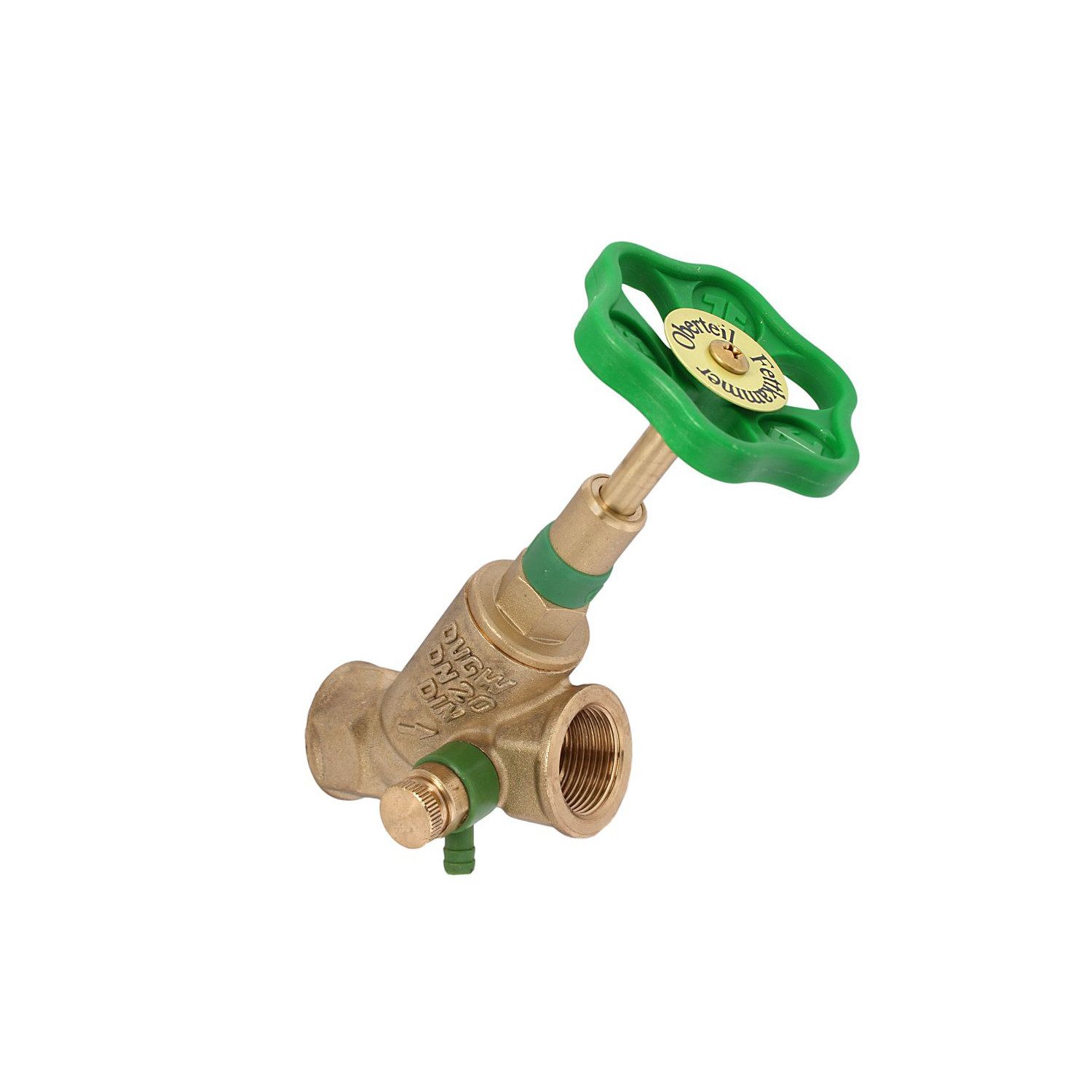

KFR Ventil 1/2 bis 2 Zoll Schrägsitzventil mit Entleerung

Schlösser Freistrom- und KFR-Ventile sind Qualitäts-Absperrarmaturen, die die DIN-DVGW-Vorschriften erfüllen und gemäß Schallschutzprüfung zugelassen sind (bis DN 32). Separate Prüfungen für Ventile mit EPDM-Dichtung. Alle Ventile mit Entleerung und Stopfen werden fertig montiert und geprüft geliefert. Diese Schrägsitzventile mit Press-Messing Gehäuse, haben steigende Spindeln und Handräder aus Polyamid.

Gewinde
Bei allen Muffen unserer Armaturen werden die Gewinde nach DIN gefertigt.

Mindestvolumenstrom
Die in DIN 3546, Teil 1 geforderten Werte für den Mindestvolumenstrom für die Klasse Q C werden voll erfüllt. (DN15 0,50 l/s, DN20 1,00 l/s, DN25 1,75 l/s, DN32 3,00 l/s, DN40 4,00 l/s, DN50 6,75 l/s)

Entleerung
Alle Ventile werden sowohl mit als auch ohne Entleerung gefertigt. Prüfschraube, Entleerungsstopfen und Entleerungsventil sind vormontiert.

Technische Daten

• Betriebstemperatur: max. 90°C
• Betriebsdruck: max. 10 bar (PN 10)

Verwendete Werkstoffe

• Gehäuse: nach DIN 50930-6
• Oberteil: nach DIN 50930-6
• O-Ringe: EPDM (KTW-Freigabe)
• Kegeldichtungen: EPDM (KTW-Freigabe)
• Handrad: Polyamid

Montagehinweis
Alle Ventile: Oberteil bei Bedarf mit Schlüssel nachziehen. Einbau immer mit Oberteil nach oben bzw. mit Fließrichtung von unten nach oben.

Auswahl KFR Ventil 1/2 bis 2 Zoll Schrägsitzventil mit Entleerung:

• Art.-Nr. 10897 - Größe: 1/2 Zoll
• Art.-Nr. 10898 - Größe: 3/4 Zoll
• Art.-Nr. 10899 - Größe: 1 Zoll
• Art.-Nr. 10900 - Größe: 1 1/4 Zoll
• Art.-Nr. 10901 - Größe: 1 1/2 Zoll
• Art.-Nr. 10902 - Größe: 2 Zoll
