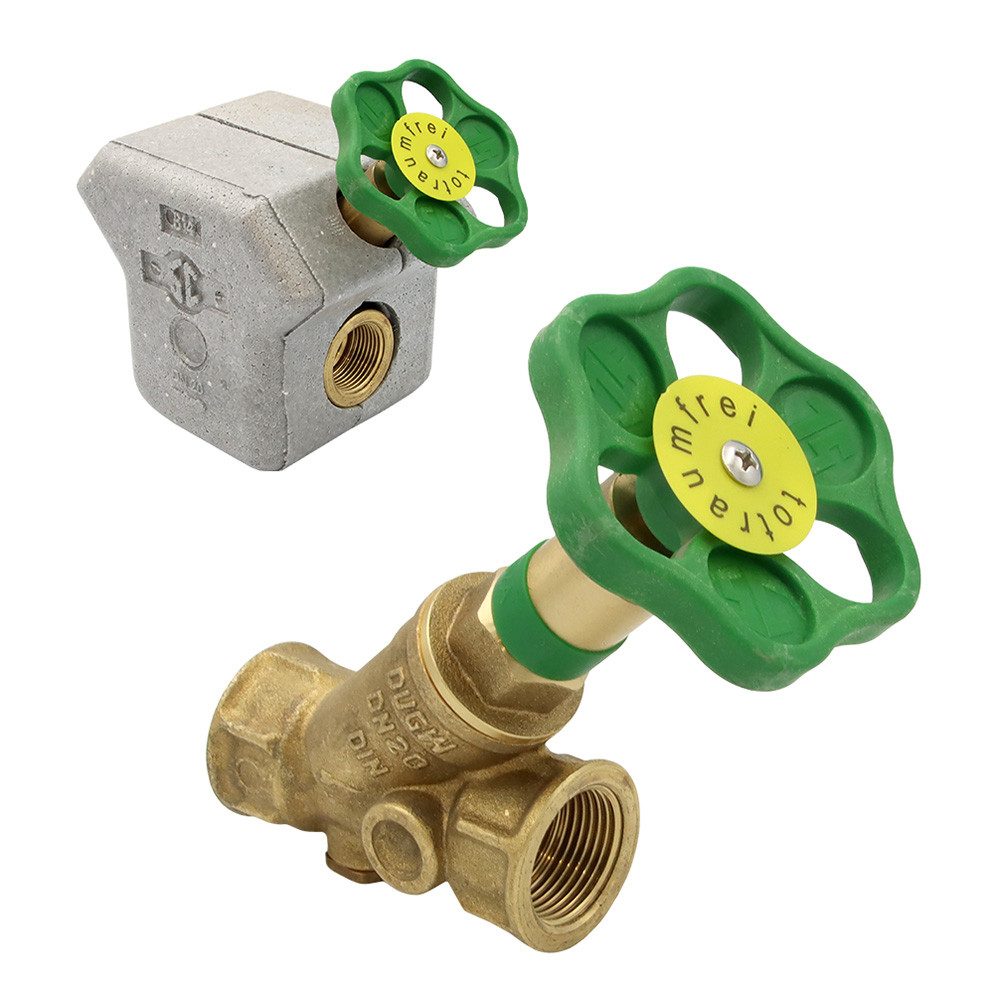

Absperrventil Freistromventil 1 1/4" IG Dämmschale ohne Entleerung PTFE-Dichtungen
Artikelbeschreibung
- Trinkwasser geeignet: DIN-DVGW-Zulassung
- KFR-Ventil mit nicht steigender Spindel
- Langlebig dank Fettkammeroberteil
- Schrägsitzventil mit Entleerung
- Mit Prüfschraube
KFR-Ventil mit Prüfschraube Muffenanschluss mit Dämmschalle ohne Entleerung nicht steigende Spindel 1/2" bis 1 1/4"
Ventil zur Regulierung des Wasserstroms per Quetschreduzierung mit Dämmschutz. Platzsparend durch nicht steigende Spindel. Trinkwasser geeignet: DIN-DVGW-Zulassung.
Ventile der Marke Schlösser Armaturen® erfüllen die höchsten Anforderungen des Installationshandwerks.
Alle Ventile werden einzeln geprüft.
Gewinde:
- Bei allen Muffen der Armaturen werden die Gewinde nach DIN gefertigt.
Mindestvolumenstrom:
- Die in DIN 3546, Teil 1 geforderten Werte für den Mindestvolumenstrom für die Klasse Q C werden voll erfüllt. (DN15 0,50 l/s, DN20 1,00 l/s, DN25 1,75 l/s, DN32 3,00 l/s, DN40 4,00 l/s, DN50 6,75 l/s)
Entleerung:
- Alle Ventile werden sowohl mit als auch ohne Entleerung gefertigt. Prüfschraube, Entleerungsstopfen und Entleerungsventil sind vormontiert.
Technische Daten:
- Betriebstemperatur: max. 90°C
- Betriebsdruck: max. 10 bar (PN 10)
Verwendete Werkstoffe:
- Gehäuse: Messing BWGL Metalle
- Oberteil: Messing BWGL Metalle
- O-Ringe: EPDM ( KTW-Freigabe)
- Kegeldichtungen: EPDM ( KTW-Freigabe)
- Griffwerkstoff: Polyamid
Dämmschale
- Brandschutzklasse B1 nach DIN 4102
- Wärmeleitfähigkeit nach ISO 2581 von 0,032 W/(m*K)
- Dämmdicke entsprechend EnEV
- Dämmschale DA1599
Montagehinweis:
Alle Ventile: Oberteil bei Bedarf mit Schlüssel nachziehen. Einbau immer mit Oberteil nach oben bzw. mit Fließrichtung von unten nach oben.
Das KFR-Ventil ist in folgenden Größen erhältlich:
- DN 15 - 1/2"
- DN 20 - 3/4"
- DN 25 - 1"
- DN 32 - 1 1/4"
Gewinde:
- Bei allen Muffen der Armaturen werden die Gewinde nach DIN gefertigt.
Mindestvolumenstrom:
- Die in DIN 3546, Teil 1 geforderten Werte für den Mindestvolumenstrom für die Klasse Q C werden voll erfüllt. (DN15 0,50 l/s, DN20 1,00 l/s, DN25 1,75 l/s, DN32 3,00 l/s, DN40 4,00 l/s, DN50 6,75 l/s)
Entleerung:
- Alle Ventile werden sowohl mit als auch ohne Entleerung gefertigt. Prüfschraube, Entleerungsstopfen und Entleerungsventil sind vormontiert.
Technische Daten:
- Betriebstemperatur: max. 90°C
- Betriebsdruck: max. 10 bar (PN 10)
Verwendete Werkstoffe:
- Gehäuse: Messing BWGL Metalle
- Oberteil: Messing BWGL Metalle
- O-Ringe: EPDM ( KTW-Freigabe)
- Kegeldichtungen: EPDM ( KTW-Freigabe)
- Griffwerkstoff: Polyamid
Dämmschale
- Brandschutzklasse B1 nach DIN 4102
- Wärmeleitfähigkeit nach ISO 2581 von 0,032 W/(m*K)
- Dämmdicke entsprechend EnEV
- Dämmschale DA1599
Montagehinweis:
Alle Ventile: Oberteil bei Bedarf mit Schlüssel nachziehen. Einbau immer mit Oberteil nach oben bzw. mit Fließrichtung von unten nach oben.
Das KFR-Ventil ist in folgenden Größen erhältlich:
- DN 15 - 1/2"
- DN 20 - 3/4"
- DN 25 - 1"
- DN 32 - 1 1/4"
Details
| Art Anschluss | Gewinde |
| Gewicht | 0 g |
| Montagehinweise | Passende Dichtungen, Flanschnormen (DIN/EN/ANSI) und Werkzeuge bereitlegen. |
