Ein gut ausgestattetes ATX-Mainboard ist die Basis für einen schnellen und bedienerfreundlichen PC. Worauf du bei der Auswahl einer Hauptplatine achten solltest, erfährst du in diesem Ratgeber.

Inhaltsverzeichnis

> Was ist ein ATX-Mainboard und was bringt es mir?
> Was ist bei einer Hauptplatine im ATX-Formfaktor wichtig?
> Welche ATX-Hauptplatine ist für meinen Computer geeignet?

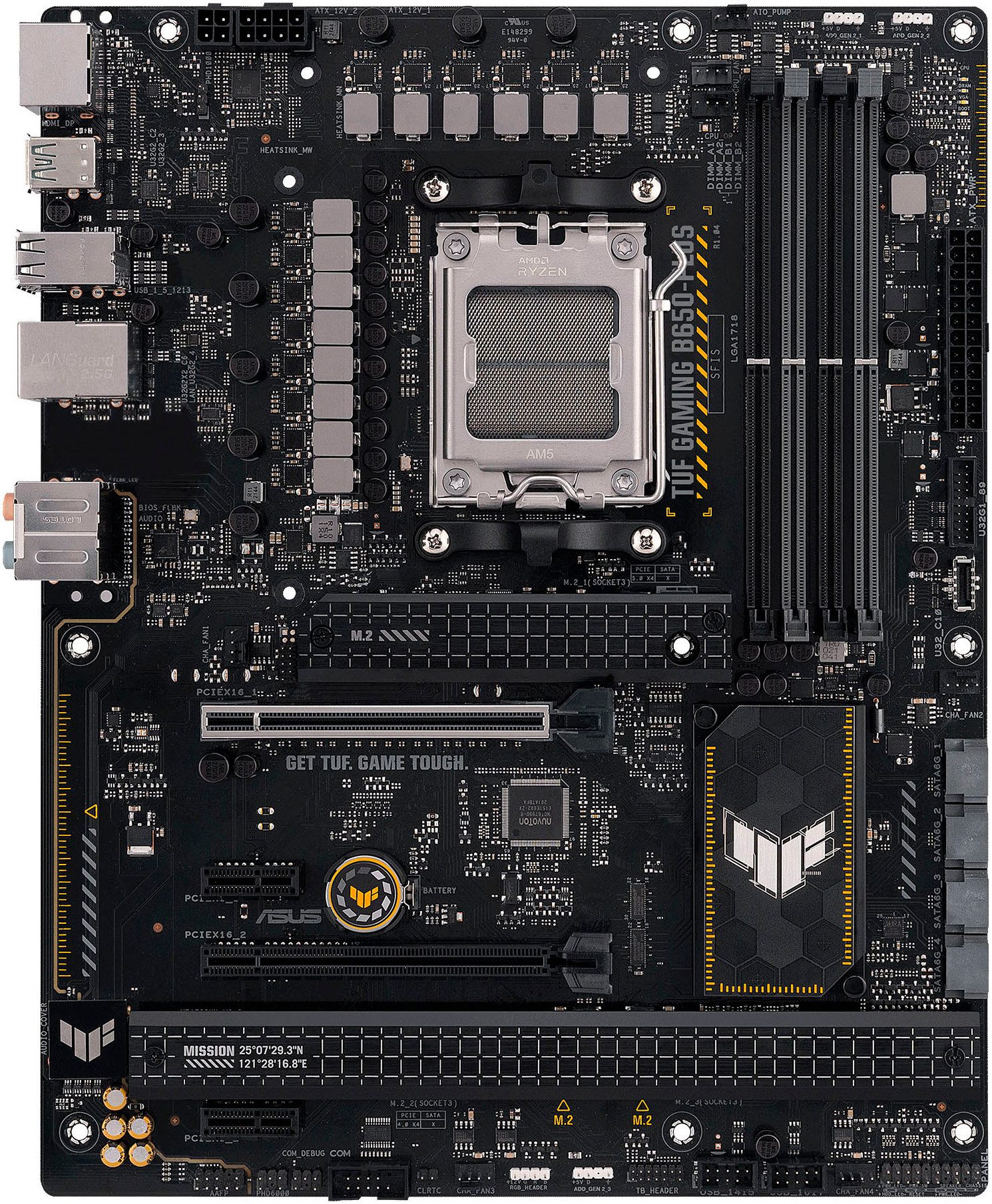

Was ist ein ATX-Mainboard und was bringt es mir?

• Ein Mainboard ist die Hauptplatine eines Computers, auf der wichtige PC-Komponenten wie Prozessor, Arbeitsspeicher und weitere Bauteile untergebracht sind.
• Der Zusatz ATX („Advanced Technology Extended“) bezeichnet den Formfaktor der Platine mit den Abmessungen 305 × 244 mm.
• ATX ist ein weit verbreiteter Standard. ATX-Platinen passen in standardisierte ATX-Gehäuse und in viele mittelgroße Desktop- oder große Tower-Gehäuse.
• Auf modernen ATX-Mainboards sind diverse Verbindungskomponenten für Kabelnetzwerke und WLAN sowie eine Vielzahl von Schnittstellen zum Anschließen von Zubehör integriert.
• Durch eine effiziente Prozessorsteuerung, optimierte Signalwege und eine leistungsstarke Spannungsregelung können manche Mainboards die Performance eines Computersystems steigern.

Was ist bei einer Hauptplatine im ATX-Formfaktor wichtig?

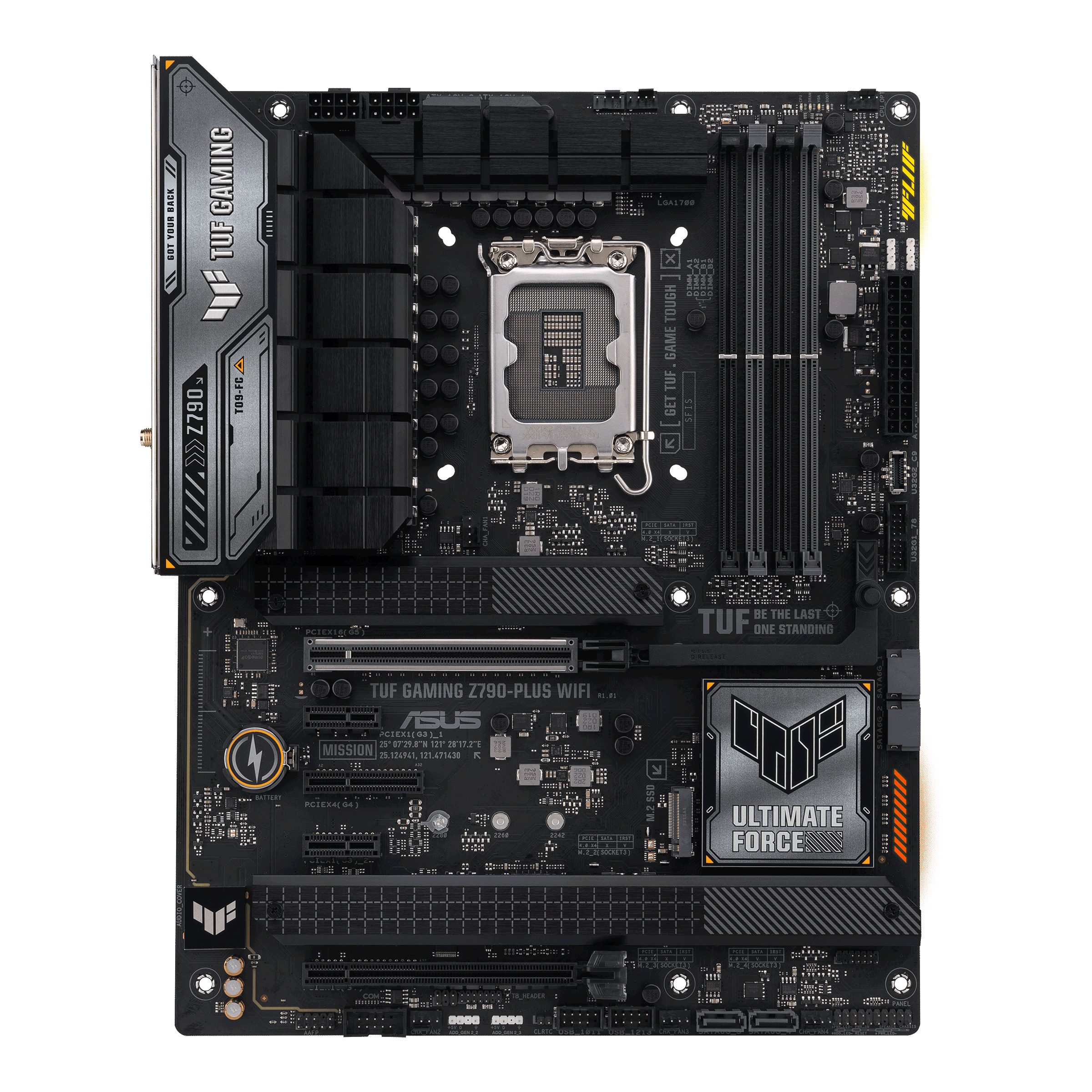

Sockel

Mainboards sind nicht für alle Prozessoren (CPU) geeignet, sondern für jeweils bestimmte CPUs. Neben dem Hersteller AMD oder Intel solltest du beachten, ob der CPU-Sockel mit der gewünschten Baureihe des jeweiligen Prozessors kompatibel ist. So gibt es beispielsweise für AMD-CPUs die Sockelvarianten FM2, AM3 oder AM4 für die aktuelle Ryzen-Generation. Intel-Prozessoren passen je nach Ausführung in Sockel wie LGA 1200 oder 1700, die beide für die aktuelle Prozessorgeneration geeignet sind.

Tipp: In der Produktbeschreibung deiner vorhandenen oder Wunsch-CPU findest du den dafür benötigten Sockelstandard.

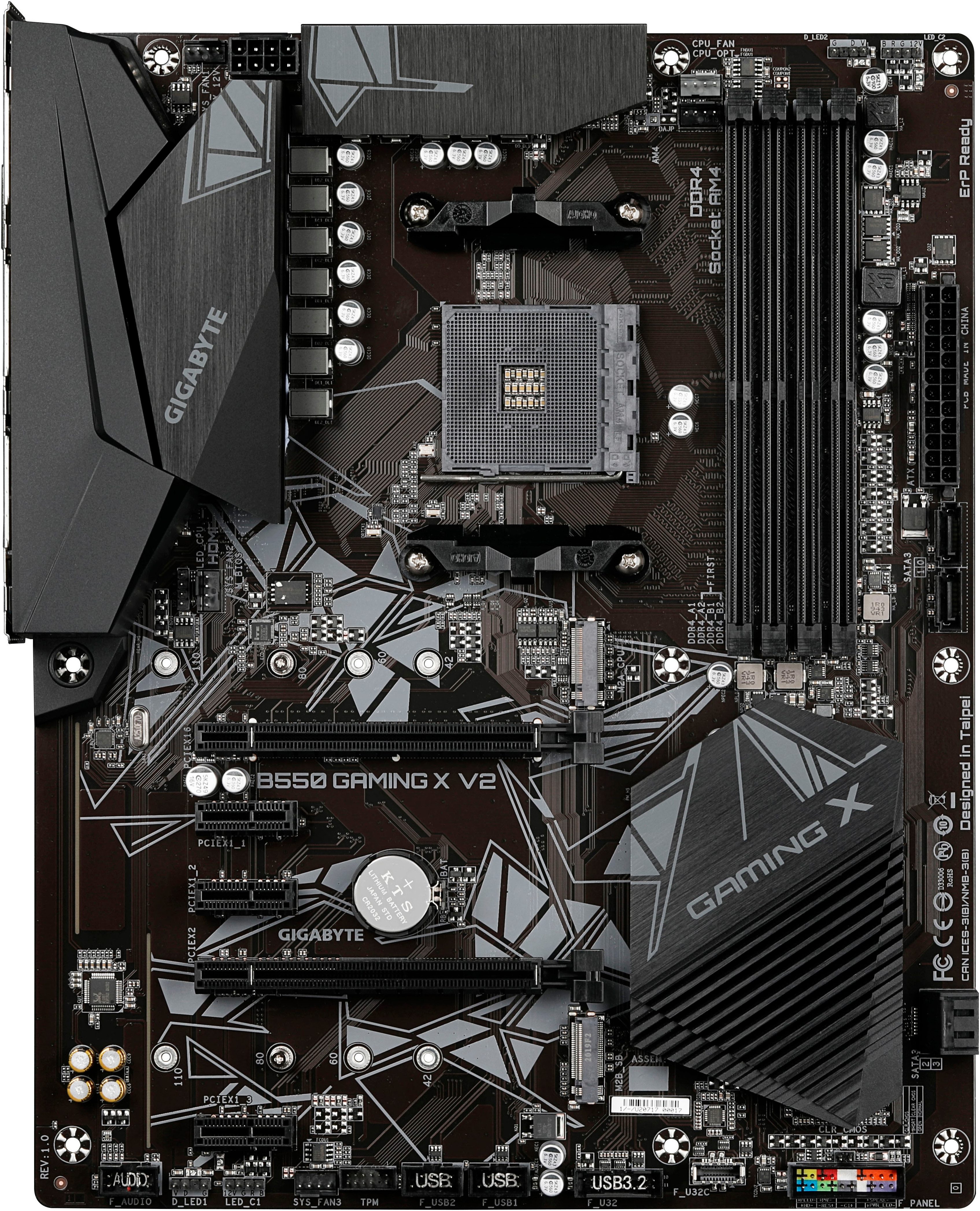

Chipsatz

Der Chipsatz ist für die Prozessor- und Komponentensteuerung zuständig. So bieten beispielsweise die aktuellen Intel-Chipsätze Z590 und Z690 eine verbesserte Leistung der Schnittstellen zwischen CPU und Arbeitsspeicher und einen höheren Datendurchsatz der Festplatten-Controller dank PCI-Express 5.0. Außerdem wird die Kommunikation zwischen Prozessor und Grafikkarte optimiert. Gleiches gilt für die aktuelle AMD-Chipsatz-Plattform X570.

Tipp: Für eine gute System-Performance solltest du stets den bestmöglichen Chipsatz wählen, der vom gewünschten Prozessor unterstützt wird.

Slots zur Erweiterung

Jedes Mainboard ist mit bis zu sechs Slots für den Einbau von zusätzlichen Steckkarten ausgestattet. Diese eignen sich beispielsweise für die Installation von Grafik-, Sound- oder Netzwerkkarten. Achte darauf, dass der unterstützte Standard wie PCI-e 3.0 oder 4.0 mit den verwendeten Karten kompatibel ist. So erreicht eine aktuelle Grafikkarte in einem sogenannten PCI-e 4.0 x 16-Slot gute Leistungswerte.

Festplatten-Anschlüsse

Bis zu vier kompakte PCI-e-Slots ermöglichen die direkte Verbindung von Festplatten mit der ATX-Hauptplatine. Möchtest du moderne SSD-Laufwerke im M.2-Standard verwenden, die ähnlich wie Speicherriegel aussehen, sollte das Mainboard über entsprechende Schnittstellen der Generation 3 (32 Bit) oder 4 (64 Bit) verfügen.

Speicherslots

Zwei bis vier Speicherslots auf einem ATX-Motherboard lassen sich mit handelsüblichen Speicherriegeln bestücken, um die RAM-Ausstattung auf 16 bis 128 GB zu erhöhen. Achte darauf, dass der Speichercontroller den gewünschten RAM-Standard wie DDR3 oder DDR4 sowie die entsprechenden Taktraten unterstützt.

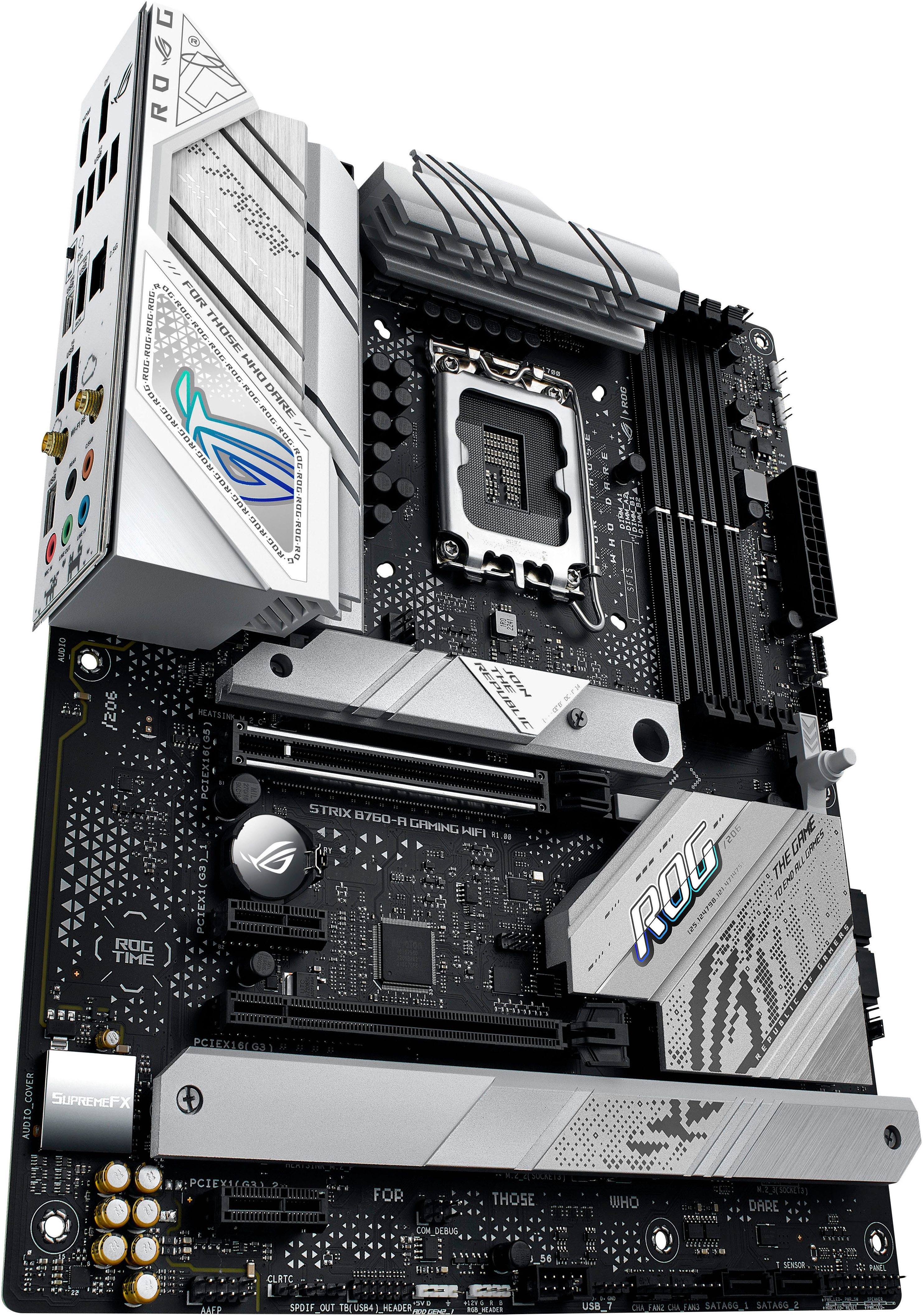

I/O-Schnittstellen

Eine auf dem Mainboard montierte oder separat anschließbare I/O-Blende („Input/Output“) stellt je nach Modell diverse Schnittstellen bereit:

• Vier bis sechs USB-Ports im schnellen 3.2-Standard erlauben den Anschluss von Eingabegeräten oder externen Festplatten.
• Ein schneller Lightning-Port ist optimal für die Video- oder Datenübertragung.
• HDMI- und DisplayPort-Buchsen ermöglichen den Anschluss eines Monitors, Beamers oder Fernsehers.
• Ethernet-Buchsen sorgen für den Kontakt zum Kabelnetzwerk in Geschwindigkeiten zwischen 1 und 10 Gbit/s.
• Analoge und digitale Ein- und Ausgänge für Audio dienen zum Anschluss von PC-Lautsprechern oder Surround-Systemen.

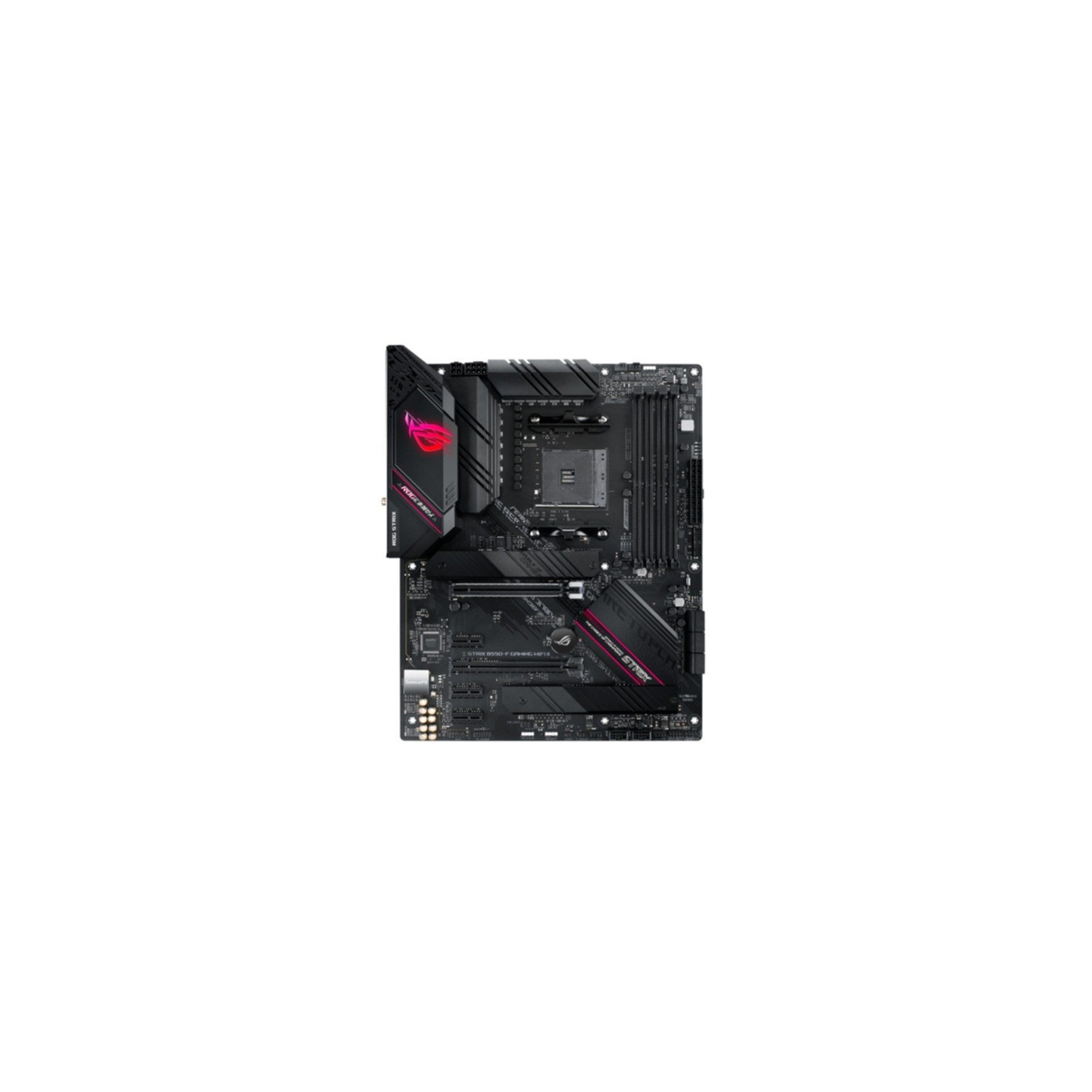

WLAN und Bluetooth

Die meisten Hauptplatinen im ATX-Standard enthalten Chips für kabellose WLAN-Netzwerke und Bluetooth-Geräte. Beim WLAN hast du die Wahl zwischen dem etablierten Wi-Fi 5 oder dem neuen, deutlich schnelleren Wi-Fi 6. Mit einem Bluetooth-Modul ab Version 4.0 verbindest du beispielsweise Eingabegeräte, Bluetooth-Lautsprecher oder Smartphones kabellos mit deinem PC.

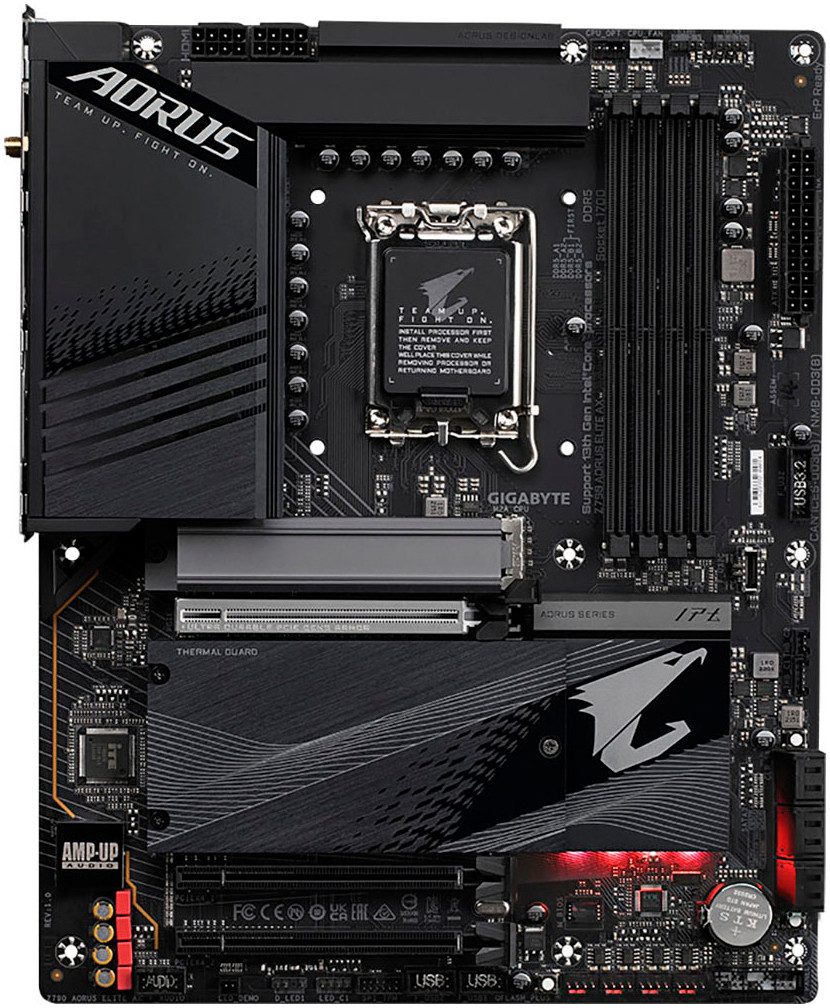

Stromversorgung und Kühlung

Mainboards für High-End- oder Gaming-PCs sind mit einer besonders starken Leistungselektronik zur Versorgung der CPU und der weiteren Komponenten ausgestattet. Damit gehen große und effiziente Kühlkörper für die Spannungswandler und andere wichtige Chips auf der Platine einher. Ein derart ausgestattetes Mainboard eignet sich beispielsweise auch für Übertaktungsversuche zum Optimieren der Systemperformance.

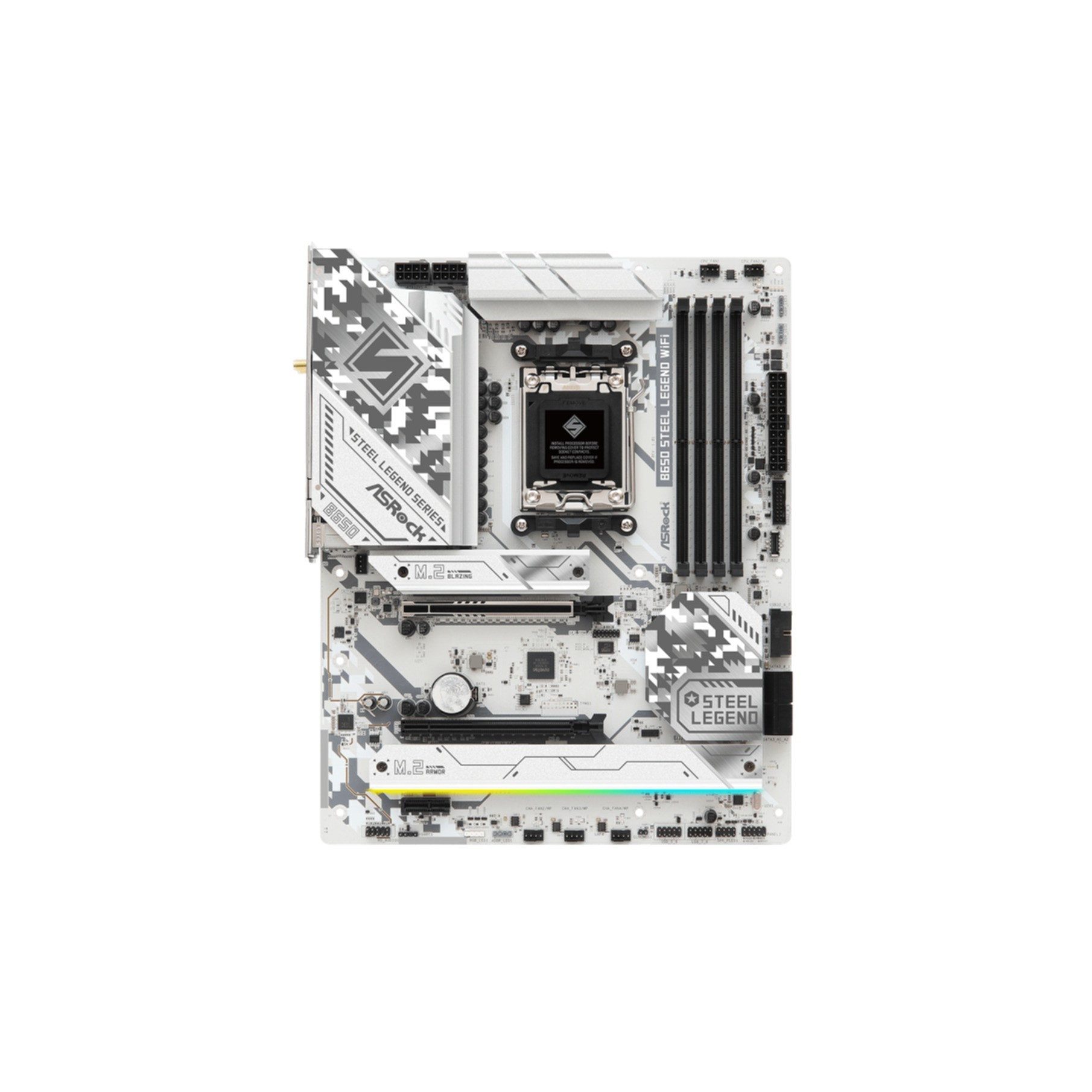

Beleuchtung

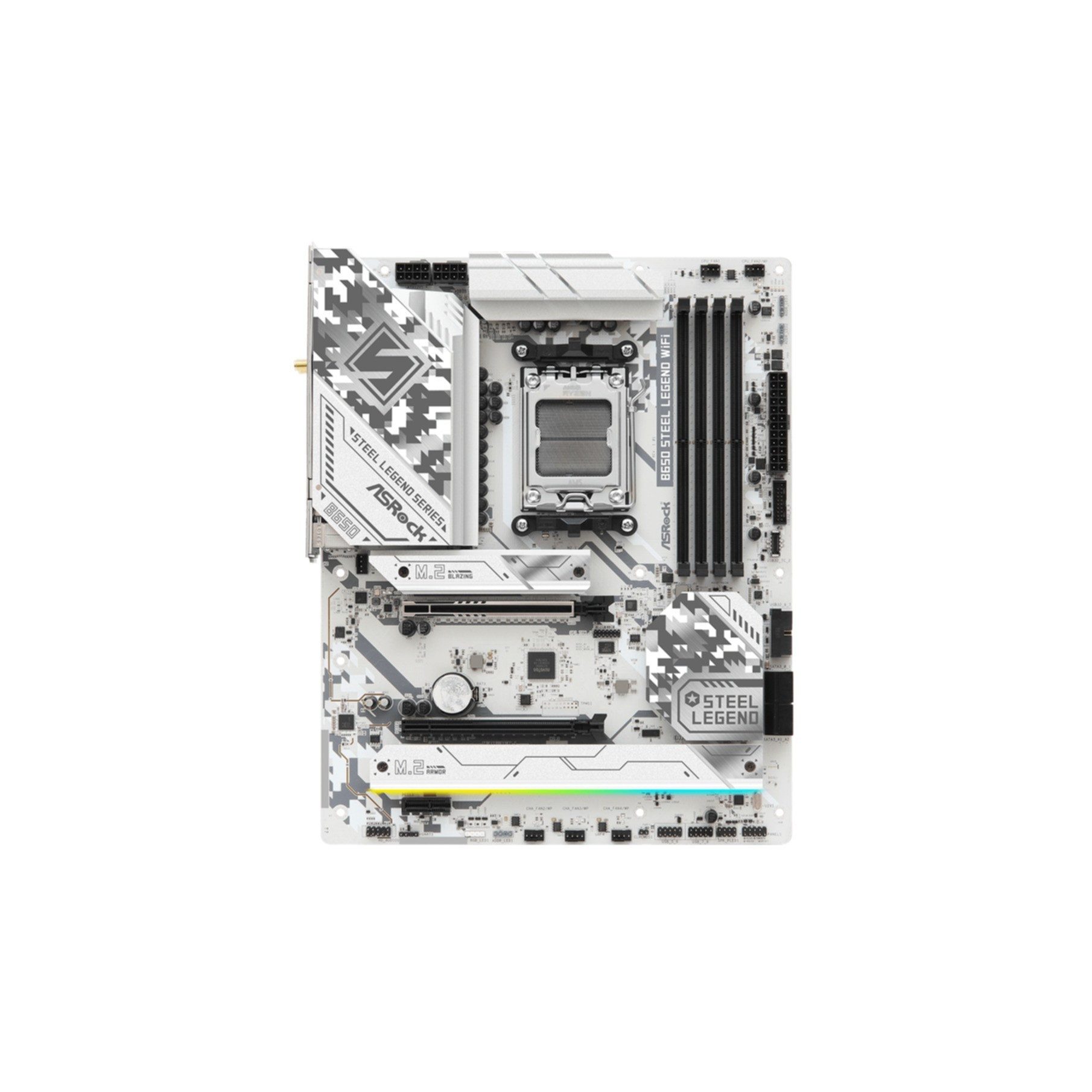

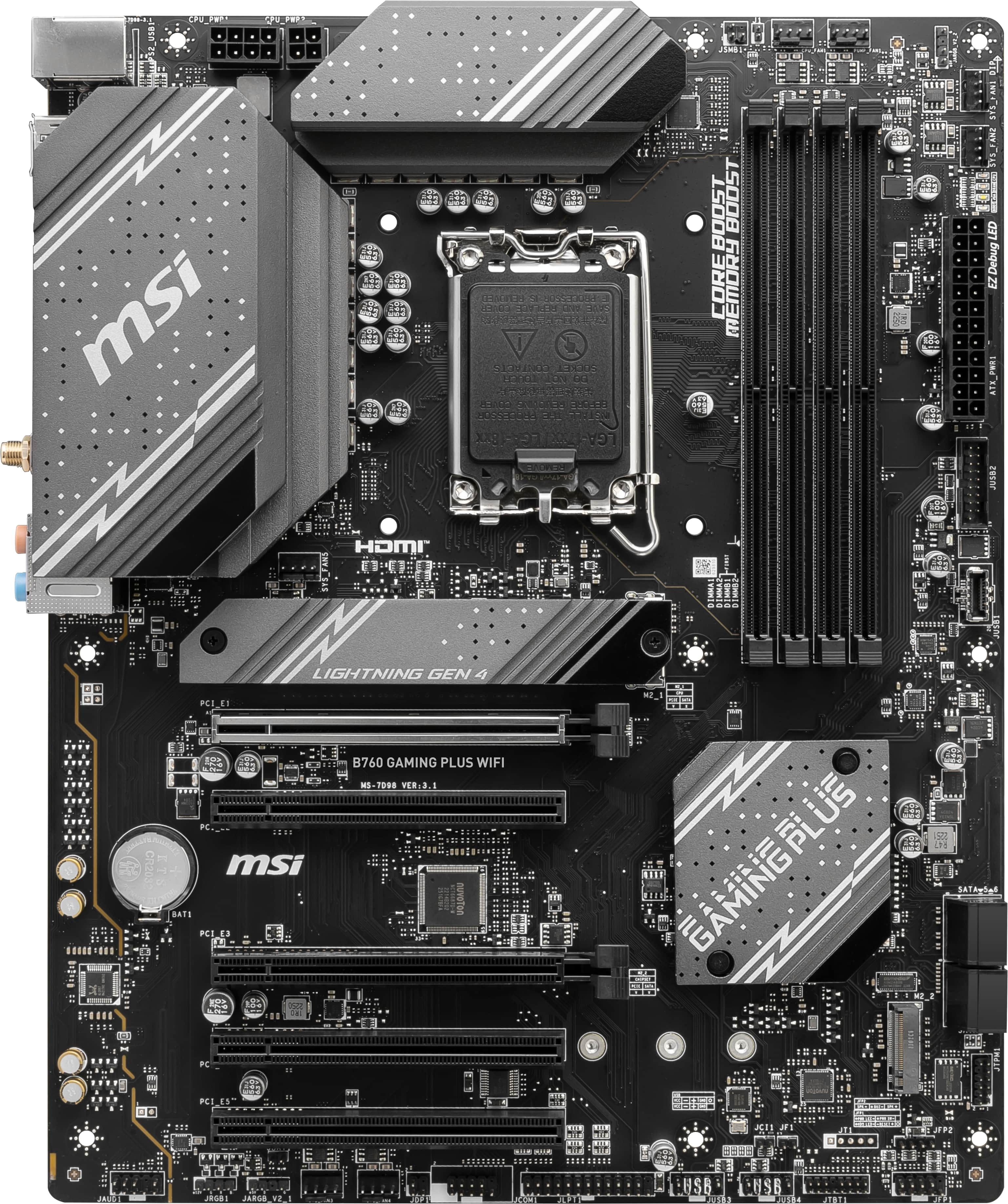

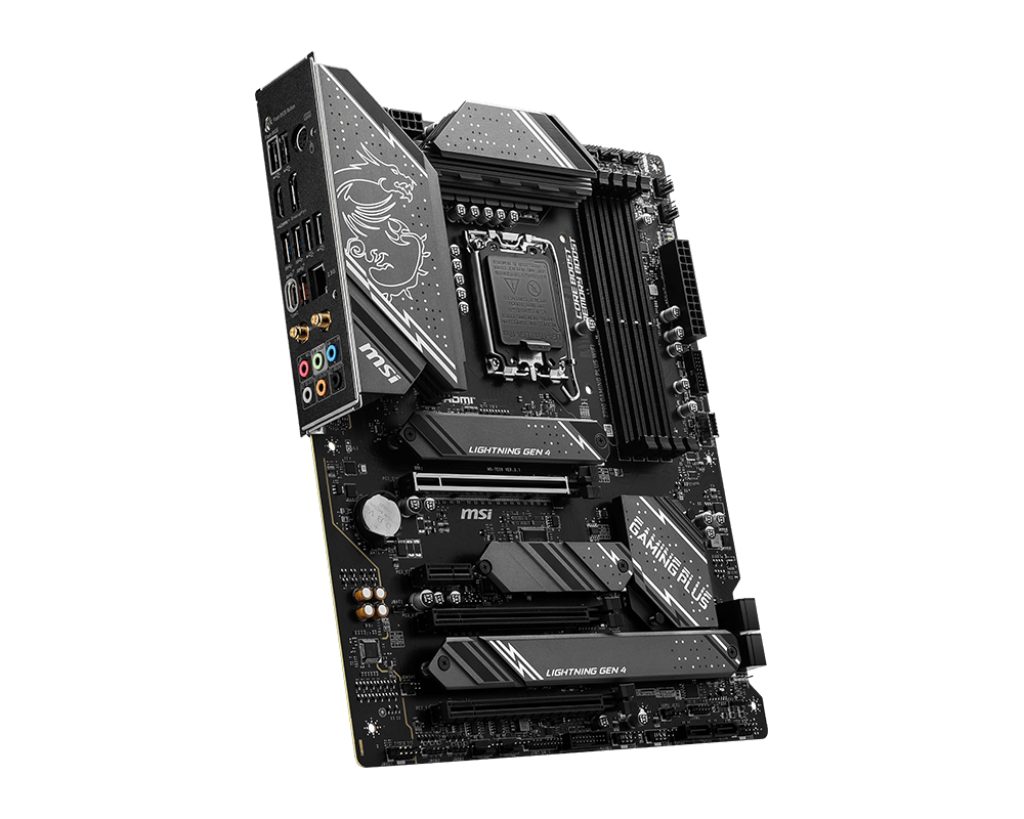

Einige Mainboards sind mit einer integrierten LED-Beleuchtung bestückt. Oft kannst du dank RGB-Steuerung („Rot-Grün-Blau“) deine Wunschfarbe erzeugen. Solche Lichteffekte machen sich gut in einem Gehäuse mit großen Sichtfenstern.

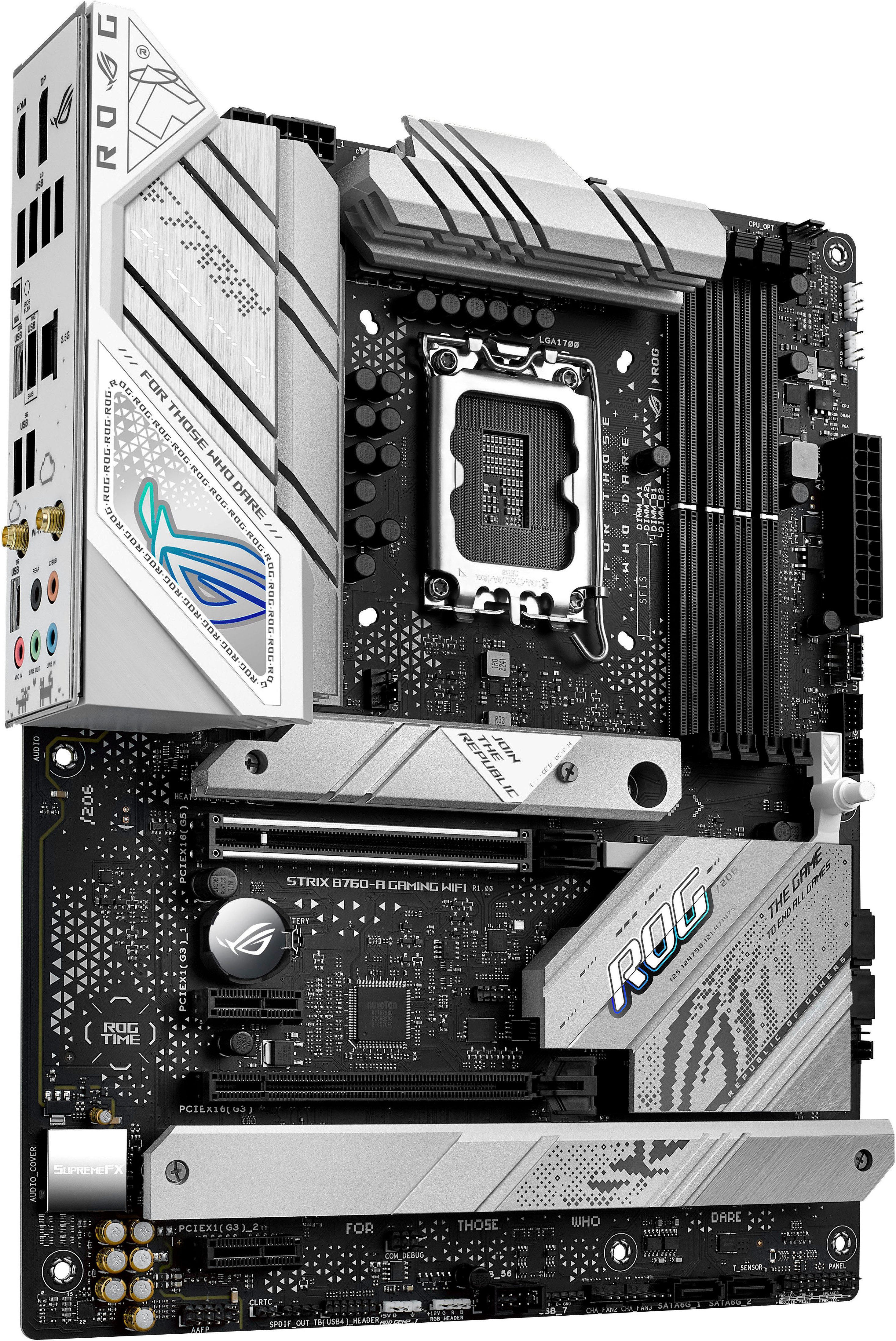

Zusatzausstattung

ATX-Mainboards der Oberklasse sind in der Regel mit Extras ausgestattet. Dazu gehören zum Beispiel robuste I/O-Blenden, Zusatzlüfter für die Leistungselektronik, metallene Steckplätze für bessere Stabilität oder Kühlkörper für SSD-Laufwerke.

Welche ATX-Hauptplatine ist für meinen Computer geeignet?

ATX-Mainboards für Einsteiger- und Office-PCs

Du möchtest einen Computer zusammenstellen, mit dem du hauptsächlich Büroarbeiten erledigen, im Web browsen, E-Mails checken und gelegentlich ein einfaches Spiel spielen kannst. Für einen solchen PC reicht ein Einsteiger-Mainboard mit Grundfunktionalität, einem Erweiterungsslot und den wichtigsten Schnittstellen wie USB, HDMI und LAN. Solche Boards bekommst du ab knapp 45 €.

ATX-Hauptplatinen für solide Mittelklasse-Computer

Dein Computer soll als Multitalent sowohl Office-Aufgaben als auch Kreativ-Tools und aktuelle Games beherrschen. Deshalb entscheidest du dich für ein Mittelklasse-Mainboard mit zwei bis drei Erweiterungsslots und einer Vielzahl von Schnittstellen wie USB, HDMI, DisplayPort, Lightning-Port und Ethernet. Die Preise liegen zwischen rund 150 und 200 €.

ATX-Motherboards für High-End-PCs

Du möchtest aktuelle Games in höchster Qualität spielen und professionelle Kreativsoftware einsetzen. Aus diesem Grund sollte die Basis für dein zu errichtendes High-End-System ein leistungsstarkes Mainboard mit dem aktuell besten Chipsatz, optimierter Stromversorgung, bis zu sechs Erweiterungsslots und schnellen Schnittstellen inklusive Wi-Fi 6 sowie 2,5- bis 10 Mbit/s-Ethernet sein. Kostenpunkt: etwa 200 bis 430 €.
