Netzteile

Netzteile versorgen die Komponenten und Akkus vieler stationärer und mobiler Elektrogeräte mit Strom. Welches Netzteil sich für welches Endgerät eignet und was du bei der Auswahl beachten solltest, erfährst du in diesem Ratgeber.

Inhaltsverzeichnis

> Was ist ein Netzteil und wofür brauchst du es?
> In welchen Ausführungen bekommst du Adapter fürs Stromnetz?
> Was solltest du bei der Auswahl eines Netzadapters beachten?
> Welches Ladegerät passt zu deiner Elektronik?

Was ist ein Netzteil und wofür brauchst du es?

• Ein Netzteil ist ein Adapter, der den 220-Volt-Starkstrom aus der Steckdose in die für kleine Elektrogeräte erforderlichen Spannungen zwischen 5 und 24 Volt (V) umwandelt.
• Durch die niedrige Ausgangsspannung ist der Gebrauch von Netzteilen nahezu ungefährlich.
• Die meisten Netzadapter sind so kompakt, dass sie auch ins kleine Reisegepäck passen. Darüber hinaus kommen sie mit Netzspannungen anderer Länder zwischen 110 und 230 V zurecht.
• Stabilisatoren und Spannungsregler in Netzteilen dosieren den Strom zum schonenden Aufladen der Akkus.
• Mehrere identische Netzteile lassen sich an strategisch günstigen Punkten im Haus oder Büro verteilen, damit du mehr Flexibilität beim Laden und Arbeiten hast.

In welchen Ausführungen bekommst du Adapter fürs Stromnetz?

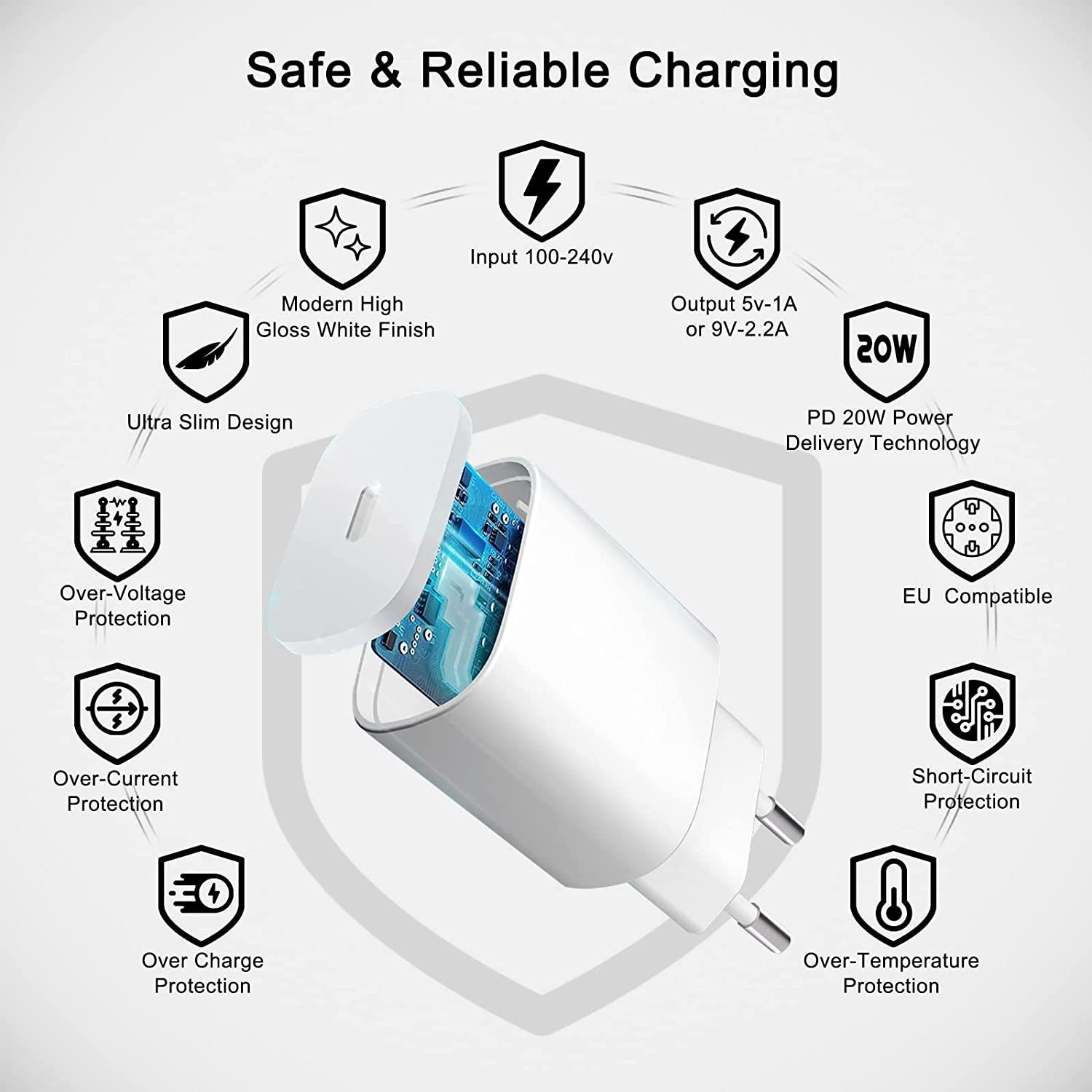

USB-Netzteile

USB-Netzteile („Universal Serial Bus“) sind mit einer bis vier USB-Buchsen ausgestattet, an die typischerweise Mobilgeräte wie Smartphones oder Tablets angeschlossen werden. Die leichten und kompakten Ladegeräte werden meist direkt mit der Steckdose verbunden, es gibt dann also kein Kabel. Dank Standardisierung arbeiten die zwischen 10 und 30 € erhältlichen USB-Netzteile mit Geräten unterschiedlicher Hersteller zusammen.

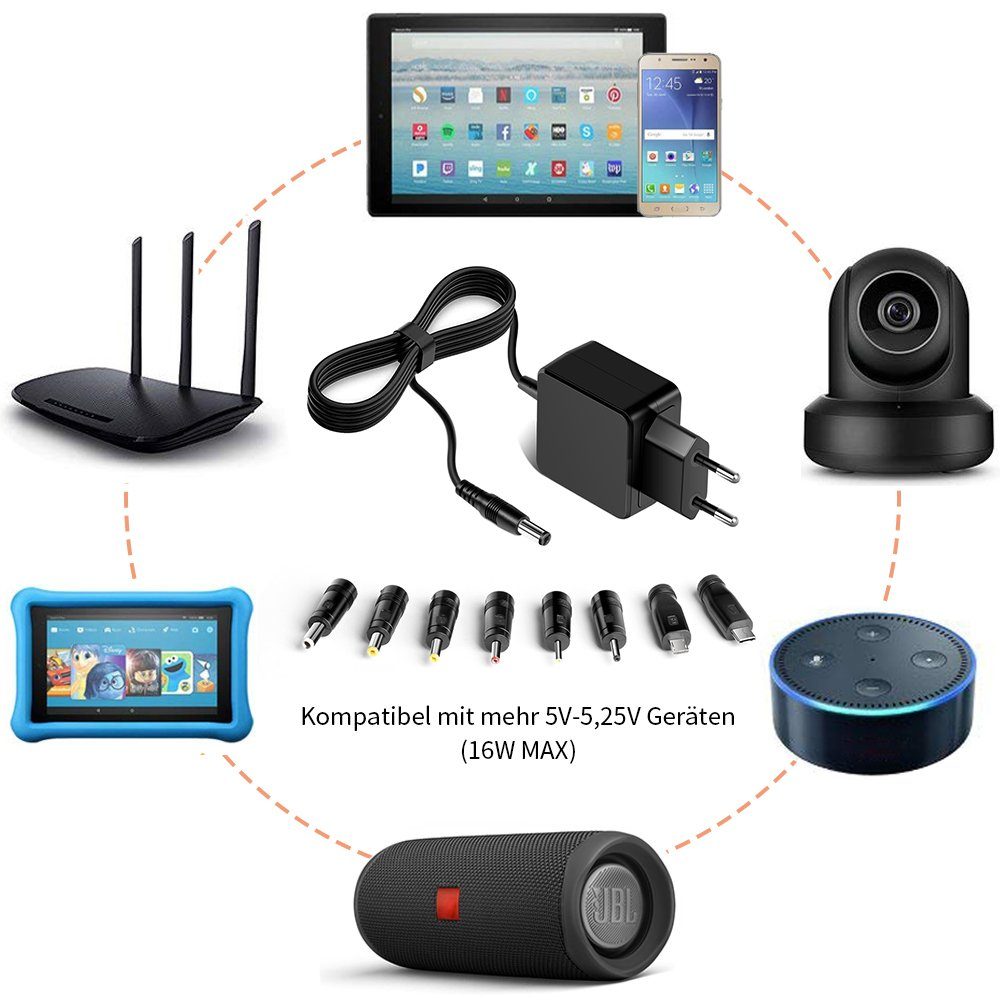

Universal-Netzteile

Universal-Netzteile sind ebenfalls herstellerunabhängig und versorgen eine Vielzahl von Elektrogeräten mit Energie. Sie sind nicht nur für Mobilgeräte, sondern auch für PC-Peripherie, elektronische Spielzeuge oder Unterhaltungselektronik geeignet. Die Ausgangsspannung lässt sich meist in mehreren Stufen an die jeweiligen Erfordernisse anpassen. Adapterstecker sorgen für eine sichere Verbindung mit dem Endgerät. Die Preisspanne beträgt circa 5 bis 70 €.

Kamera-Netzteile

Kamera-Netzteile eignen sich wahlweise zur Stromversorgung von Digitalkameras und Camcordern oder zum Laden der entsprechenden Akkus. Dafür sind die Gehäuse mit passgenauen Aussparungen für die Akkuzellen versehen, weshalb sie meist nur mit der bestimmten Produktlinie eines Herstellers zusammenarbeiten. In ein Kamera-Netzteil investierst du etwa 5 bis 40 €.

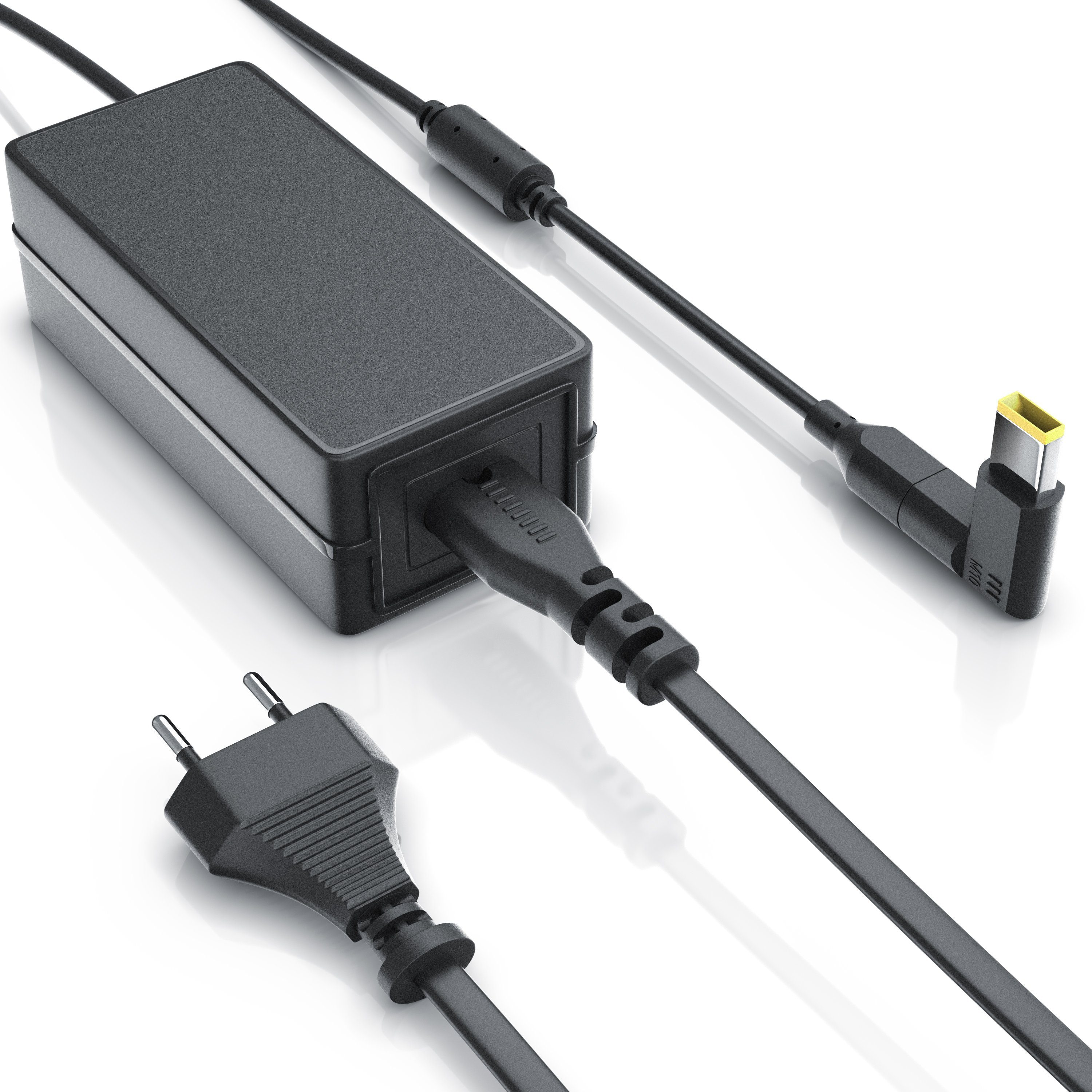

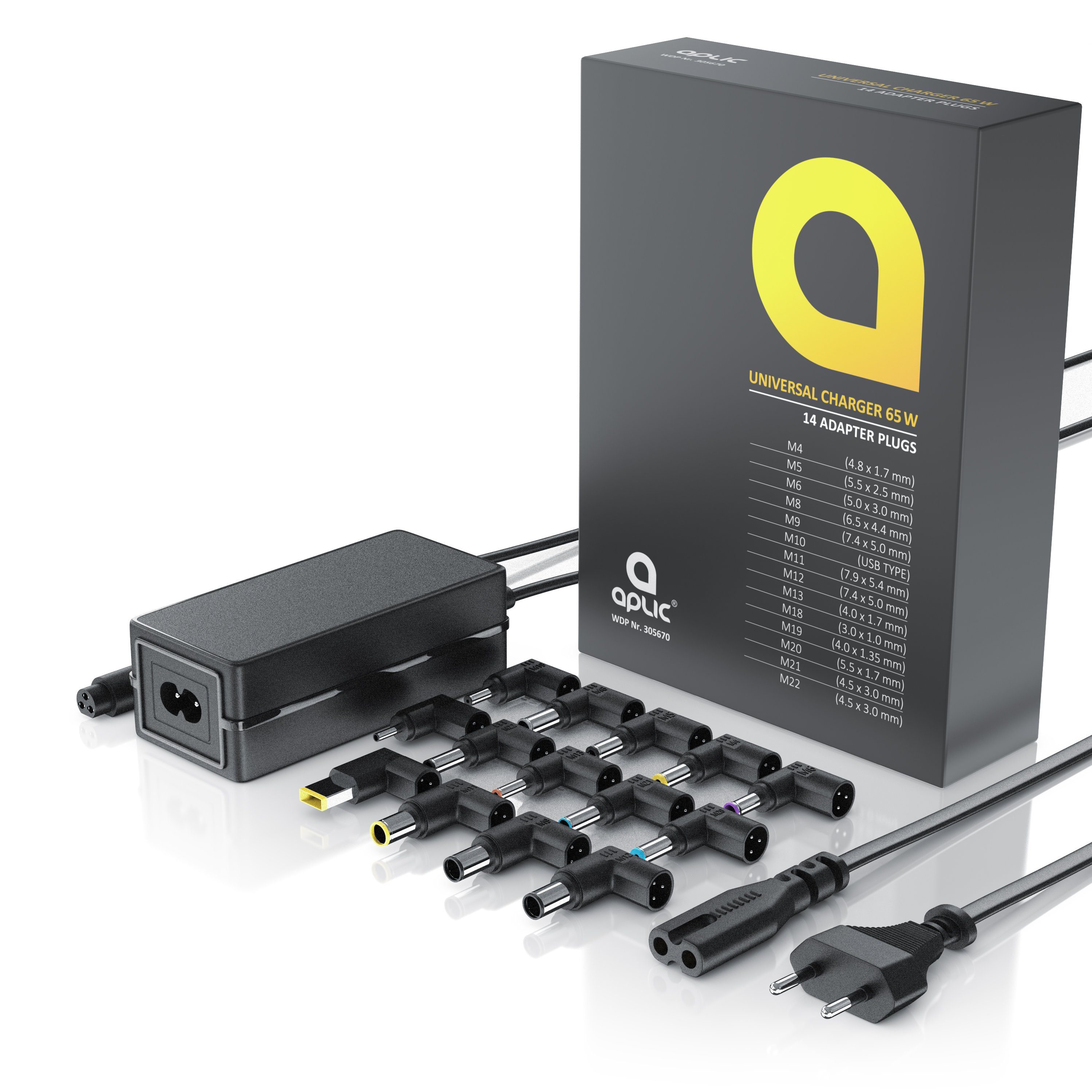

Notebook-Netzteile

Notebook-Netzteile dienen als Ersatz oder Ergänzung für das im Lieferumfang deines Laptops enthaltene Ladegerät. Starke Transformatoren erzeugen die zum Laden und Betreiben von Mobilcomputern erforderlichen Spannungen und Stromstärken. Die vergleichsweise großen und schweren Gehäuse werden über ein separates Stromkabel mit der Steckdose verbunden. Für verschiedene Laptop-Modelle sind meist diverse Adapterstecker im Lieferumfang eines Notebook-Netzteils enthalten. Notebook-Netzteile kosten zwischen rund 15 und 105 €.

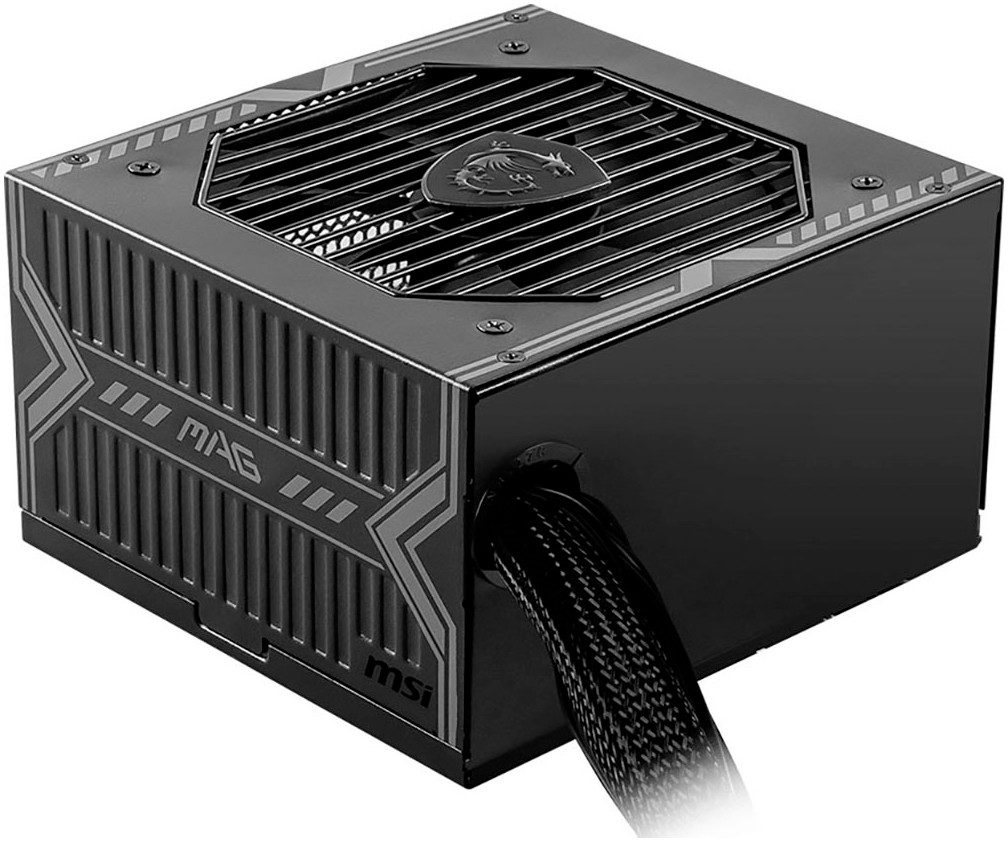

PC-Netzteile

PC-Netzteile werden in das Gehäuse eines stationären Computers eingebaut und versorgen alle Komponenten wie Hauptplatine, Prozessor, Laufwerke und Grafikkarte mit Energie. Die in verschiedenen Watt-Stärken angebotenen Hochleistungsnetzteile funktionieren dank standardisierter Abmessungen und Anschlüsse mit Desktop-PCs unterschiedlicher Marken. Kostenpunkt je nach Leistung und Ausstattung: rund 30 bis 450 €.

Kfz-Netzteile

Kfz-Netzteile werden in der Regel an die 12-V-Zigarettenanzünderbuchse angeschlossen und stellen bei Autofahrten Energie in verschiedenen Spannungen und Stromstärken für Handys, Tablets, portable Geräte zur Navigation und Ähnliches bereit. Ausgangsseitig sind solche für circa 5 bis 55 € erhältlichen Adapter entweder mit USB-Buchsen oder Steckern für Geräte bestimmter Hersteller ausgestattet.

Was solltest du bei der Auswahl eines Netzadapters beachten?

Leistungswerte

Die Leistung eines Netzteils wird entweder in Watt (W) oder in der Kombination aus Spannung in Volt (V) und Stromstärke in Ampere (A) angegeben. Da sich die Leistung aus Spannung mal Stromstärke errechnet, stellt beispielsweise ein 10-W-Netzteil bei einer Ausgangsspannung von 5 V eine Stromstärke von 2 A (5 V x 2 A = 10 W) zur Verfügung.

Kompatibilität mit dem aufzuladenden Gerät

Ein geeignetes Netzteil zu finden gelingt, wenn du über die benötigten Stromstärken und Spannungen der zu versorgenden Geräte Bescheid weißt:

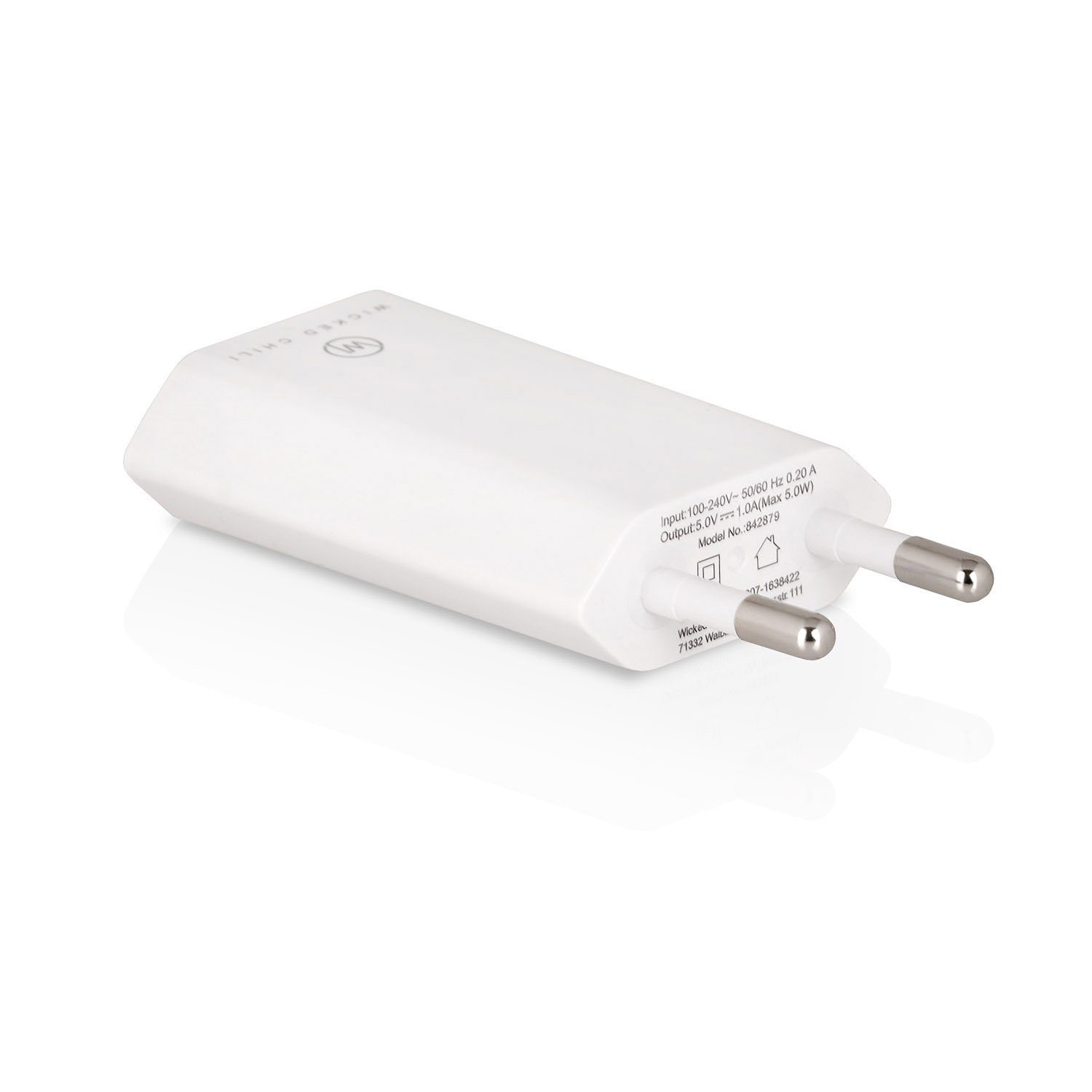

• Herkömmliche Handys und kleine Tablets kommen mit 5 V und 1 bis 2 A (also 5 bis 10 W) aus.
• Die meisten Tablets brauchen einen Ladestrom von 2 bis 5 A bei einer Spannung von 5 V, also 10 bis 25 W.

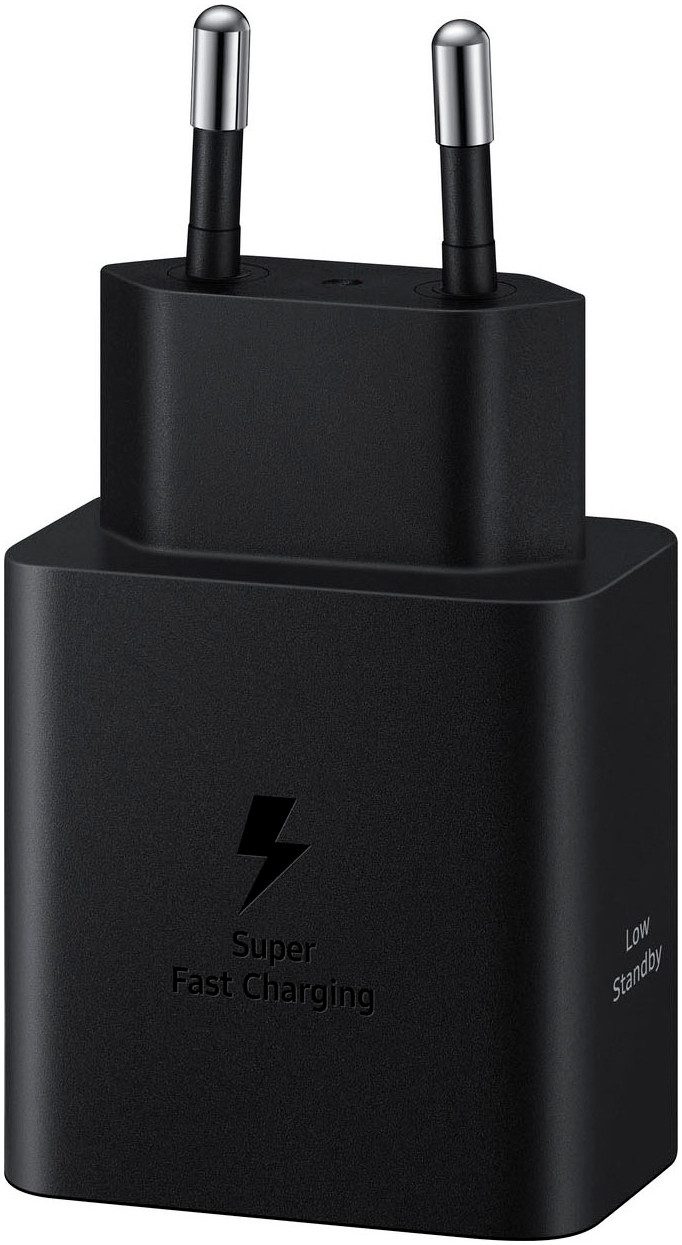

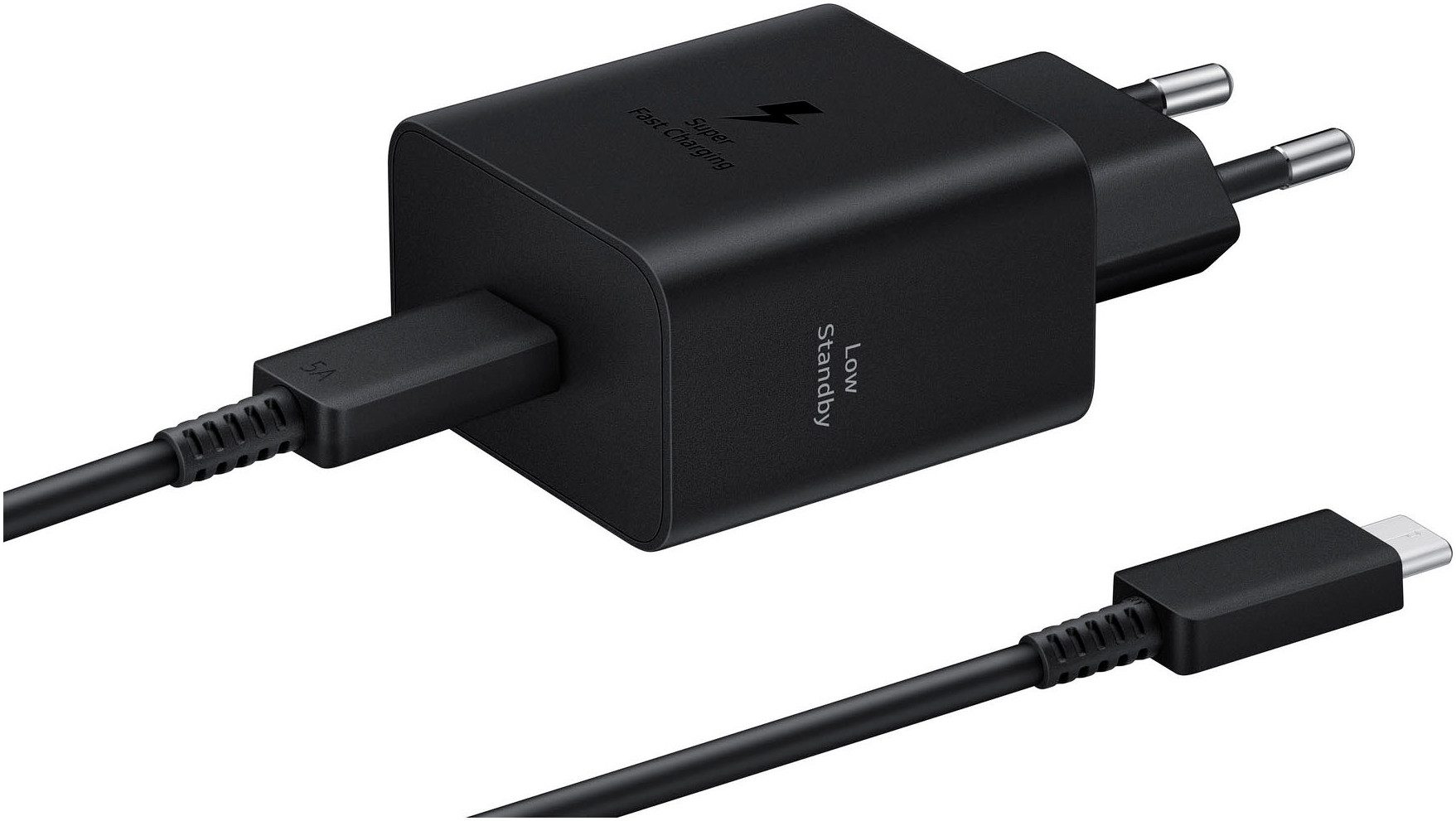

• Mobilgeräte mit Schnellladefunktion sind meist auf Netzteile mit einer Leistung von 30 bis 50 W angewiesen.
• Laptops und Notebooks werden meist mit einer Spannung von 15 bis 19 V und einer Stromstärke zwischen rund 3 und 5 A geladen und betrieben, was etwa einer Wattleistung von 50 bis 100 W entspricht.
• Viele Peripheriegeräte für den PC wie Router, Drucker oder Scanner benötigen zum Betrieb unterschiedliche Spannungen und Leistungswerte – ein Blick in die Bedienungsanleitung oder auf den Gehäuseboden hilft weiter.

Exakte Werte berücksichtigen

Für den sicheren Betrieb von Netzteilen gilt: Die Spannung in Volt muss mit dem angeschlossenen Gerät harmonieren, während die Stromstärke in Ampere und die Leistung in Watt nur bei Bedarf abgerufen werden. Du kannst also auch ein 50-W-Netzteil an einem kleinen Smartphone betreiben, wenn die erforderliche Gerätespannung von 5 V nicht überschritten wird. Anders verhält es sich bei Geräten, die viel Strom ziehen: Mit einem 10-W-Netzteil (2 A bei 5 V) kannst du kein Tablet laden, das eine Stromstärke von 5 A benötigt.

Anschlüsse bei USB-Netzteilen

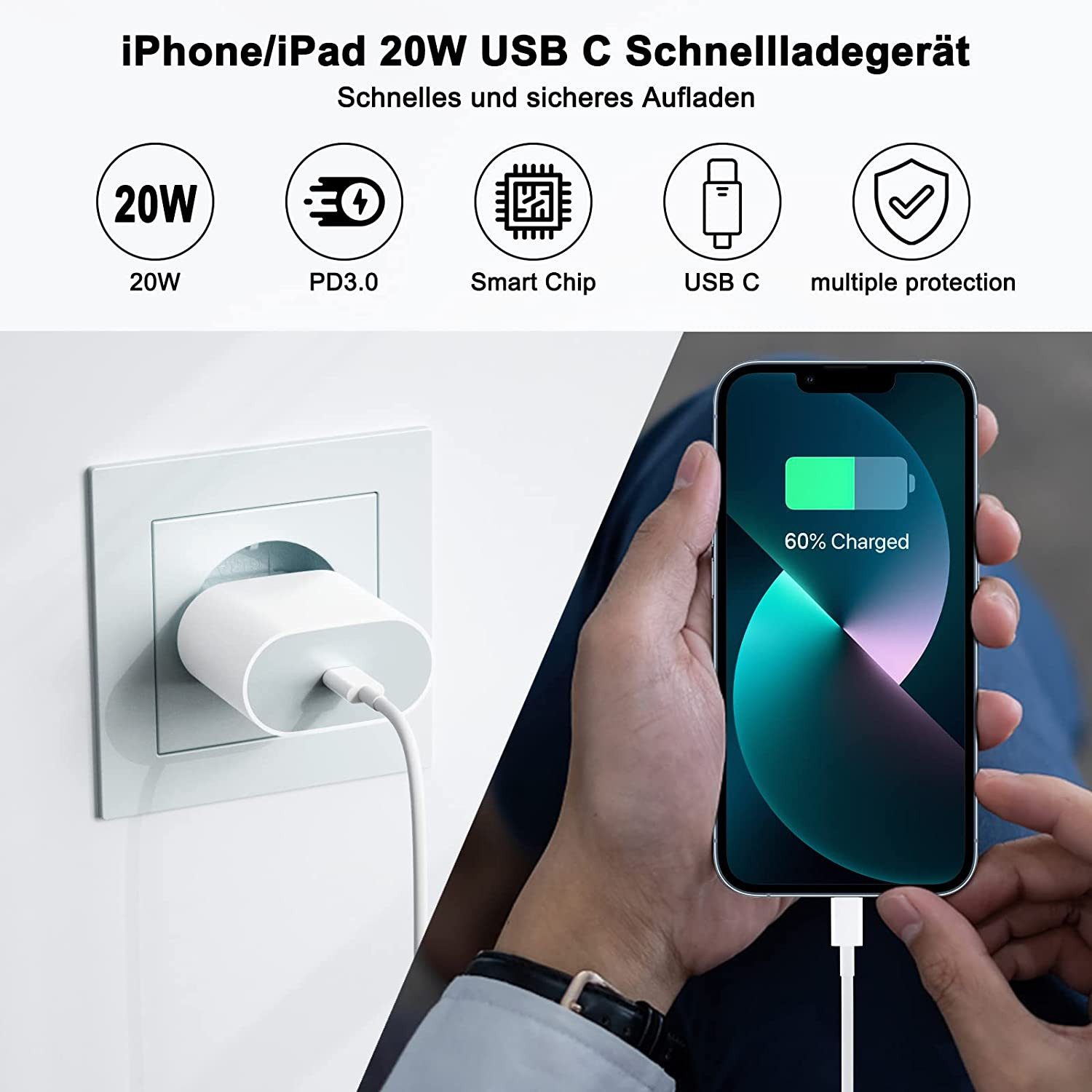

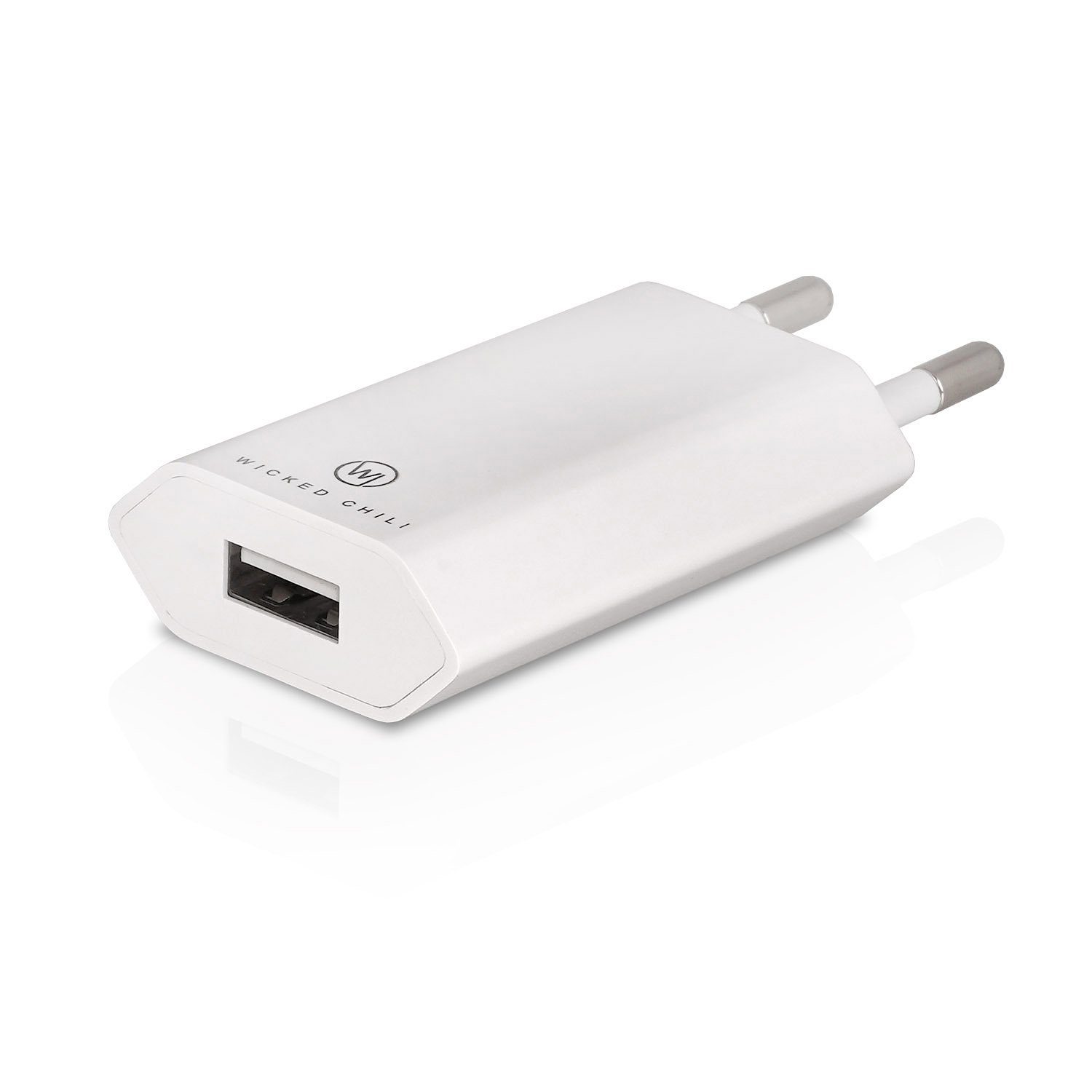

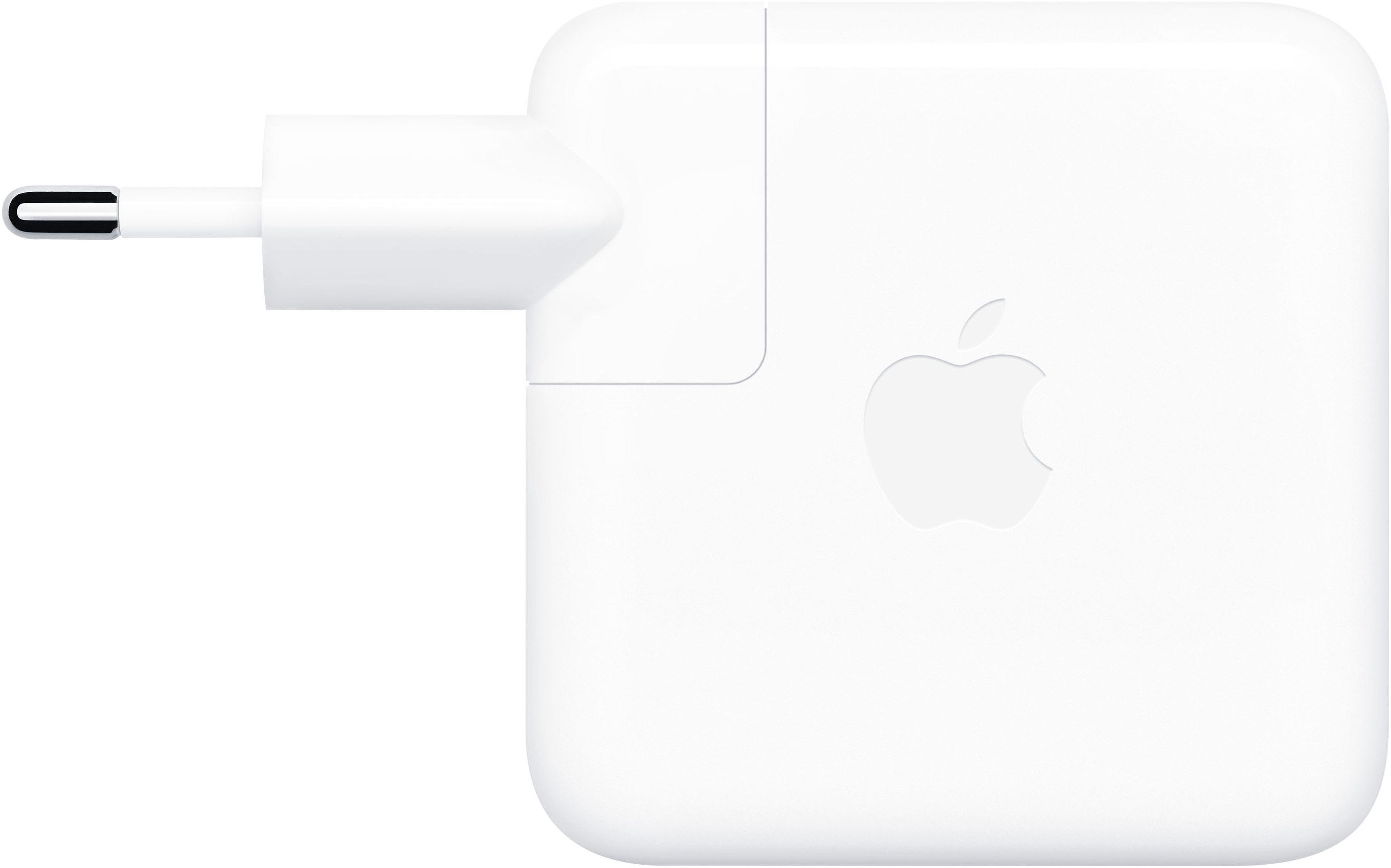

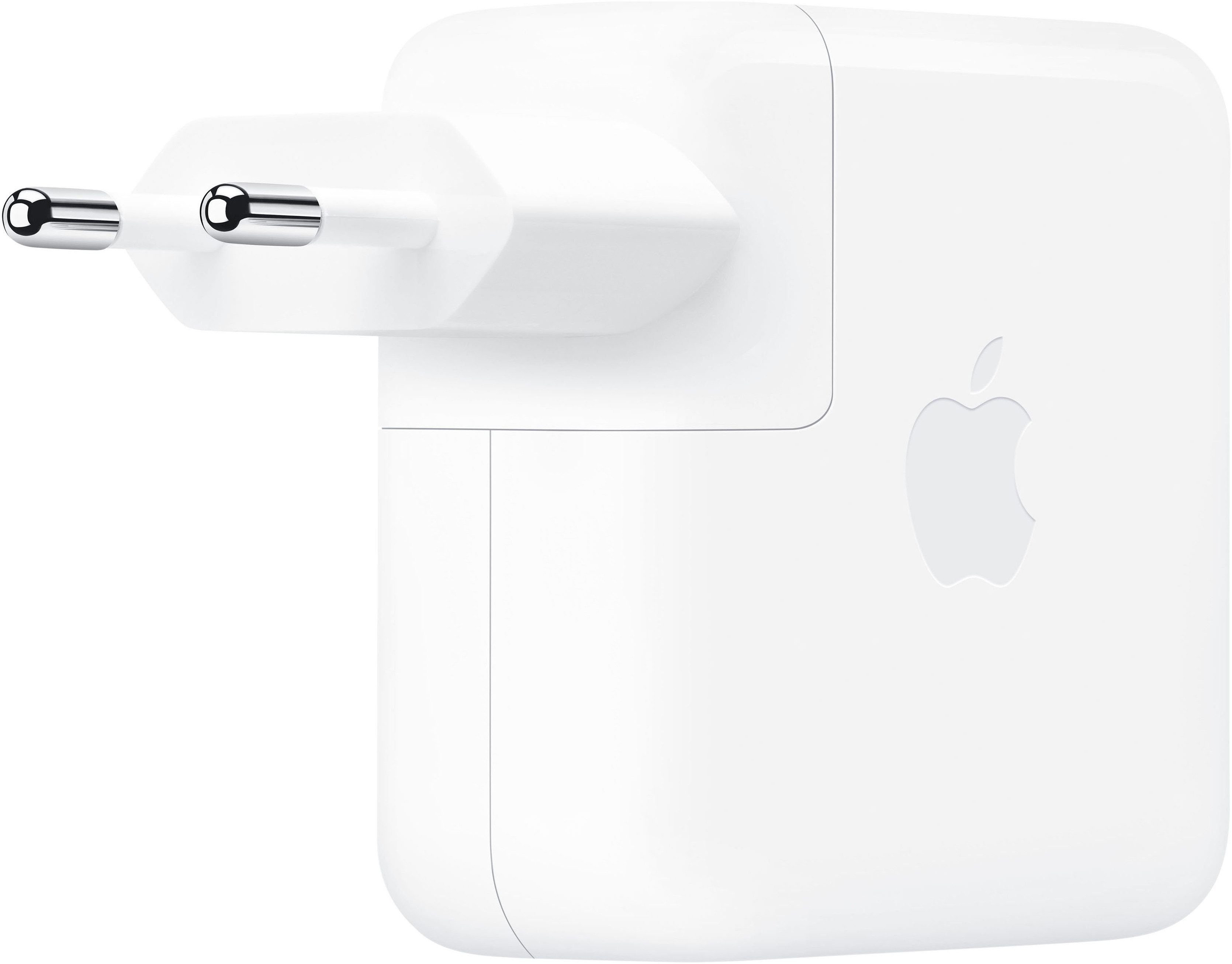

• USB-Netzteile werden meist mit den verbreiteten rechteckigen USB-A-Buchsen angeboten.
• Einige Mobilgeräte-Netzteile sind fest verdrahtet und haben einen bestimmten USB-Stecker (A, Micro oder C) am Kabelende.
• Der neue Standard USB-C wird nur von wenigen Netzteilen direkt unterstützt, hier hilft ein Adapterkabel.

Tipp: Entscheidend für die Verbindung mit dem entsprechenden Mobilgerät ist der Stecker auf der Geräteseite – hier werden verschiedene Buchsen wie USB-A, Micro-USB oder USB-C verwendet.

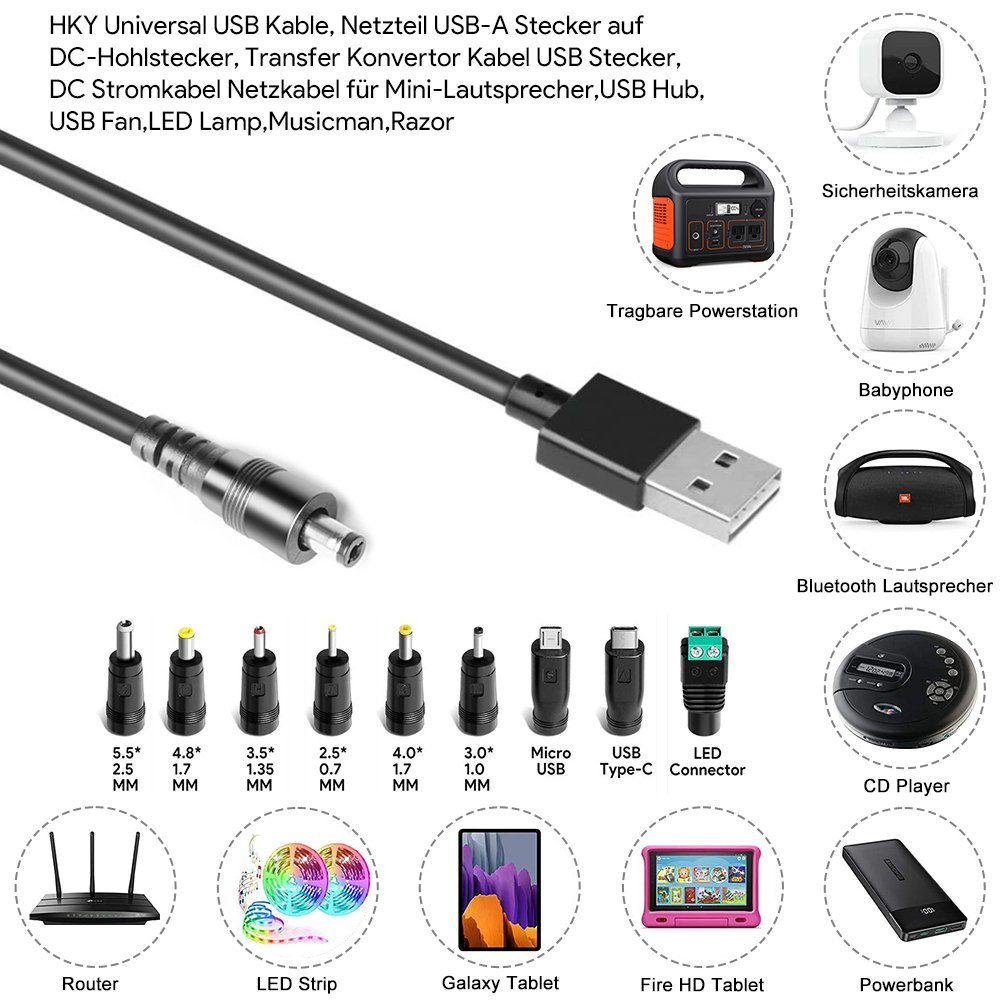

Anschlüsse bei Notebook- und Universal-Netzteilen

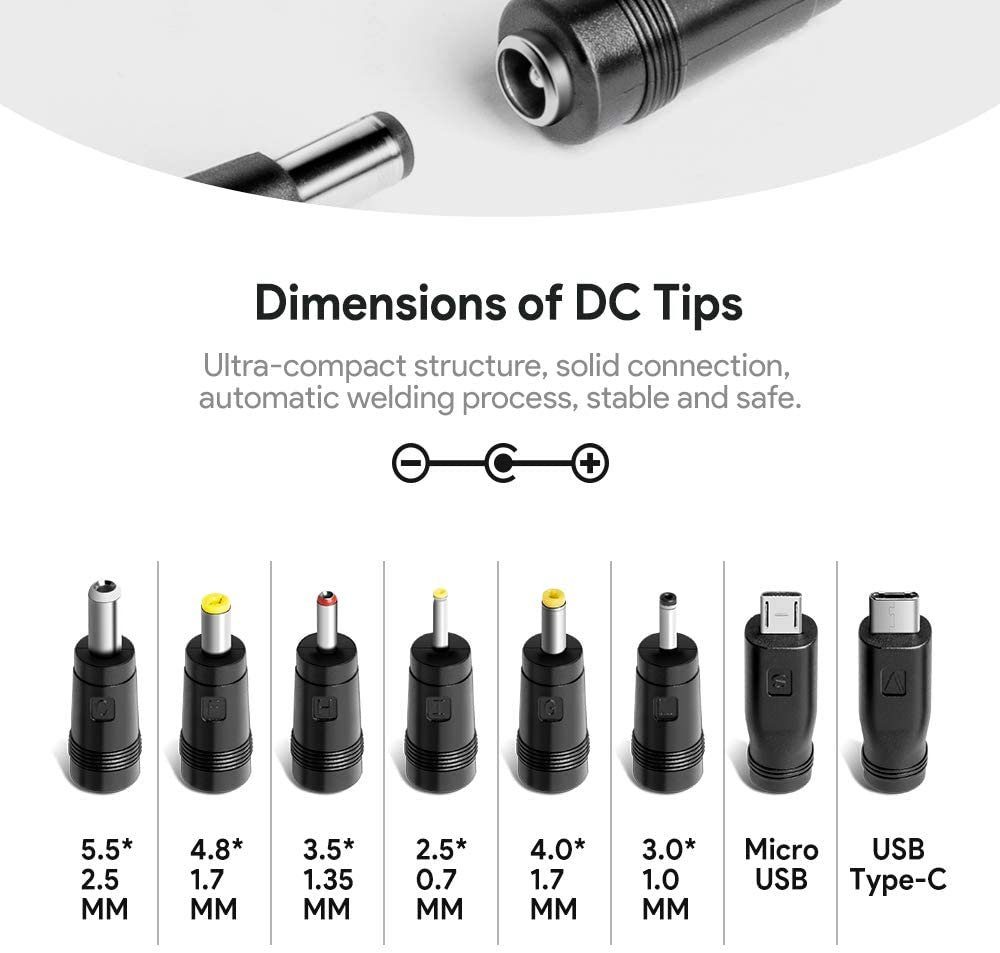

Notebook-Netzteile werden meist über einen zweipoligen Stiftstecker mit einem Außendurchmesser zwischen 2,5 und 6,3 mm mit dem Mobilgerät verbunden. Auch der Innendurchmesser ist variabel und reicht von 0,5 bis 2,5 mm. Oft sind Adapter auf größere oder kleinere Durchmesser im Lieferumfang des Netzteils enthalten.

Tipp: Universal-Netzteile kommen meist mit fünf bis zwölf Adaptersteckern für viele Anschlussvarianten ins Haus.

Vorgaben für PC-Netzteile

PC-Netzteile sind zwar standardisiert, doch nicht jedes Modell passt in jedes Gehäuse. Am weitesten verbreitet ist der Formfaktor ATX, der neben den Abmessungen auch die Zahl und Beschaffenheit der Anschlüsse definiert. Allerdings gibt es auch abweichende Standards wie BTX, CFX, EPS, SFX, TFX oder LFX. Deshalb ist es unerlässlich, dass du in der Betriebsanleitung deines PCs nachsiehst, bevor du dich für ein bestimmtes Modell entscheidest. Selbst beim ATX-Standard gibt es geringfügige Abweichungen in Sachen Abmessungen (Breite x Höhe x Tiefe):

• ATX: 150 x 84 x 140 mm
• ATX large: 150 x 84 x 180 mm
• ATX EPS: 150 x 84 x 230 mm

Spannungsregler

Alle Universal- und einige Notebook-Netzteile sind mit Spannungsreglern ausgestattet, sodass du die benötigte Spannung frei einstellen kannst. Meist erfolgt die Regelung in definierten Schritten, beispielsweise 3, 5, 9, 12, 15 und 20 V. Damit die Spannung nicht versehentlich verstellt werden kann, sind die Regler meist im Gehäuse versenkt und lassen sich nur mit einem Schraubenzieher bedienen.

Stecker fürs Stromnetz

Eingangsseitig passen Netzteile in die hierzulande üblichen Schuko-Steckdosen mit runden Kontakten. Reisenetzteile bieten Steckdosenadapter für den Einsatz in anderen Ländern, beispielsweise für die eckigen Kontakte von in Nordamerika üblichen Steckdosen. Bedenke aber, dass für den Betrieb in Amerika nicht nur ein mechanischer Adapter erforderlich ist, sondern auch eine Elektronik, die mit einer Spannung von 110 V zurechtkommt.

Welches Ladegerät passt zu deiner Elektronik?

USB-Adapter für Handy- und Tablet-Nutzer

Du möchtest dein Smartphone schnell und komfortabel an verschiedenen Stellen im Haus aufladen – wahlweise in Flur, Wohnzimmer und Schlafzimmer oder am Schreibtisch. Damit du flexibel bleibst, solltest du zu Steckdosenadaptern mit vier USB-Buchsen greifen, sodass du auch mehrere Geräte gleichzeitig an einer Stelle aufladen kannst. Empfehlenswert sind Modelle mit der standardisierten Ausgangsspannung von 5 V und bis zu 5 A Ladestrom, sodass du auch dein Tablet auftanken kannst. Leistungsstarke Vierfach-USB-Adapter mit 25 W bekommst du ab etwa 10 €.

Netzteile für Besitzer von Laptops und Desktop-PCs

Um dein Laptop jederzeit an verschiedenen Orten mit Strom zu versorgen, solltest du dich für ein zu deinem Computermodell passendes Netzteil mit 12 bis 24 V und einer Leistung von 100 W entscheiden. Netzteile mit stabiler Ausgangsspannung und langer Lebensdauer bekommst du für circa 50 bis 100 €. Möchtest du deinem Desktop-PC ein stärkeres Netzteil spendieren, greifst du zu Modellen mit hohen Leistungsreserven zwischen 300 und 600 W und leisen Lüftern, die es im Preisbereich zwischen 150 und 220 € gibt. Für High-End- und Gaming-PCs gibt es Netzteile mit bis zu 1.550 W für über 400 €.

Universelle Netzadapter für technikbegeisterte Menschen

Du brauchst verschiedene Netzteile für diverse Geräte wie Computerzubehör, Unterhaltungselektronik und Spielzeug. Auf der sicheren Seite bist du mit einem Universal-Netzteil mit einem weiten Spannungsbereich zwischen 3 und 20 V und einer Leistung von 50 bis 100 W. Gut ist auch, wenn zehn bis zwölf Adapterstecker für verschiedene Gerätestandards vorhanden sind. Solche umfangreich ausgestatteten und flexiblen Netzteile bekommst du ab rund 30 €.
