Kaufberatung Serverschränke

Sichere Gehäuse für die ganze Netzwerktechnik

Serverschränke bieten Platz für die gesamte Netzwerktechnik eines Büros oder Unternehmens. Die robusten Racks bieten unter anderem Schutz vor äußeren Einflüssen und unautorisiertem Zugriff.

Inhaltsverzeichnis

• Was macht einen Serverschrank so wichtig?
• Aus welchen Grundkomponenten besteht ein Rack?
• Wie baue ich einen Serverschrank professionell aus?
• Welches weitere nützliche Zubehör ist für mein Rack geeignet?

Was macht einen Serverschrank so wichtig?

• Ein Serverschrank wird in Fachkreisen auch als Rack bezeichnet. Er dient der strukturierten Unterbringung von Servern, Netzwerkgeräten und zugehörigen Komponenten, was zu einer übersichtlicheren Anordnung führt.
• Die robuste Bauweise aus stabilem Metall schützt die empfindlichen Netzwerkkomponenten vor physischen Schäden, Verschmutzung und anderen Umwelteinflüssen.
• Die Konstruktionsweise eines IT-Schranks sieht den Einbau eines effizienten Kühlsystems vor, das die verbauten Geräte auf einer angemessenen Betriebstemperatur hält und somit Überhitzung vermeidet.
• Durch Führungselemente an der Rückwand unterstützt ein Rack ein sauberes Kabelmanagement, was die Übersicht bei Wartungsarbeiten und Erweiterungen deutlich erhöht.
• Die meisten Serverschränke sind abschließbar, was unbefugten Zugriff verhindert oder zumindest erschwert. Das kommt der Datensicherheit sowie dem physischen Schutz des Equipments zugute.
• Diestandardisierte Höhe der verwendeten Schienen und Komponenten – gemessen in der Einheit RU (für Rack Units) – erlaubt dir das nachträgliche Hinzufügen von Systemkomponenten ohne Platz- und Kompatibilitätsprobleme.

Aus welchen Grundkomponenten besteht ein Rack?

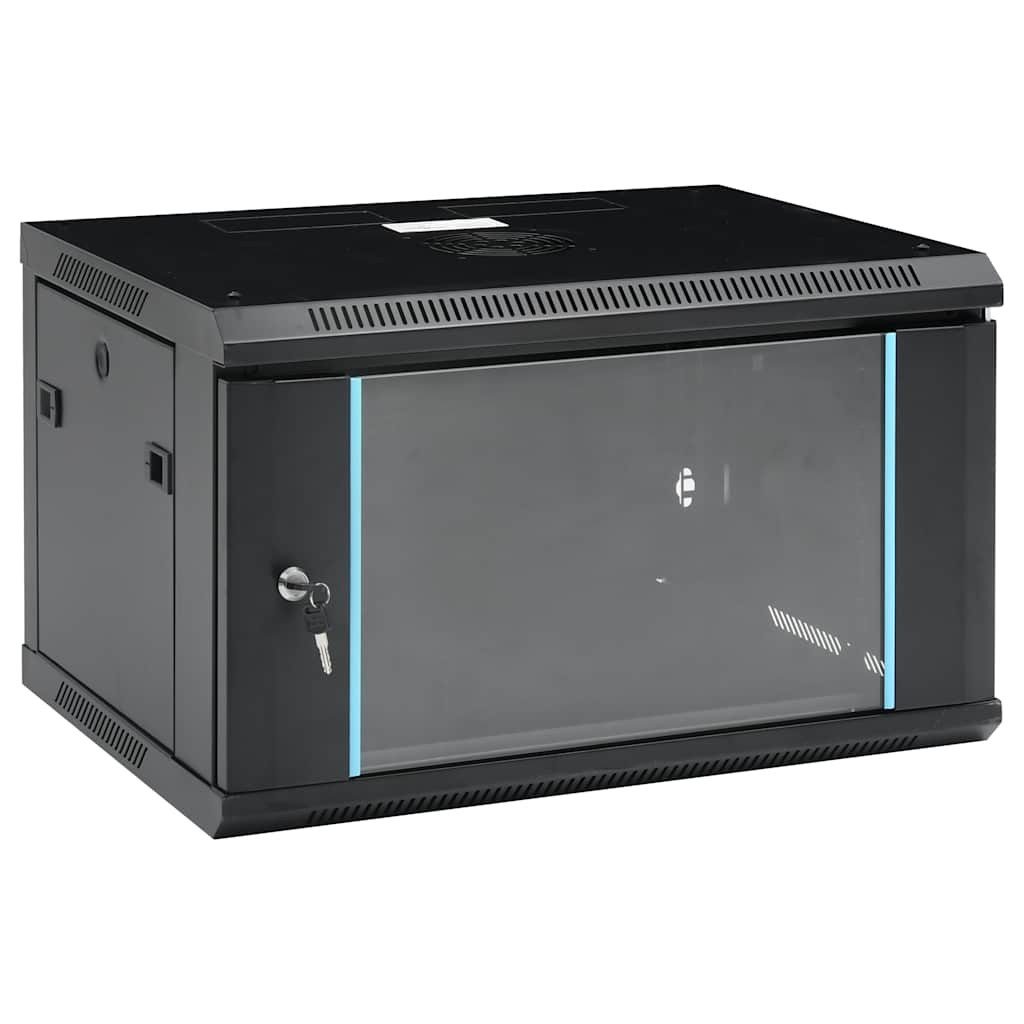

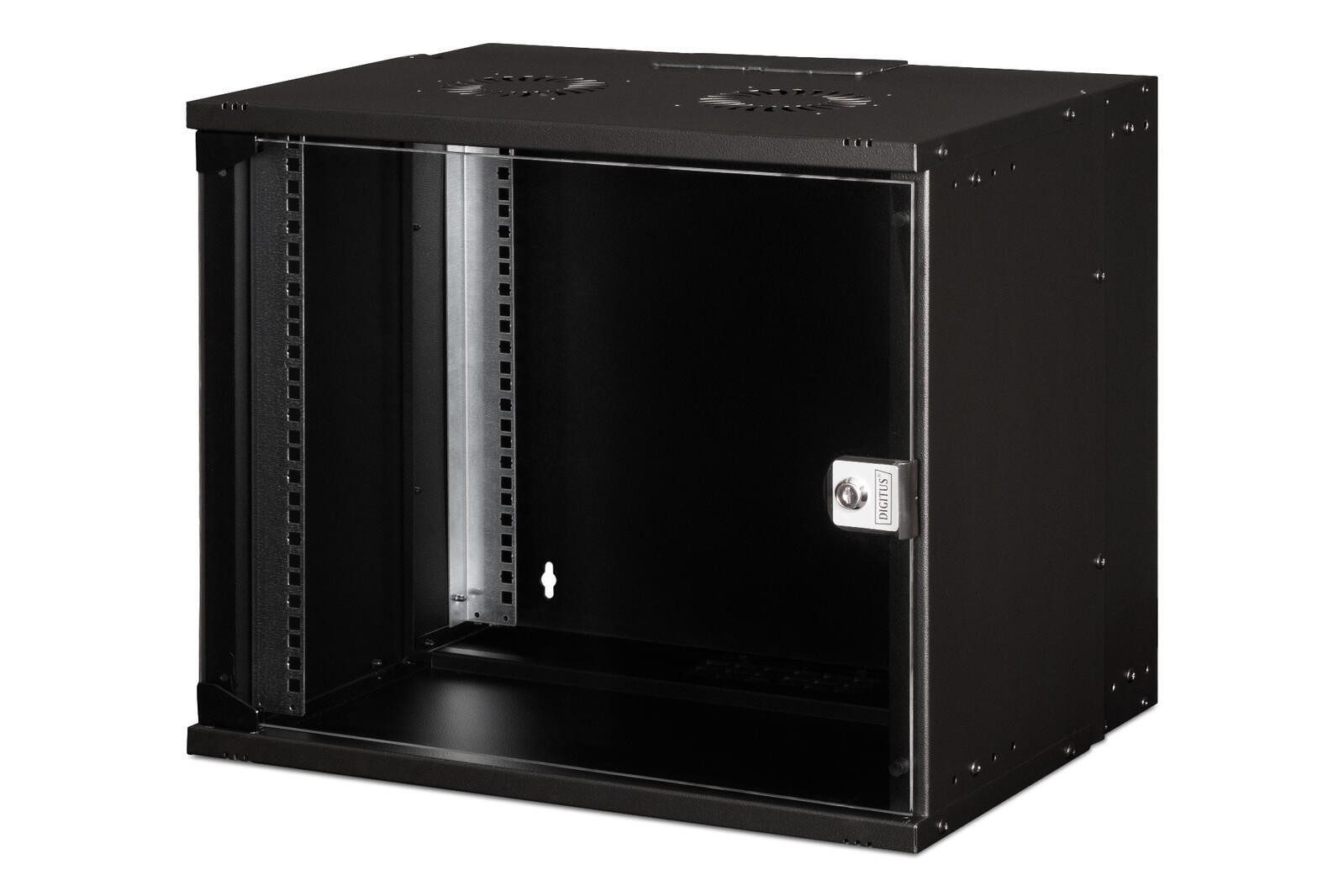

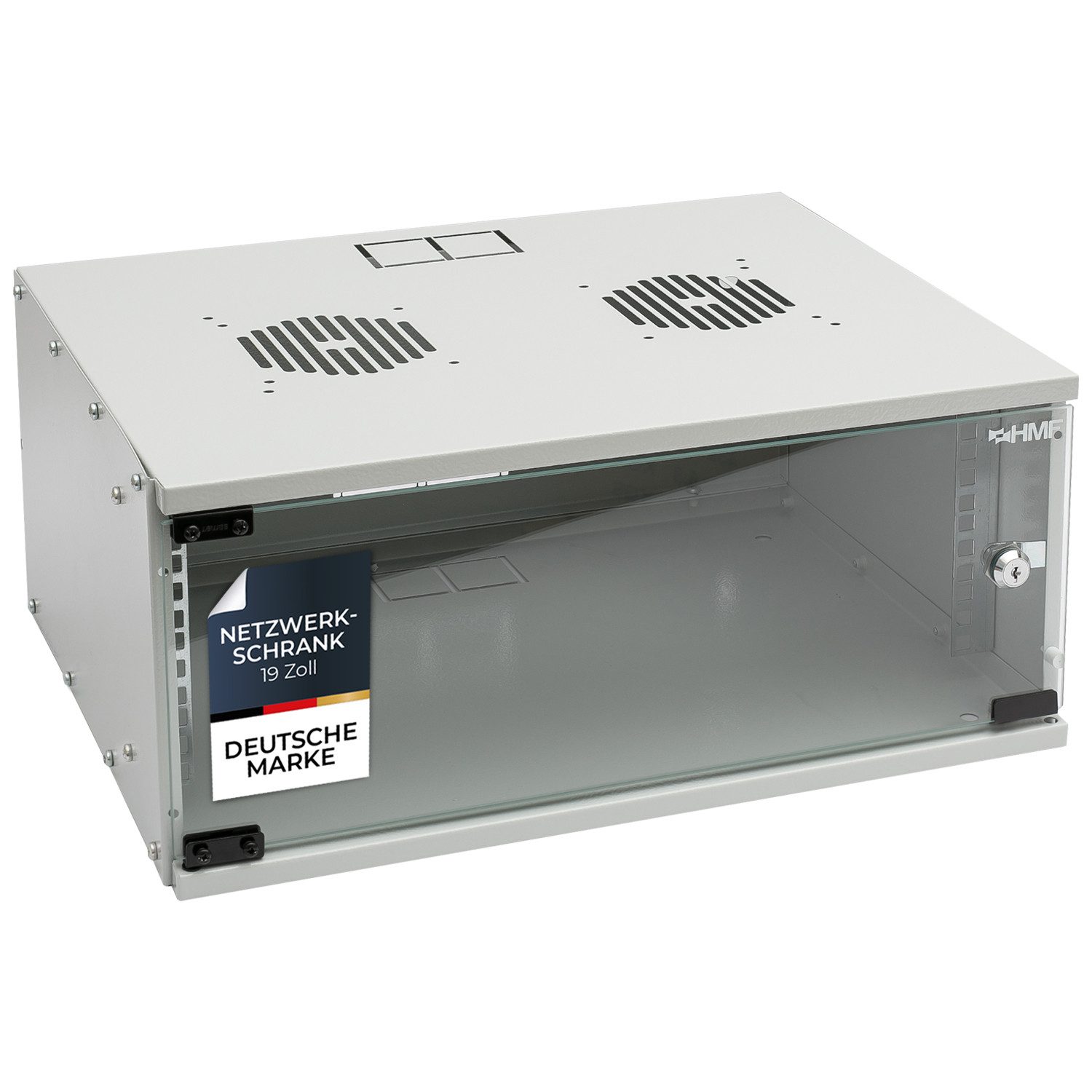

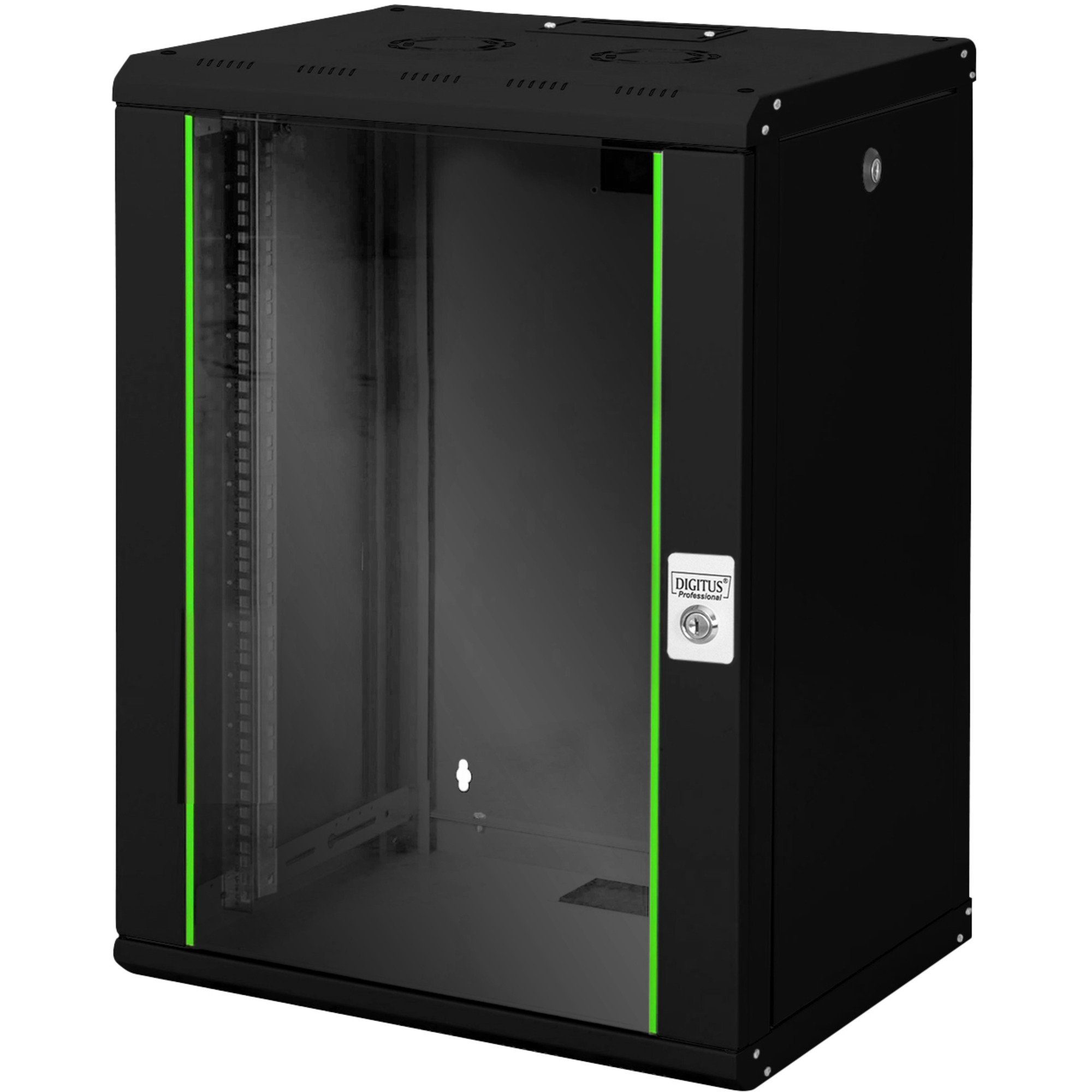

Außengehäuse

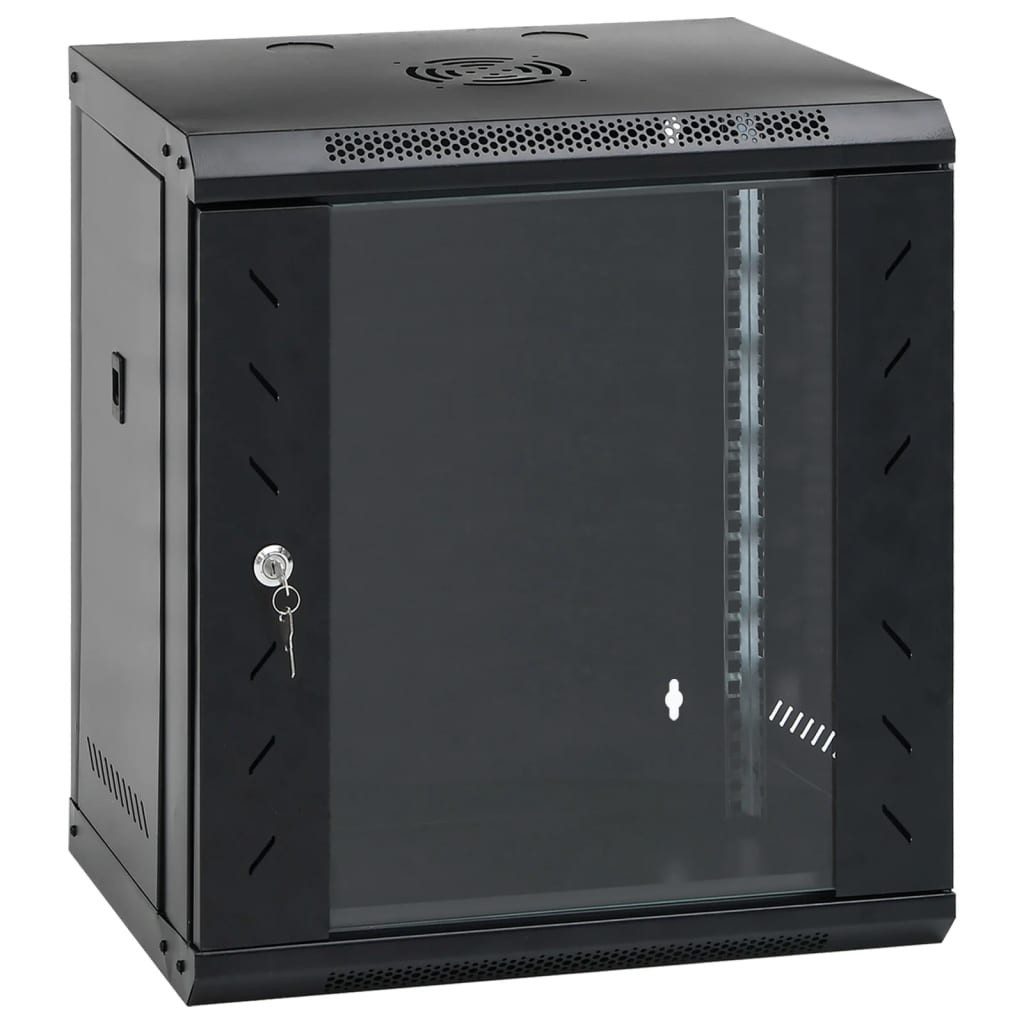

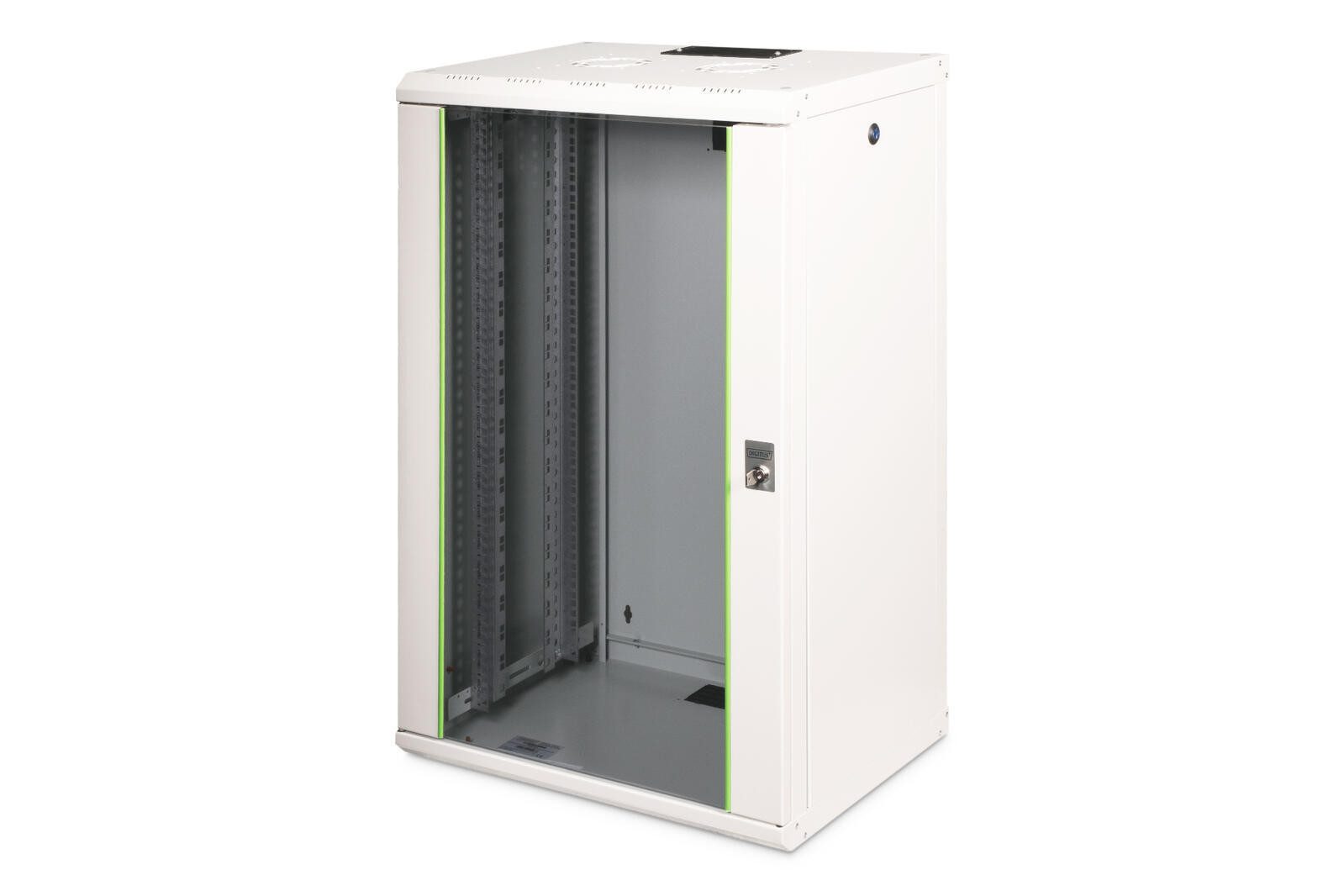

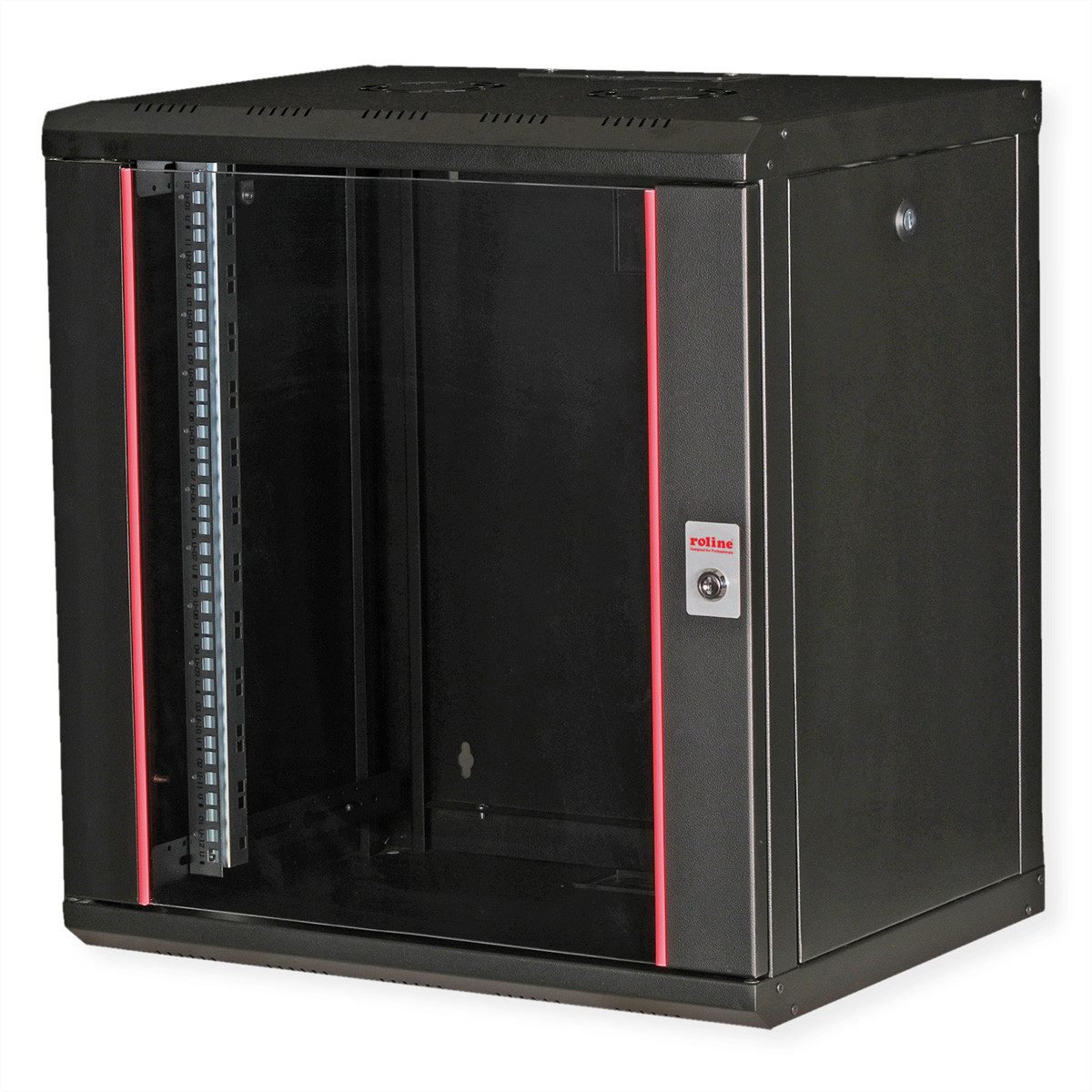

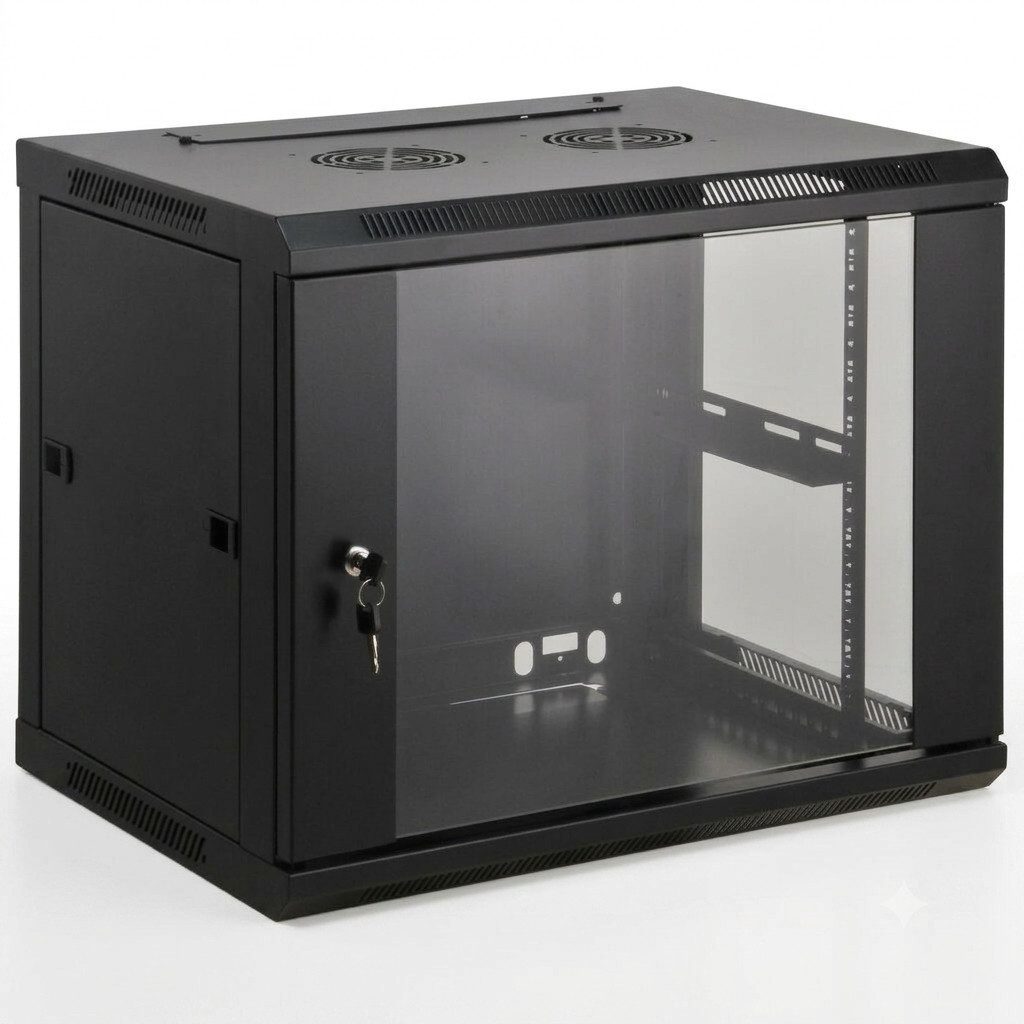

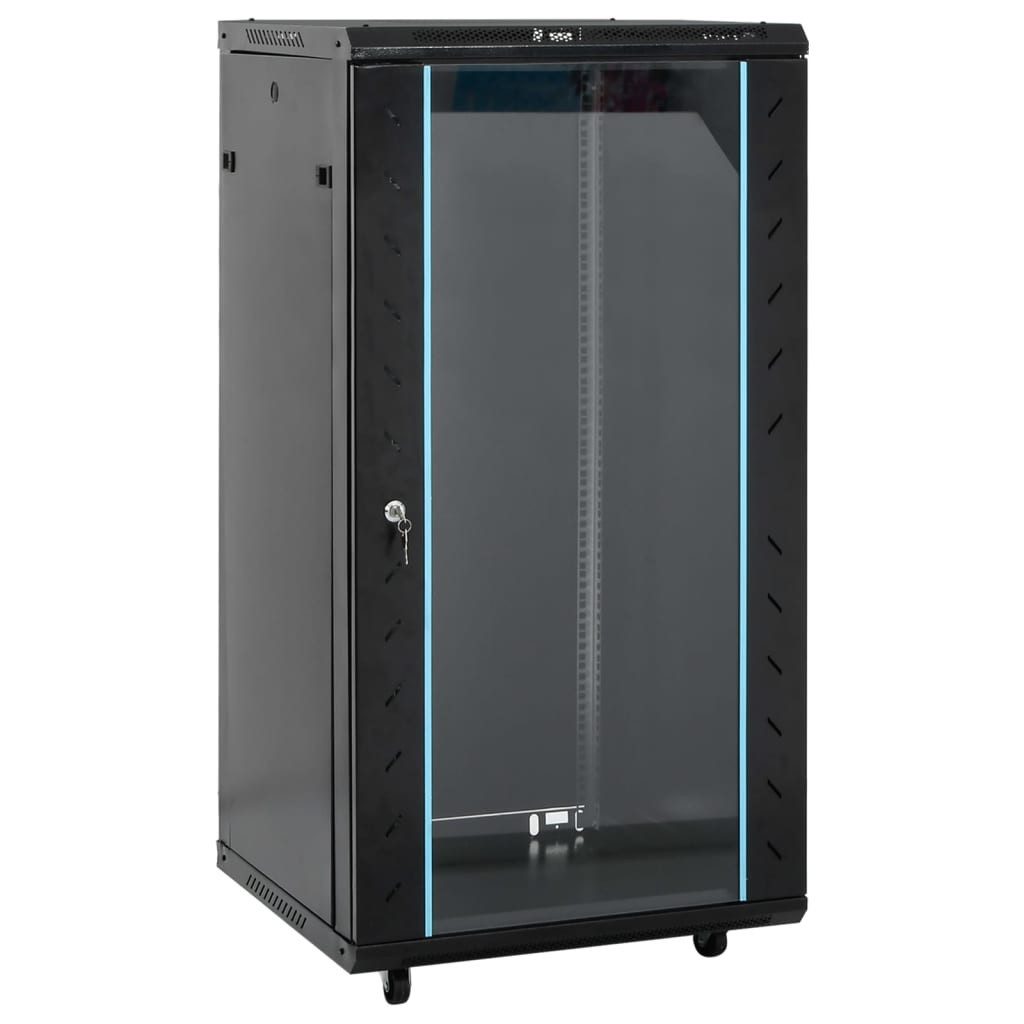

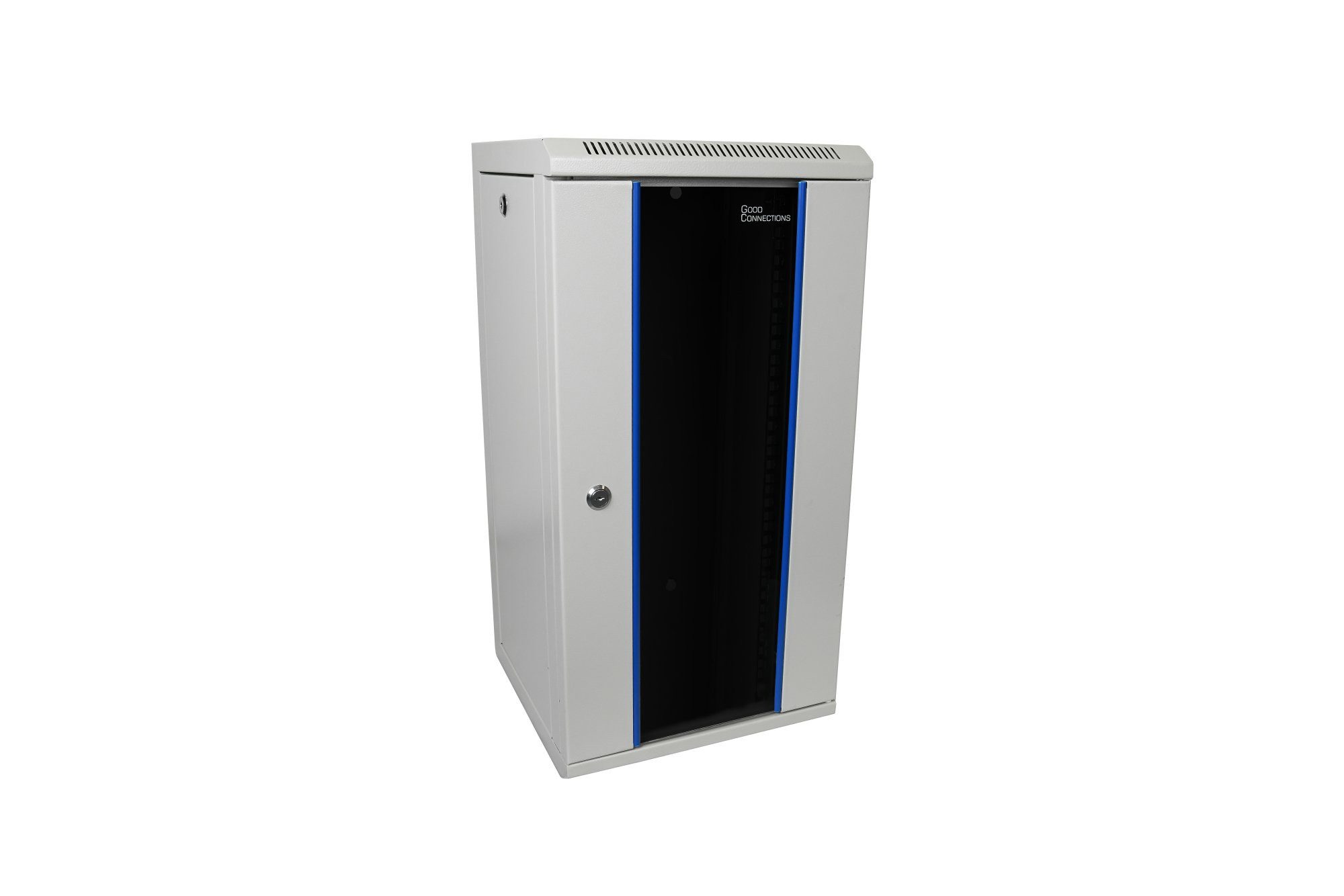

Das Gehäuse wird auch als Rahmen oder Gestell bezeichnet und ist die physische Grundlage für den Netzwerkschrank. Solche Gehäuse gibt es in verschiedenen Höhen mit einer standardisierten Breite von 19 Zoll (48,26 cm) zur Wandmontage oder Aufstellung auf dem Boden. In der Regel werden Gestelle aus robustem, verwindungssteifem Stahlblech gefertigt.

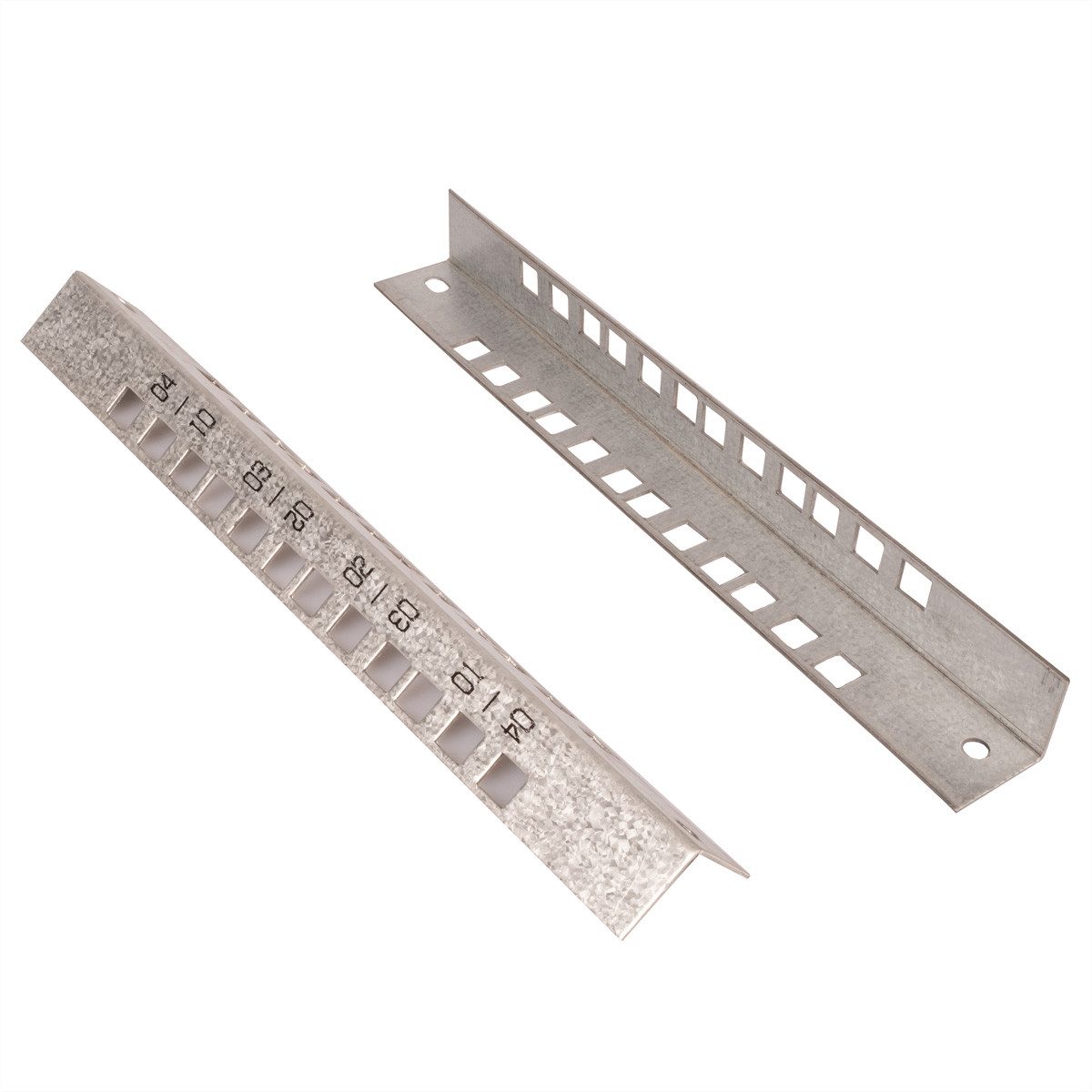

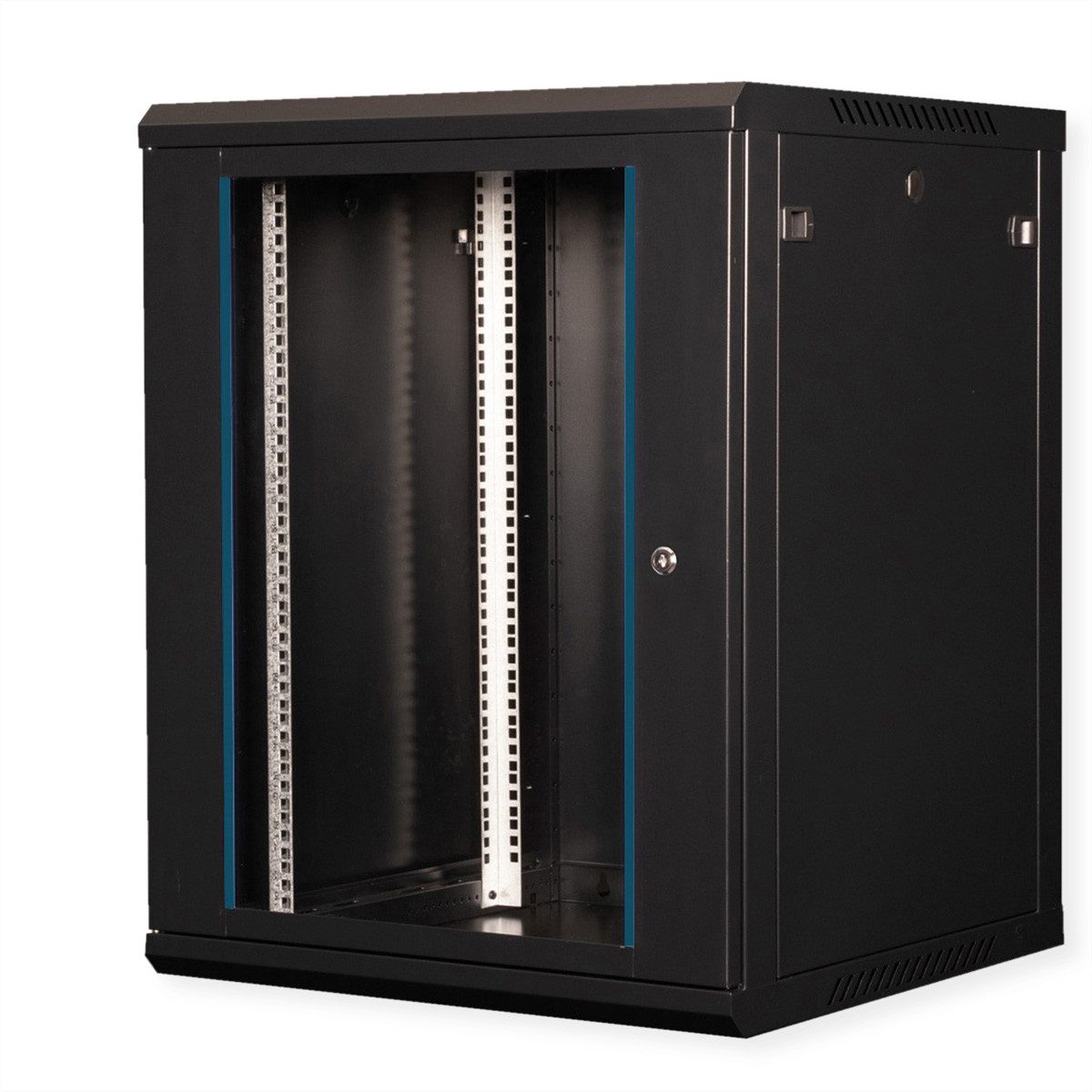

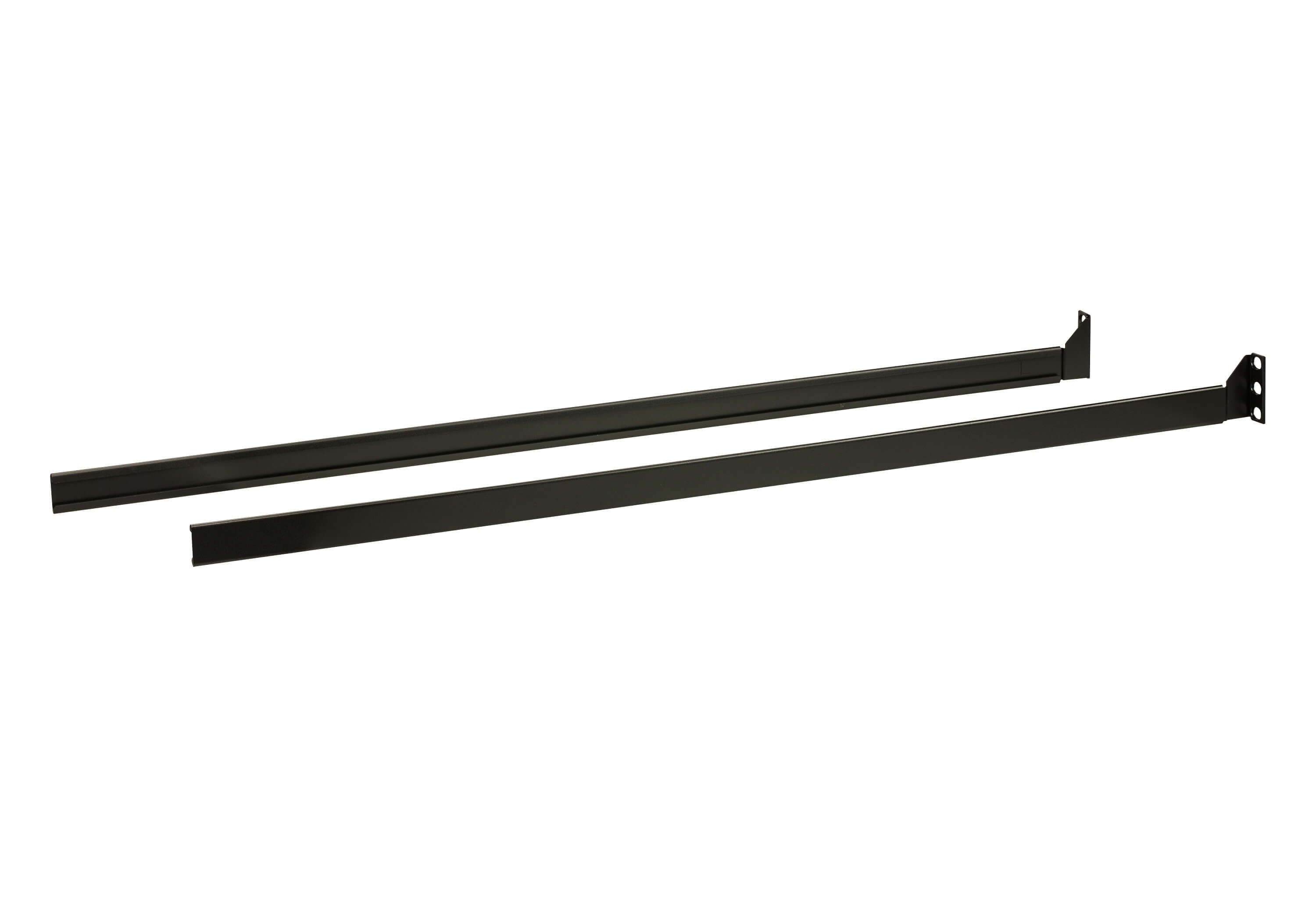

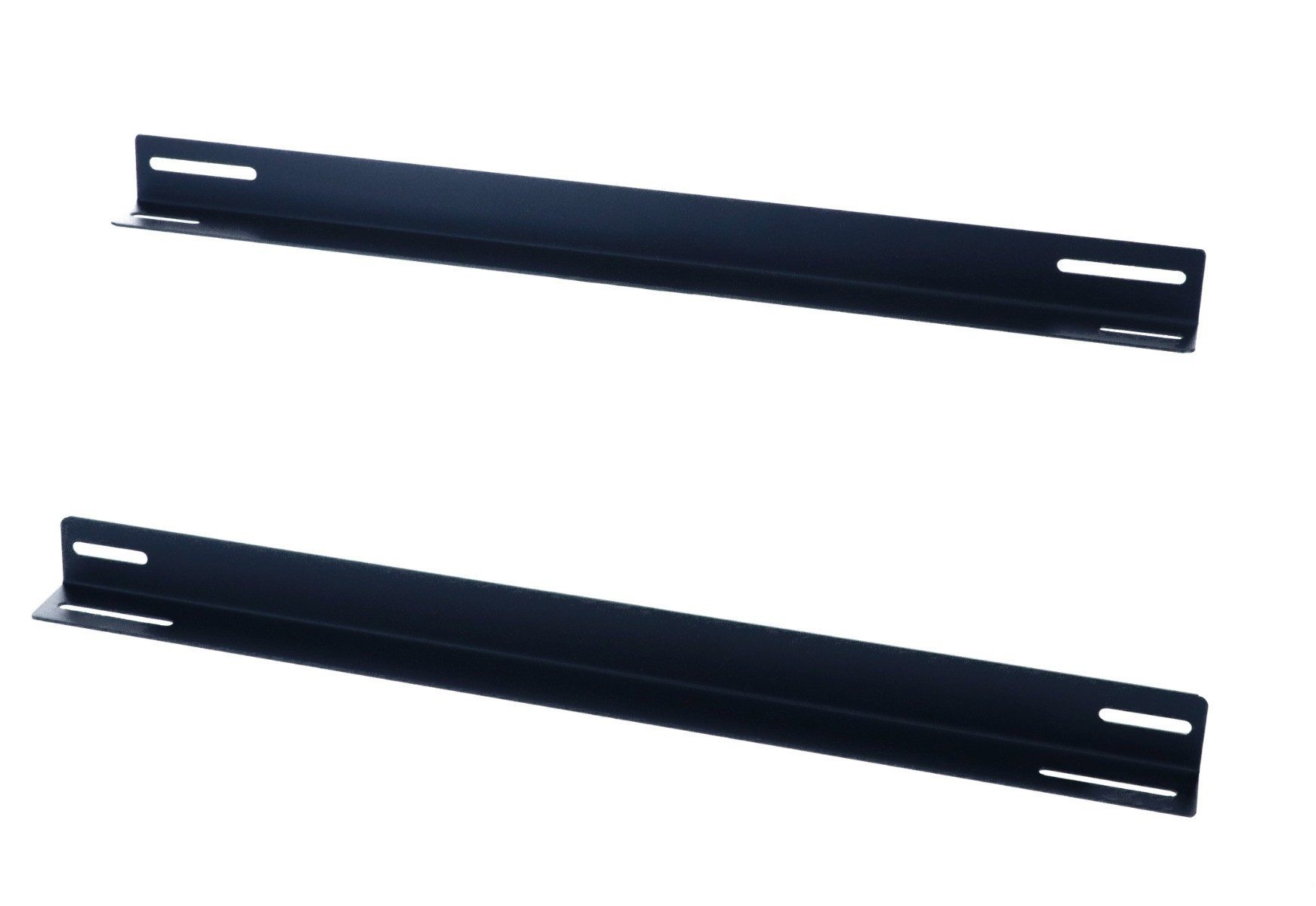

Montageschienen und die Maßeinheit HE

Die Gesamthöhe eines Serverschranks wird oft in Höheneinheiten (HE) – der deutschen Bezeichnung für Rack Units (RU) –, angegeben und richtet sich nach der Anzahl der Fixieröffnungen in den verbauten Montageschienen. Eine HE entspricht 1,75 Zoll (4,445 cm). Somit beträgt die Innenhöhe eines Racks mit 15 HE exakt 66,675 cm, wozu du noch die Abmessungen der Boden- und Deckelplatten hinzurechnen musst.

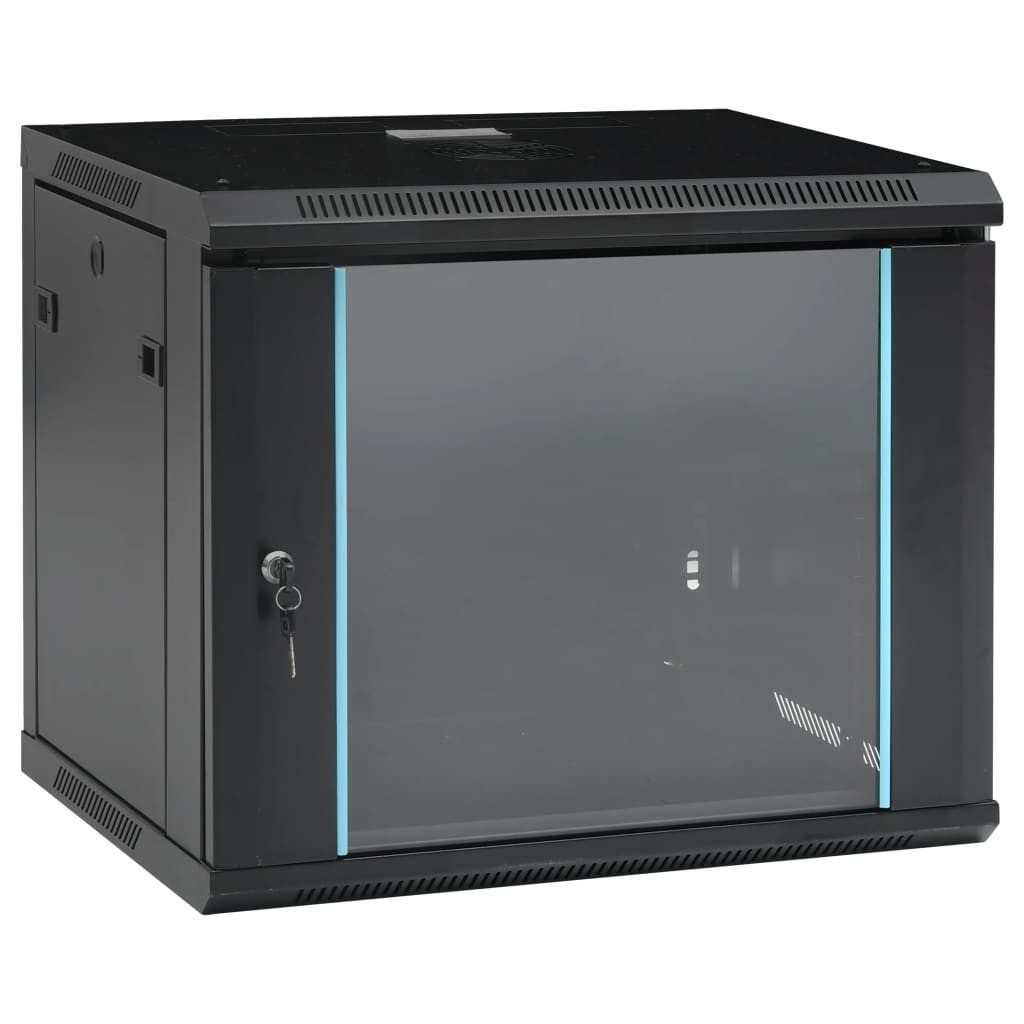

Türen

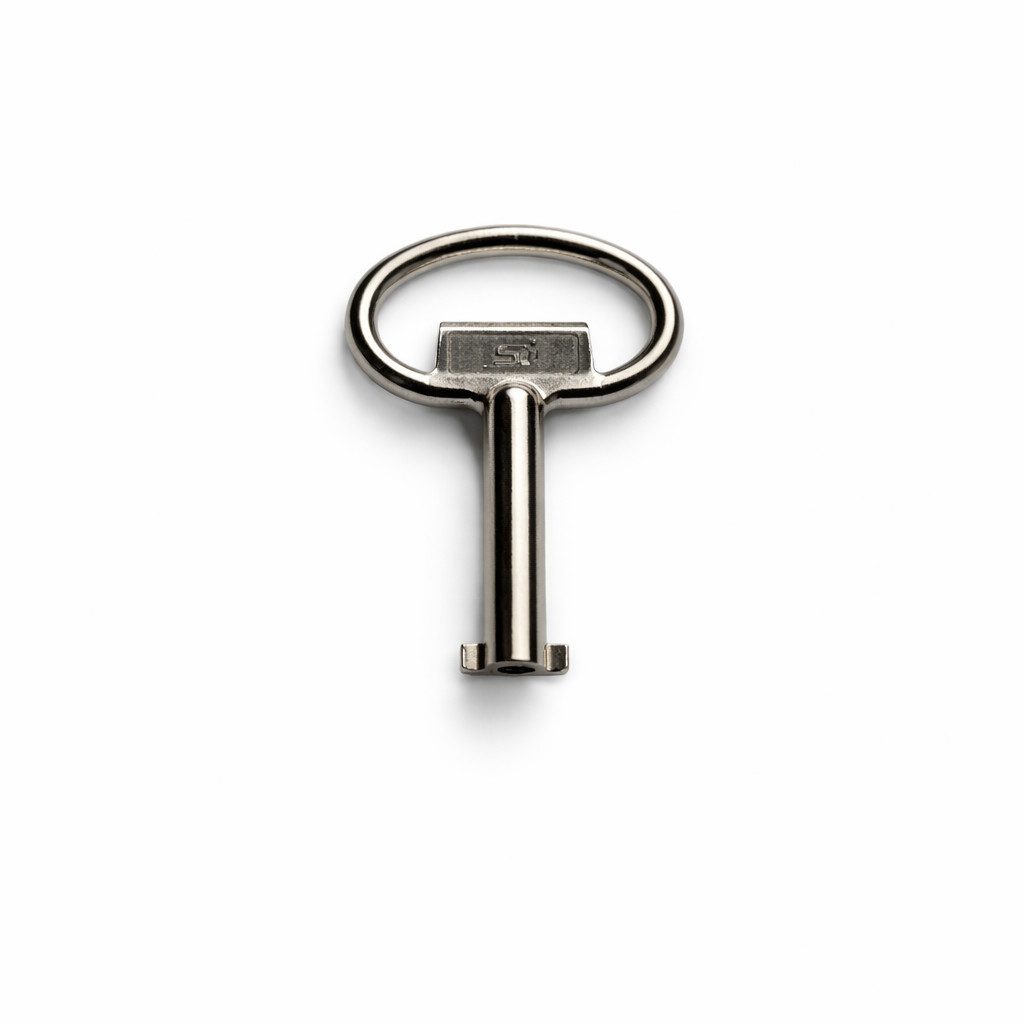

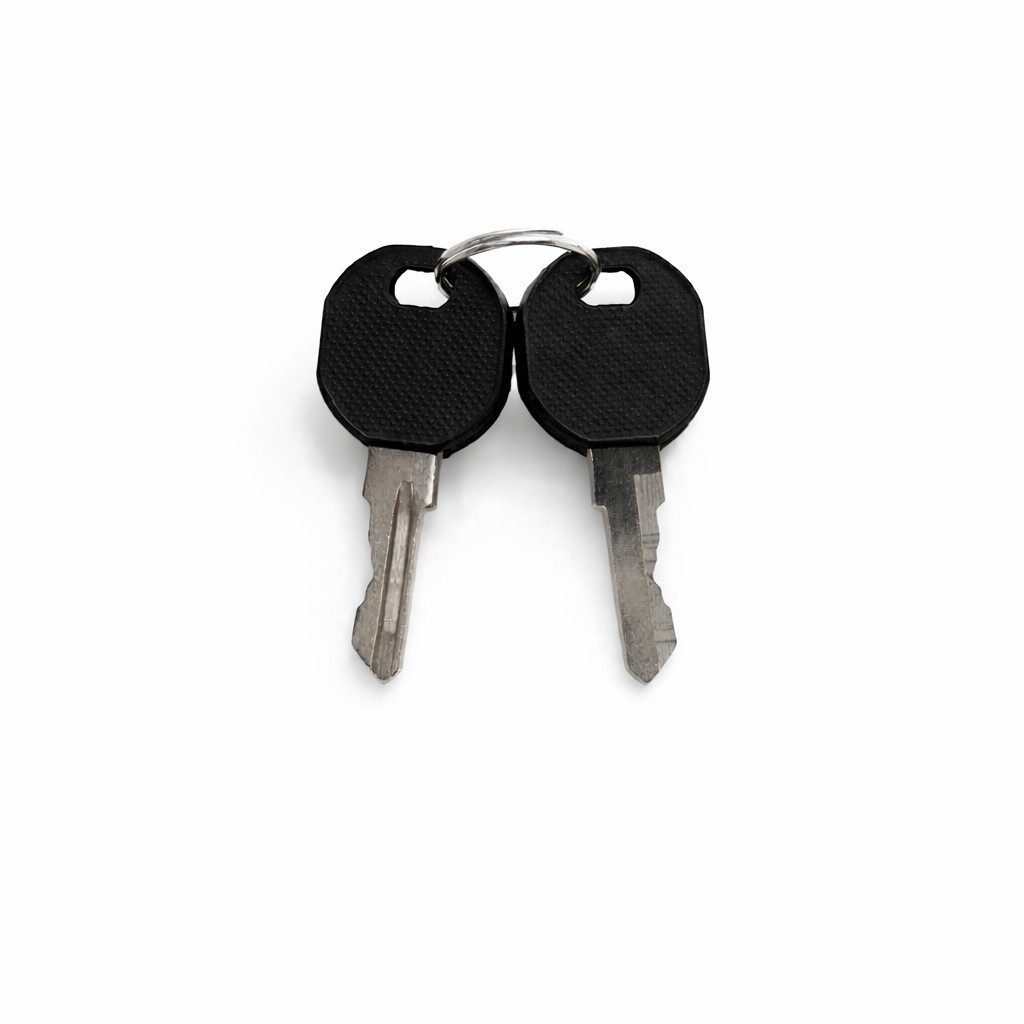

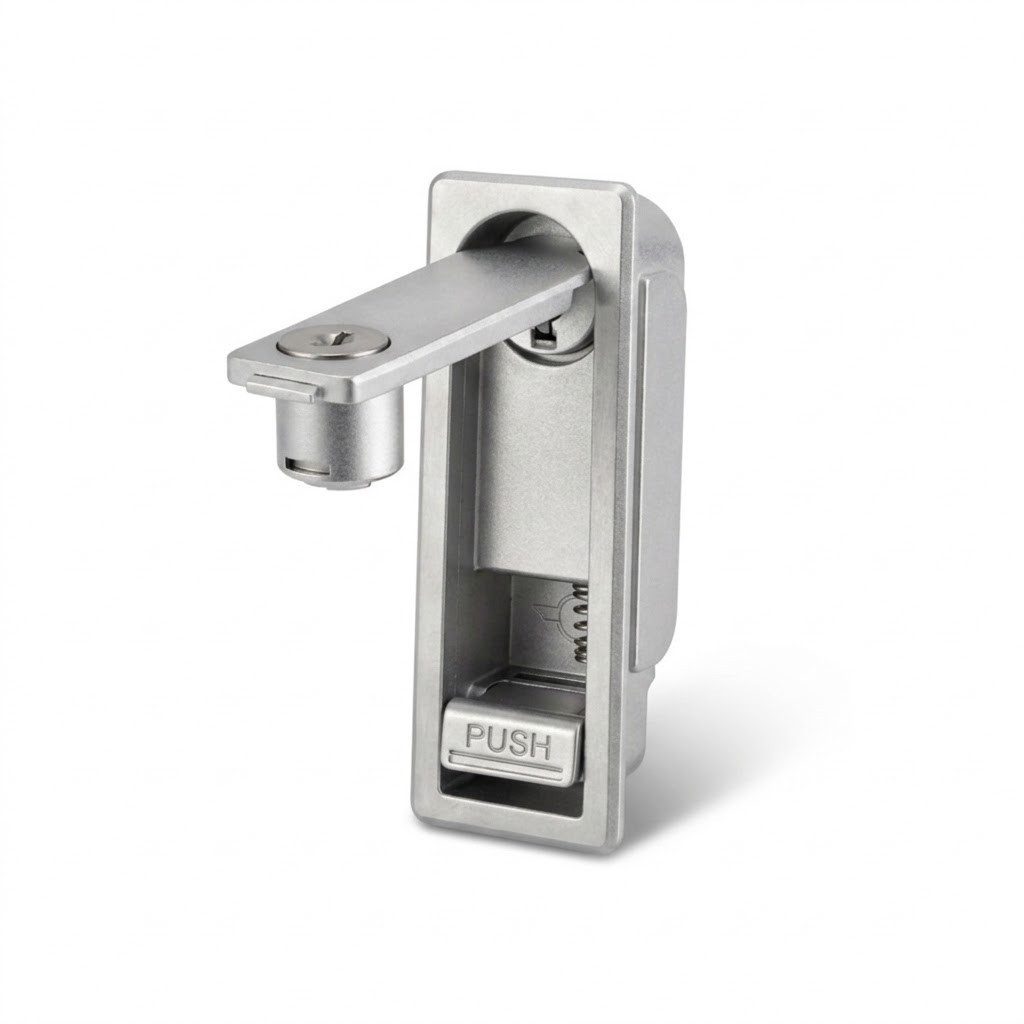

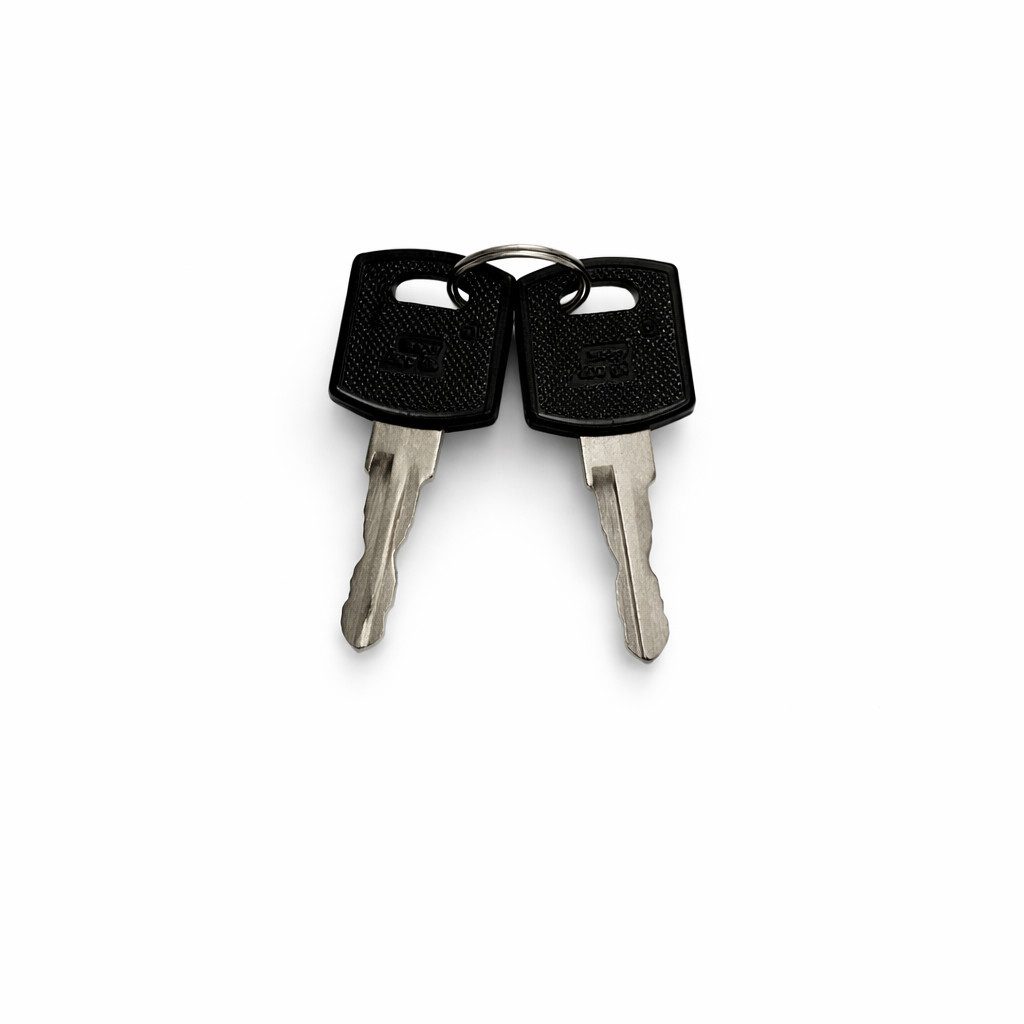

Je nach Bauform ist ein Datenschrank mit einer oder zwei Fronttüren ausgestattet, die du zur Konfiguration des Systems weit öffnen kannst. Im Betrieb sind die Türen geschlossen und in den meisten Fällen per Schlüssel und Schloss abgesperrt.

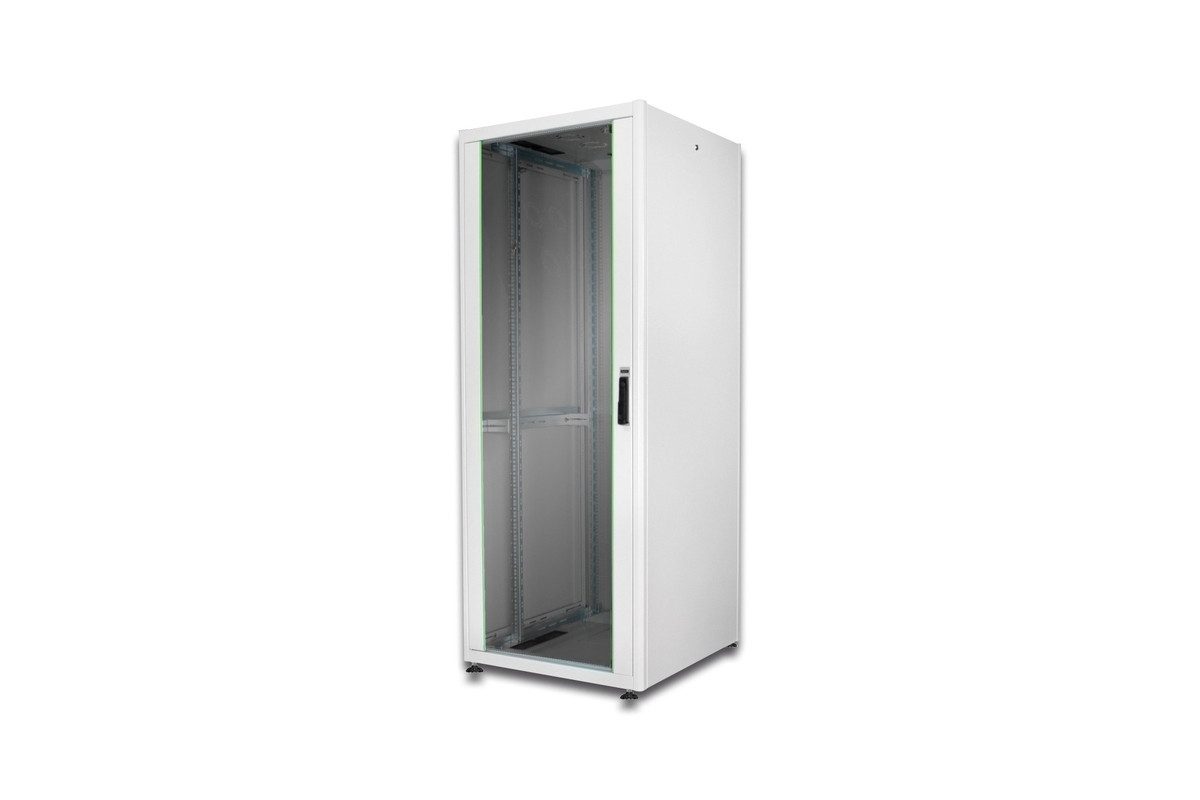

Tipp: Türen aus transparentem Sicherheitsglas geben jederzeit den Blick auf die Komponenten deines Netzwerks frei, was eine rasche Sichtprüfung erleichtert.

Seitenwände

Die Seitenpaneele kannst du je nach Konstruktionsweise des Racks bei Bedarf entfernen, um dir einen leichten Zugang zu den LAN-Kabeln und den Flanken der Geräteeinschübe zu verschaffen.

Boden- und Deckelplatten

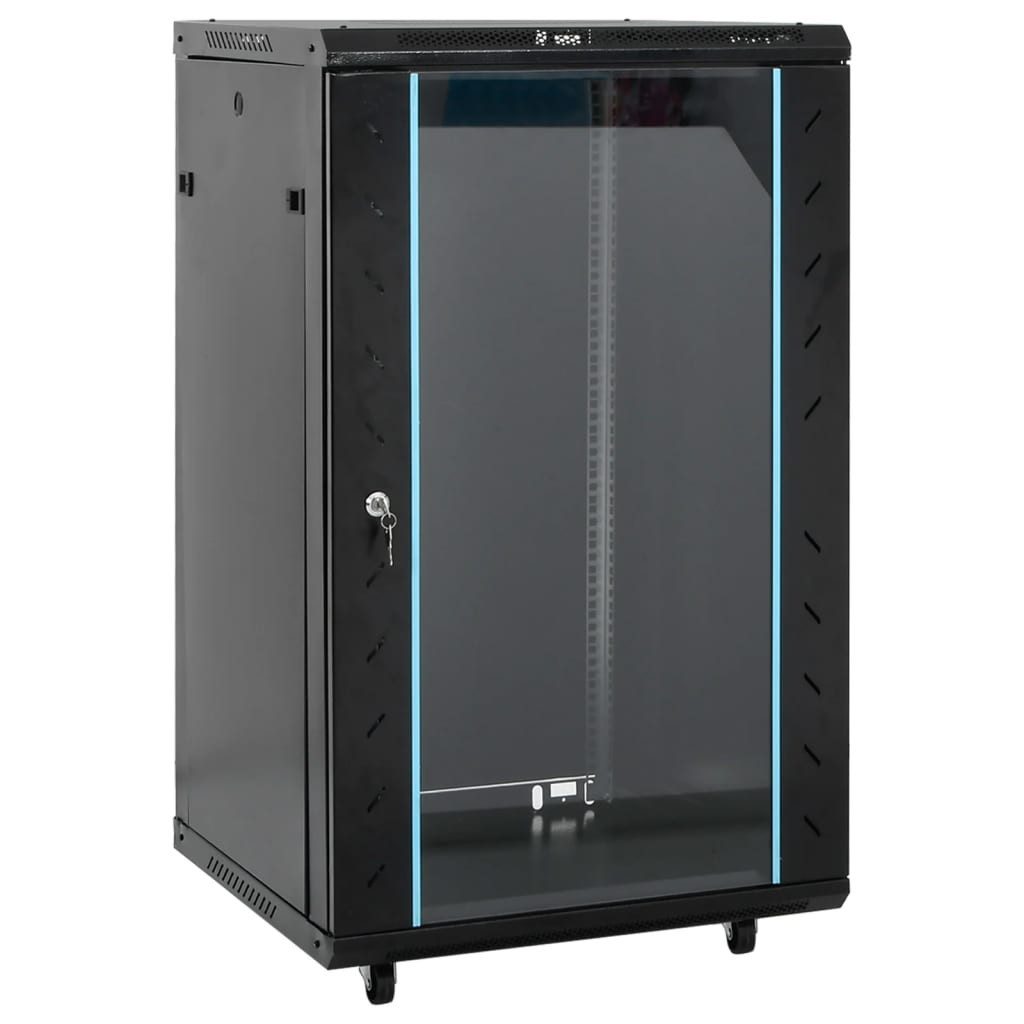

Hierbei handelt es sich um Panels an der Ober- und Unterseite des Schranks, die häufig für den Durchlass von Kabeln oder zur Aufnahme von Kühlkomponenten ausgelegt sind. Manche Bodenplatten sind mit Laufrollen versehen, um das Rack beispielsweise bei Wartungsarbeiten leicht verschieben zu können.

Wie baue ich einen Serverschrank professionell aus?

Geräteeinschübe und Konsolen

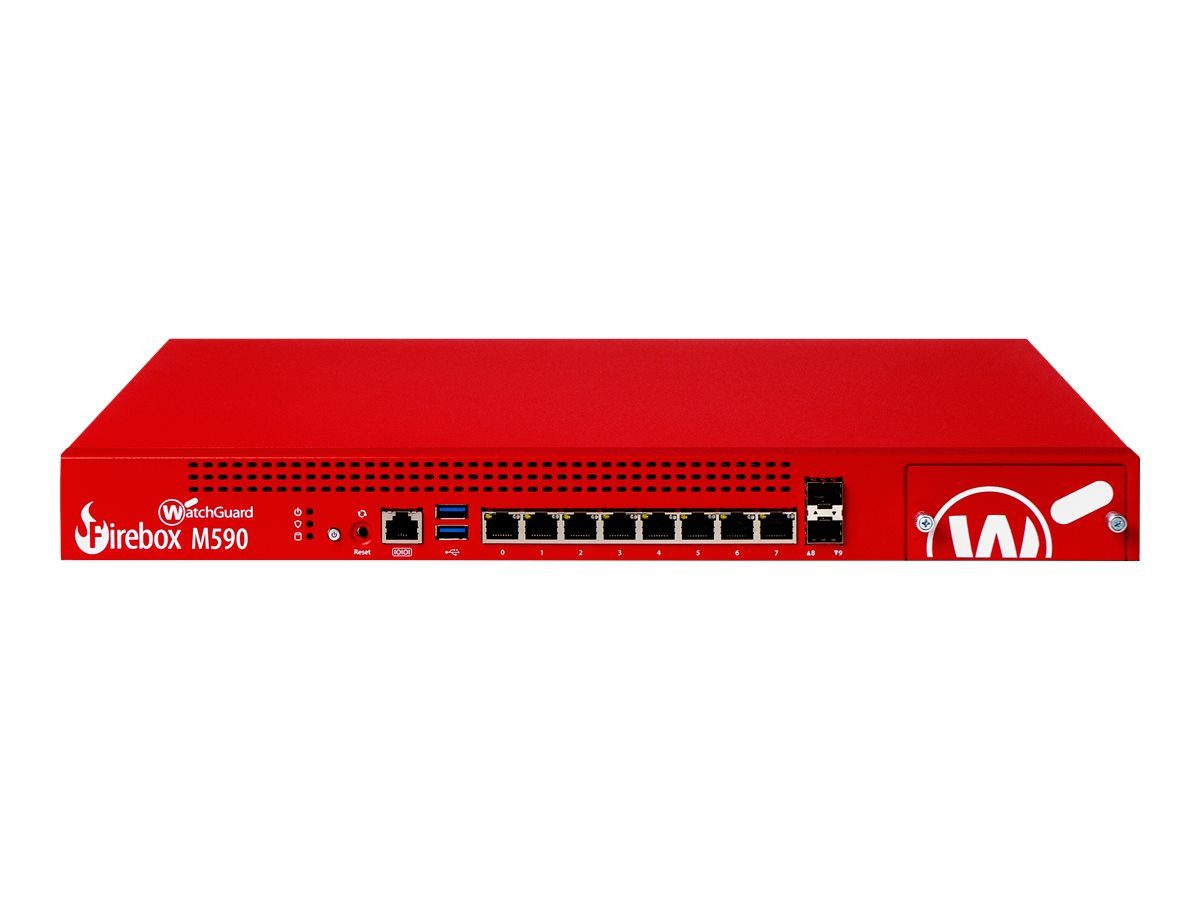

Die Server-Elektronik ist in standardisierten 19-Zoll-Gehäusen untergebracht, die eine definierte Höhe in HE haben und somit leicht eingeschoben und an den Lochleisten fixiert werden können. Viele Einschübe sind mit ausziehbaren Konsolen zur Unterbringung einer Tastatur und/oder Maus ausgestattet.

Tipp: Die meistverwendeten Gehäuse sind 3 HE (13,335 cm) hoch und an der Vorderseite mit Displays, Lüftungsschlitzen und Tasten versehen. An der Rückseite befinden sich Anschlusspanels, die den Rückwänden typischer PC-Gehäuse ähneln.

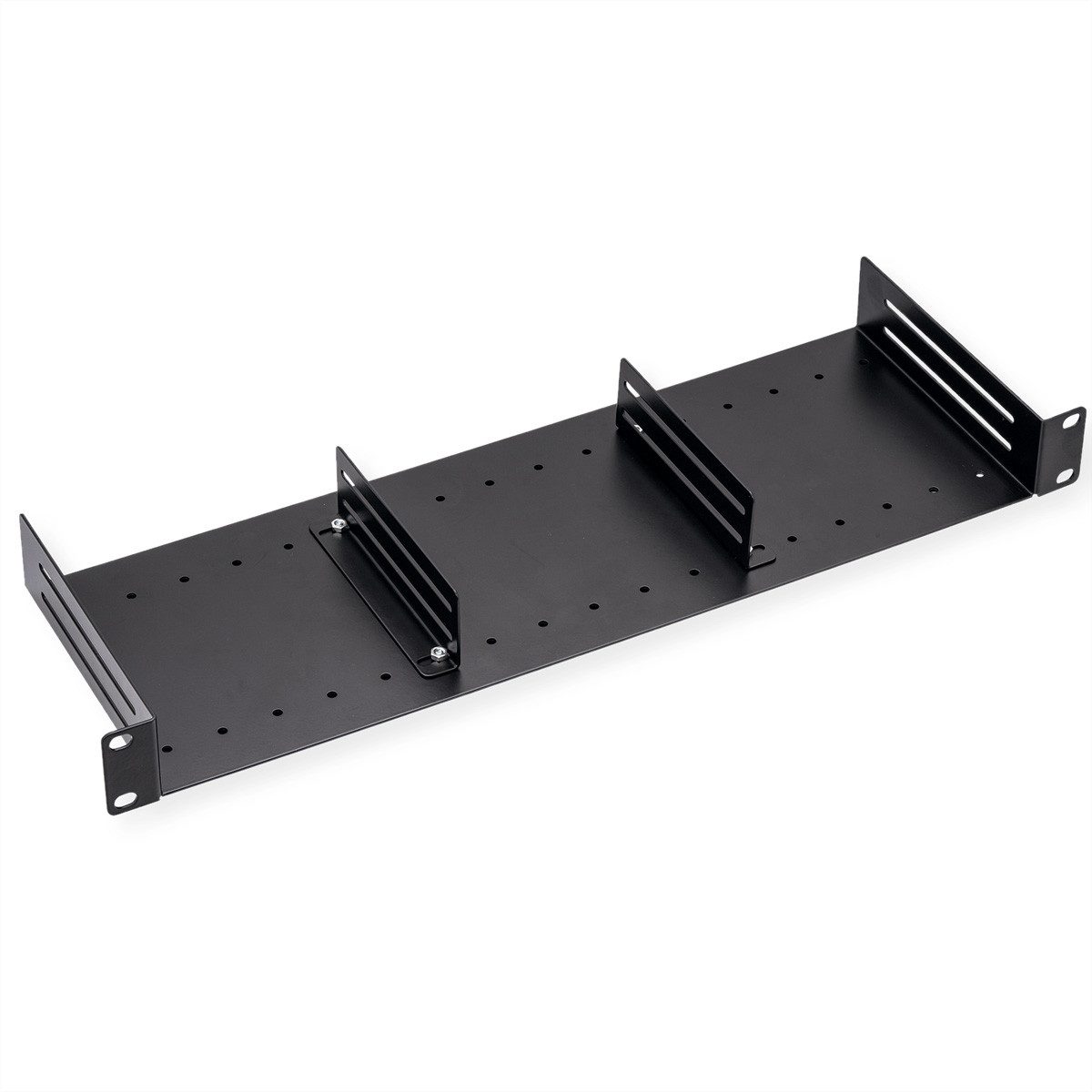

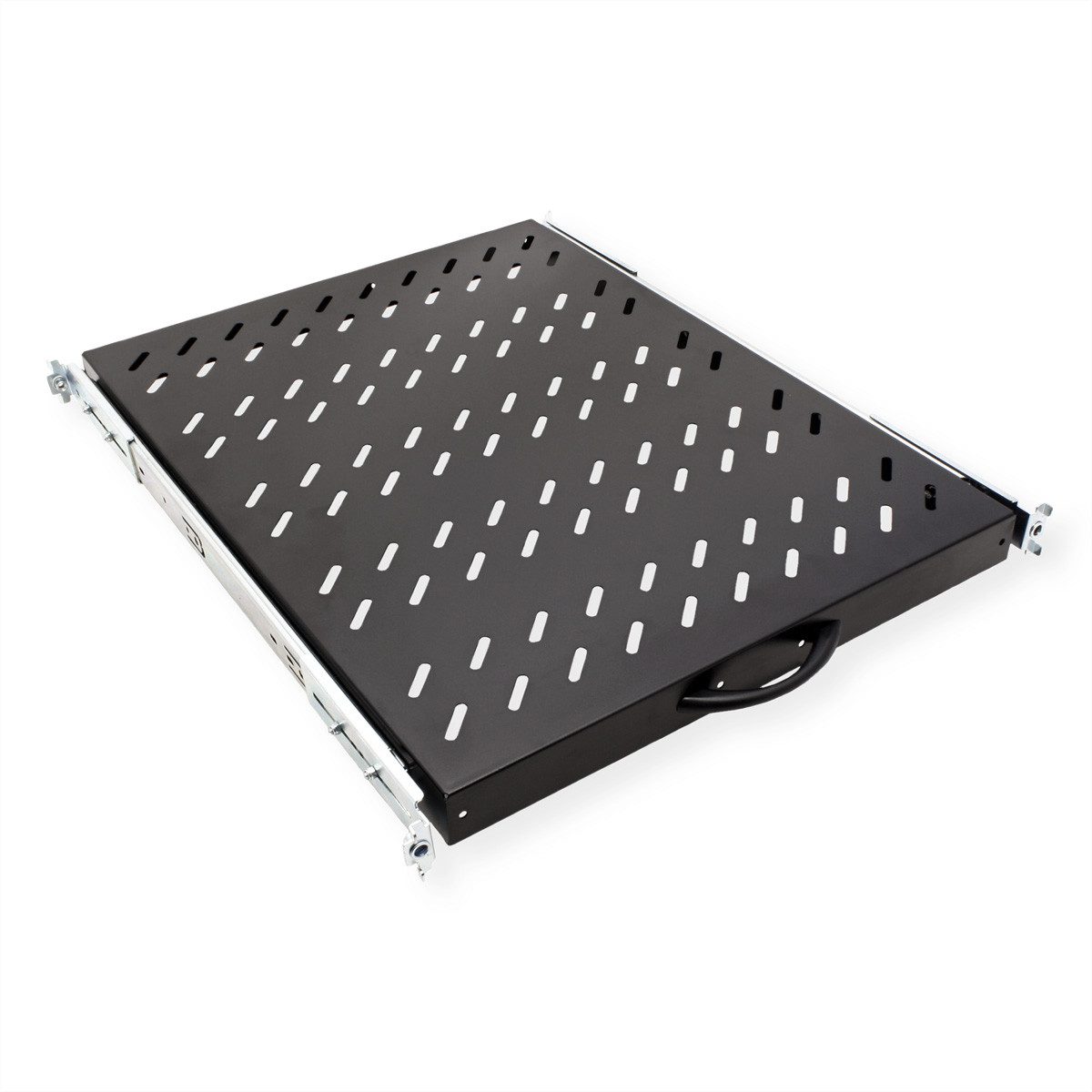

Fachböden

Um nicht standardisierte Komponenten in einem Rack unterbringen zu können, setzt du Fachböden im 19-Zoll-Format ein, auf denen du die Gerätschaften und das Zubehör mit Schrauben oder Clips befestigen kannst.

Kühleinheiten

Kühleinheiten bestehen aus Gehäusen mit einer Vielzahl an Lüftungsöffnungen, in die mehrere Ventilatoren eingebaut sind. Meist werden diese 1 HE (4,445 cm) hohen Einheiten am oberen Abschluss des Serverschranks montiert, wobei man von Dachlüfter-Einheiten spricht. Die schnell drehenden Ventilatoren sorgen für eine starke Luftzirkulation im Rack und halten die Hardware auf niedrigen Betriebstemperaturen.

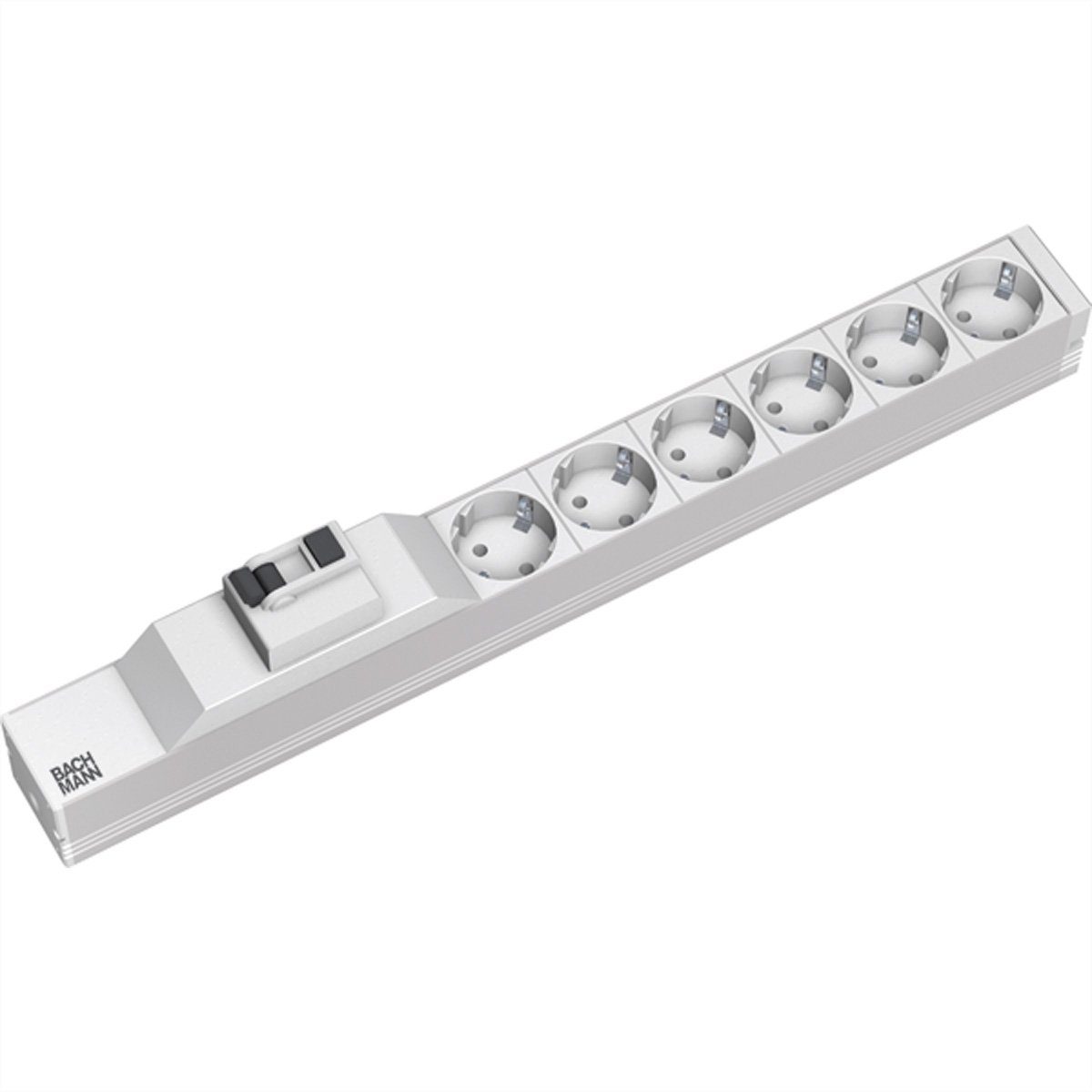

Steckdosenleisten und Kabelführungen

Spezielle Mehrfachsteckdosen mit einer Breite von 19 Zoll und standardisierten Montageöffnungen schließen bündig mit der Rückwand des Racks ab und bieten Anschlussmöglichkeiten für bis zu acht Stromstecker. Leisten mit Klammern, Halterungen und Durchführungen für Kabel werden auch als Rangierfelder bezeichnet und erlauben dir das saubere Verlegen der Netzwerkleitungen.

Welches weitere nützliche Zubehör ist für mein Rack geeignet?

• Schraubensätze enthalten genormte Schrauben, Käfigmuttern, Klammern und Unterlegscheiben für die Befestigung von Komponenten an den Führungsleisten des Racks.

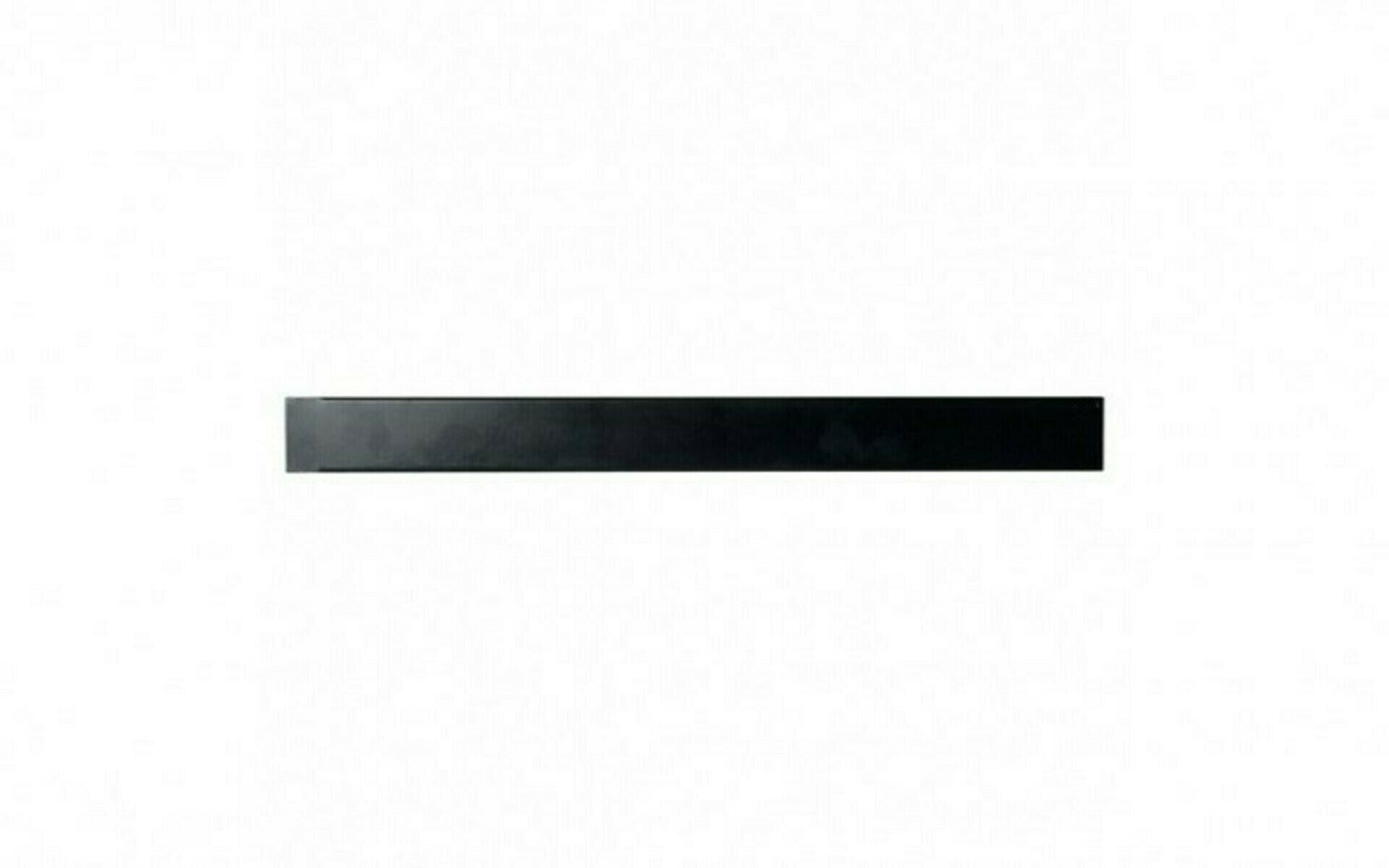

• Blindabdeckungen werden vor ungenutzten Abschnitten des Serverschranks montiert. Sie vermindern das Eindringen von Staub und verbessern die Belüftung.
• Festplatteneinsätze mit einer Höhe von 1 HE ermöglichen dir die Unterbringung von bis zu zwei Festplatten im 3,5-Zoll-Format.
• Netzwerkschrank-Leuchten bringen mit ihren hellen LED-Feldern Licht in den Serverschrank, was dir den Einbau von Komponenten, die Wartung sowie die Sichtprüfung deutlich erleichtert.
• Bürstenleisten dienen als zusätzlicher Staubschutz für den Serverschrank. Sie werden normalerweise direkt hinter der Kabelführung verbaut.
