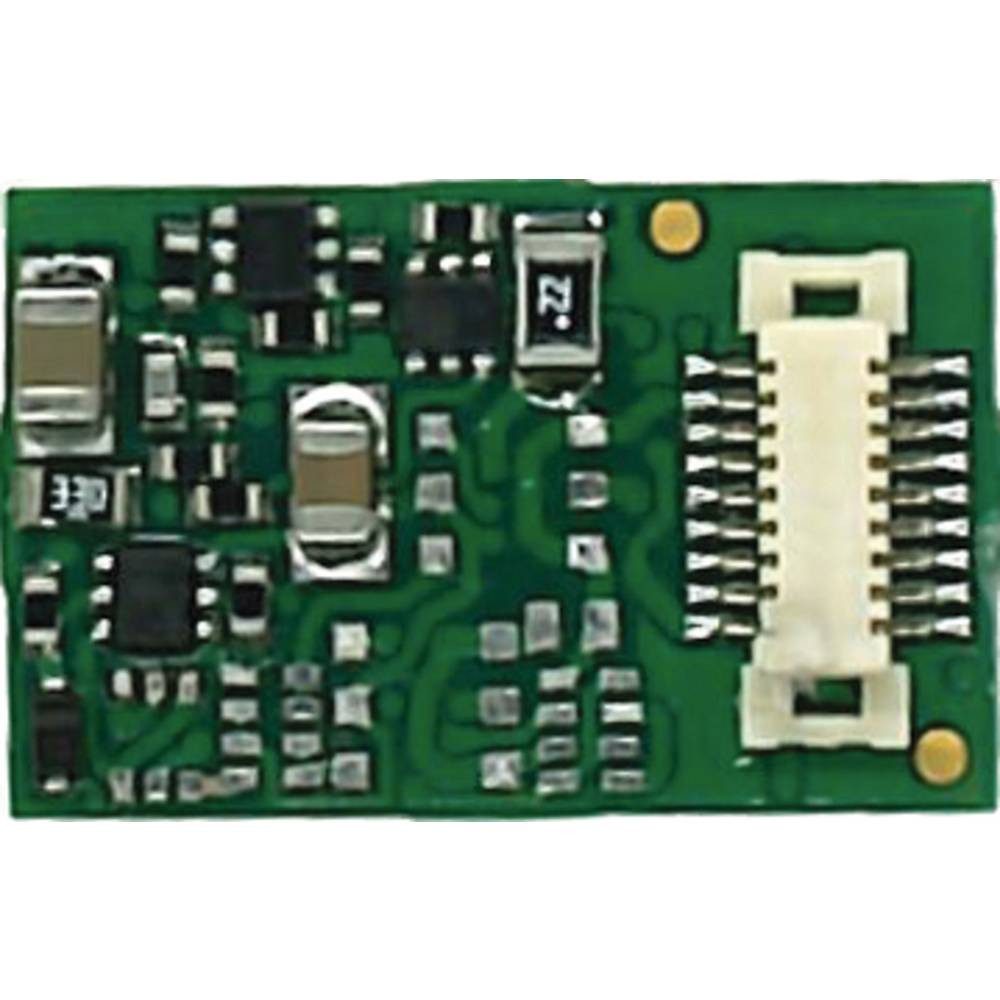

TAMS ELEKTRONIK Modelleisenbahn-Weichenantriebe Funktionsdecoder FD-Next mit Next18-Schnittstelle

ohne Abbildung
ohne Abbildung
  • Detailansicht des Produkts 0
  • Detailansicht des Produkts 1
Fast ausverkauft
lieferbar - in 2-3 Werktagen bei dir
21,53 €
Oder 1,97 € mtl. in 12 Raten
100 Tage Zahlpause für 0,75
Verkäufer: Conrad Electronic SE
  • AGB
  • Datenschutz
  • Impressum
In den Warenkorb
Artikel merken
Teilen
Kauf auf Rechnung und Raten
30 Tage kostenlose Rücksendung
Rechtliche Bedenken melden

Artikelbeschreibung

Artikel-Nr. S0RCA06T
  • Alle Funktionen der Next18-Schnittstelle einschließlich SUSI belegt
  • SMD-bestückte Platine
  • Anwendungsbeispiele: Ein und Ausschalten des Fernlichts oder der Führerstandsbeleuchtung
  • Automatische Anmeldung über DCC-A Funktionsausgänge Zuordnung der Funktionen zu den Ausgängen mit Function Mapping entsprechend RCN-227
  • Jeder Funktion (F0 bis F28, jeweils getrennt für Vorwärts- und Rückwärtsfahrt) können dabei ein oder mehrere Ausgänge zugewiesen werden
Digitalbetrieb im Motorola II-Format: Maximal 255 Adressen 14 oder 27b Fahrstufen Funktionen F0 bis F8 (F5 bis F8 über zweite Adresse) Programmierung: Register Digitalbetrieb im DCC-Format: 127 Basis-Adressen oder 10.239 erweiterte Adressen 14, 28 oder 128 Fahrstufen Funktionen F0 bis F28 Programmierung: Konfigurationsvariablen (Direct Programming auf dem Programmiergleis, DCC-konform) oder POM (Programming on Main = Hauptgleis-Programmierung) Analogbetrieb: Analoge Anlagen mit Gleichstrom-Fahrtrafo Automatische Analogerkennung Abschaltbar Automatische Abläufe Geschwindigkeitsabhängiges Ein- und Ausschalten. Anwendungsbeispiele: Ein und Ausschalten des Fernlichts oder der Führerstandsbeleuchtung. Automatische Anmeldung über DCC-A Funktionsausgänge Zuordnung der Funktionen zu den Ausgängen mit Function Mapping entsprechend RCN-227. Jeder Funktion (F0 bis F28, jeweils getrennt für Vorwärts- und Rückwärtsfahrt) können dabei ein oder mehrere Ausgänge zugewiesen werden. Zusätzlich besteht die Möglichkeit, den Funktionen eine andere Funktion als AUS-Schalter zuzuordnen. Zuordnung der Ausgänge zu den Funktionen: frei wählbar Effekte der Funktionsausgänge: Fahrtrichtungsabhängiges Schalten Rangierlicht: Beim Umschalten in den Rangierbetrieb werden gleichzeitig die Rangierlok-Signale ein- und die Signale für den Normal-Betrieb ausgeschaltet. Invertiertes Schalten: Bei Stellung on wird der zugeordnete Ausgang aus-, bei Stellung off eingeschaltet. Blinken: Durch Zuweisung der Blinkfunktion zu 2 Ausgängen und der Funktion Invertiertes Schalten zu einem der beiden Ausgänge wird ein Wechselblinken erzeugt. Die Blinkfrequenz wird separat für jeden Ausgang eingestellt. Dimmen: Zur Reduzierung der Spannung am Ausgang. Anwendungsbeispiel: Die für den Analogbetrieb vorgesehenen Lämpchen älterer Fahrzeuge können gedimmt werden und müssen dann nach dem Einbau des Decoders nicht ausgetauscht werden. Sukzessives Auf- und Abdimmen: Zur allmählichen Erhöhung bzw.

Details

AusstattungAdressen-Bereich: DCC: 127 oder 10.239 , MM: 255 · Altersklasse: ab 15 Jahre · Analog-Betrieb möglich: Ja · Anfahr- & Brems-Kennlinien getrennt einstellbar: Nein · Anzahl Ausgänge: 4 x · Anzahl Schaltfunktionen: 4 · Automatische Systemerkennung: Ja · Decoder-Ausführung: ohne Kabel · Decoder-Hersteller: Tams · Digital-Format: DCC, MM · Einstellbare Effekte: Dimmen, Blinken, Rangierlicht, Beleuchtungen, Einfachblinken, Kicken, Lichtsignale, Innenbeleuchtung · Gesamt-Strom (max.): 1000 mA · Integrierte Pendelautomatik: Nein · Last-Regelung: Ja · Produktabmessung, Breite: 9.5 mm · Produktabmessung, Höhe: 2.9 mm · Produktabmessung, Länge: 15 mm · RailCom-Unterstützung: Ja · Schnittstellen (Modellbahn-Stecker): Ohne Kabel · Susi-Schnittstelle: Ja · Weitere technische Daten: Datenformate: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF entsprechend NMRA-und RCN-Standard) Formate für die automatische Anmeldung von Fahrzeugdecodern: DCC-A entsprechend RCN-218 (abschaltbar) Rückmeldeformat: RailCom entsprechend RCN-217 (abschaltbar) Next18-Schnittstelle entsprechend RCN-118 4 verstärkte Funktionsausgänge (F0f, F0f, AUX1 und AUX2) 2 unverstärkte Ausgänge (AUX5 und AUX6) Abhängig von der Konfiguration: 2 unverstärkte Ausgänge (AUX3 und AUX4) oder 2 Anschlüsse für den Zugbus, z.B. "Daten (DATA)" und "Takt (CLOCK)" der SUSI-Schnittstelle 1 Anschluss für einen externen Stützelko (Kapazität 100 bis 220 µF, Spannungsfestigkeit min. 35 V) oder eine externe Pufferschaltung Spannungsversorgung: 12 - 20 Volt Digitalspannung oder analoger Fahrtrafo (Gleichspannung) Stromaufnahme (ohne angeschlossene Verbraucher): max. 20 mA Schutzart: IP 00 (Bedeutung: kein Schutz gegen Fremdkörper, Berührung oder Wasser) Gewicht: ca. 0,6 g
Altersempfehlungab 15 Jahren
WarnhinweiseACHTUNG: NUR Unter Aufsicht benutzen.Anweisungen und Bedienungsanleitung aufmerksam durchlesen.
