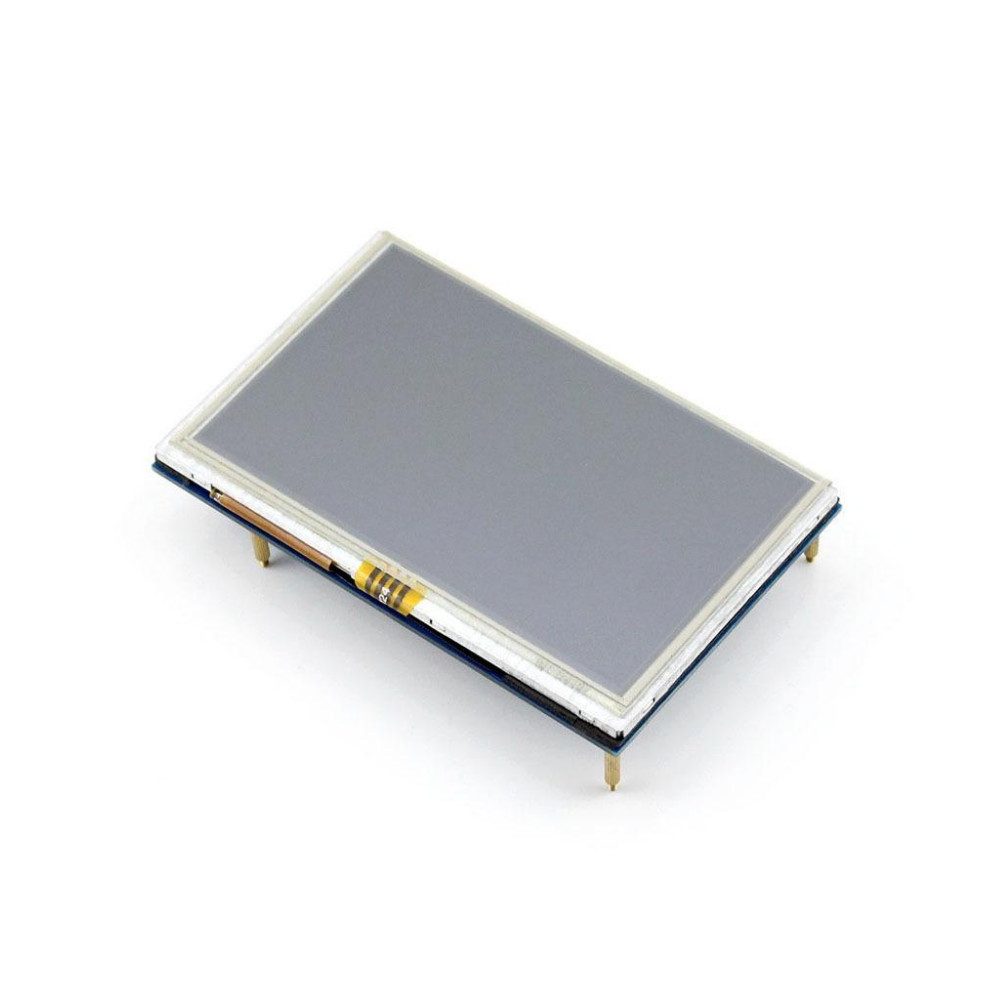

WAVESHARE LED-Display 5,0 Display für Raspberry Pi mit resistivem Touchscreen

ohne Abbildung
ohne Abbildung
  • Detailansicht des Produkts 0
  • Detailansicht des Produkts 1
  • Detailansicht des Produkts 2
lieferbar - in 2-3 Werktagen bei dir
35,19 €
Oder 3,21 € mtl. in 12 Raten
100 Tage Zahlpause für 1,23
Verkäufer: BerryBase
  • AGB
  • Datenschutz
  • Impressum
In den Warenkorb
Artikel merken
Teilen
Kauf auf Rechnung und Raten
30 Tage kostenlose Rücksendung
Rechtliche Bedenken melden

Artikelbeschreibung

Artikel-Nr. S0QBT0OG
Eigenschaften
  • Entwickelt für Raspberry Pi, eine ideale Alternative zu einem HDMI Display
  • kompatibel mit allen Raspberry Pi Modellen über direkt Kontakt (für den Raspberry Pi Zero / Zero 2 W, wird ein zusätzliches HDMI-Kabel benötigt)
  • wird einfach auf den GPIO Port gesteckt
    • Stromversorgung und Touchscreen über GPIO
    • Bildübertragung erfolgt über mitgelieferten HDMI U-Adapter
      (Bitte beachten Sie das der Raspberry Pi A und B1 durch die andere Position der HDMI-Buchse ein HDMI-Kabel benötigt.)
  • 800×480 Auflösung
  • Hintergrundbeleuchtung ist über Schalter auf der Rückseite des Displays abschaltbar
  • Einfache Inbetriebnahme - Ein fertiges Raspbian-Image finden Sie unter unter Downloads
Technische Daten LCD TypLCD InterfaceTouch Screen TypTouch Screen InterfaceBacklightAuflösungStromverbrauch
TFT
HDMI
Resistive
GPIO I/O
LED
800x480 (Pixel)
~400 mA

Interface
PIN NO.SYMBOLDESCRIPTION
1, 173.3VPower positive (3.3V power input)
2, 45VPower positive (5V power input)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24NCNC
6, 9, 14, 20, 25GNDGround
19TP_SISPI data input of Touch Panel
21TP_SOSPI data output of Touch Panel
22TP_IRQTouch Panel interrupt, low level while the Touch Panel detects touching
23TP_SCKSPI clock of Touch Panel
26TP_CSTouch Panel chip selection, low active

Lieferumfang
  • Display
  • HDMI U-Adapter
  • Touch Pen / Stift
  • Schraubenset
Dokumentation / Downloads
  • http://www.waveshare.com/wiki/5inch_HDMI_LCD
