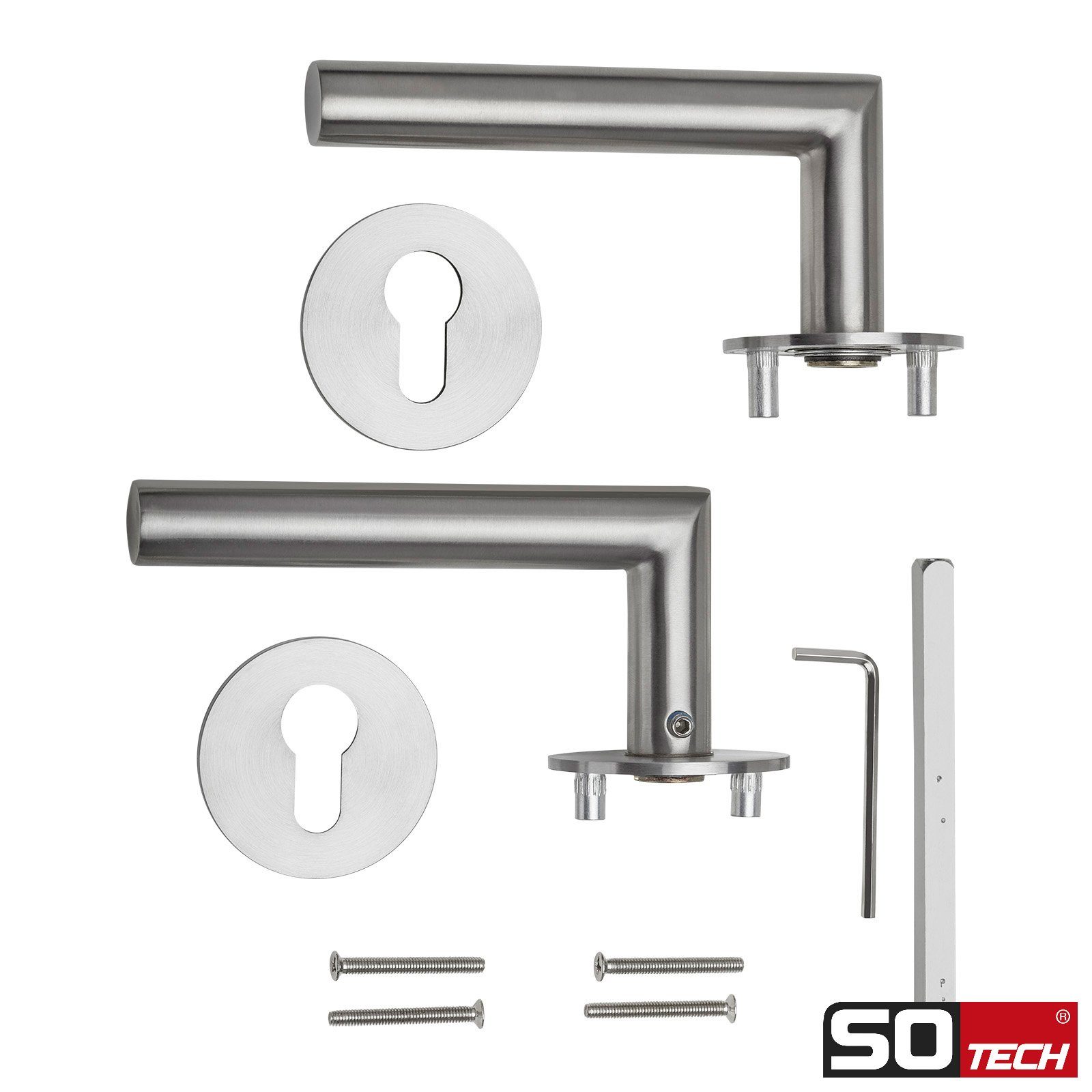

SO-TECH® Drückergarnitur THORE Edelstahl, Flachrosetten, magnetische Cliptechnik, für Profilzylinder Eingangstür Edelstahl gebürstet

Material: Edelstahl SS304
Oberfläche: gebürstet
Griff ist fest mit der Rosette verbunden (drehbar)
Mit extrem starker Magnetrosettentechnik: Magnetische Fixierung der Rosettenabdeckung durch Cliptechnik

Abmessungen:
Griff: 130 x 60 x Ø 20 mm
Rosettenmaß: Ø 55 x 3 mm
Schraubenabstand 38 mm (Standard)
Vierkantstift: 8 x 8 x 110 mm
Madenschraube: 5,8 x 8 mm
Durchgangsschraube: 4 x 35 mm

Montage:
Der Vierkantstift wird in die vorgesehene Öffnung (Schlossnuss) gesteckt. Danach wird die Bohrschablone aufgelegt und die Bohrlöcher für Griff- und Schlossrosette angekörnt. Dann werden entsprechend der Markierungen die Löcher gebohrt. Vorsicht! Türen sollten nicht komplett durchbohrt werden, weil diese beim Austritt des Bohrers splittert! Bohren Sie besser von beiden Seiten! Dazu muss die Bohrschablone auch von der anderen Seite aufgelegt werden. Nun werden die Rosettenhalter beidseitig durch die Tür hindurch miteinander verschraubt. Anschließend drücken Sie die Rosettenabdeckung auf die Halterungen und verschrauben den Türdrücker mit den beiliegenden Madenschrauben mit dem Vierkantstift.

Lieferumfang:
1 x Drückergarnitur inkl. Befestigungsmaterial
