Artikelbeschreibung

Artikel-Nr. S0TBZ0DG

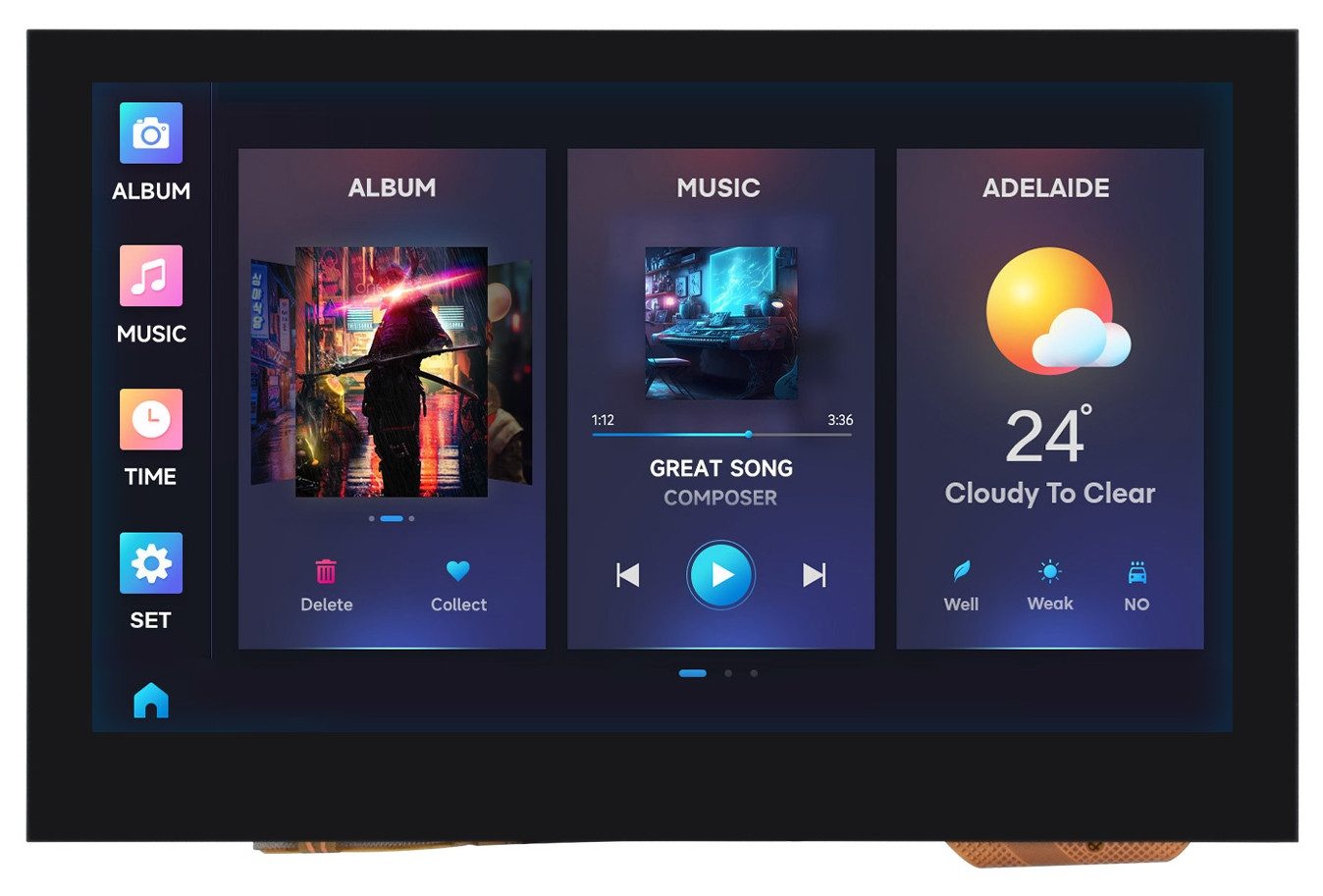

ESP32-S3 4.3 Zoll Kapazitives Touch-Display Entwicklungsboard
Das ESP32-S3 4.3 Zoll Kapazitives Touch-Display Entwicklungsboard ist ein hochentwickeltes Entwicklungsboard, das für vielfältige Anwendungen konzipiert ist. Es bietet eine hohe Auflösung von 800×480, unterstützt 5-Punkt-Berührung und ist ausgestattet mit einem 32-Bit LX7 Dual-Core-Prozessor. Zusätzlich zu integriertem WiFi und Bluetooth verfügt dieses Board über eine Vielzahl von Komponenten und Schnittstellen für fortgeschrittene Projekte.

Merkmale im Überblick

  • Integriertes RGB-Schnittstellen-LCD mit 5-Punkt-kapazitiver Berührung, mehrere Peripherieschnittstellen
  • 2,4 GHz WiFi und BLE 5 Unterstützung, integriert hohe Flash- und PSRAM-Kapazität
  • 4.3 Zoll kapazitives Touch-Display mit einer Auflösung von 800×480 und 65K Farben
  • Unterstützt kapazitive Touch-Steuerung über I2C-Schnittstelle, 5-Punkt-Berührung mit Unterbrechungsunterstützung
  • Onboard CAN, RS485, I2C-Schnittstelle und TF-Kartenslot, integrierter Full-Speed USB-Port
  • Unterstützt flexible Uhr, unabhängige Einstellung der Modulstromversorgung und andere Steuerungen zur Realisierung eines geringen Stromverbrauchs in verschiedenen Szenarien
Technische Daten
  • Prozessor: ESP32-S3N8R8 SoC mit WiFi und Bluetooth, bis zu 240MHz Betriebsfrequenz, integriert 8MB PSRAM und Flash
  • SGM2212-3.3: 800mA rauscharmer LDO
  • FSUSB42UMX: Für USB-Pins-Multiplexing
  • Touch-Panel-Anschluss
  • USB-zu-UART Typ-C Port
  • TJA1051T/3/1J: CAN-Schnittstellen-Chip
  • CH422G: IO-Erweiterungs-Chip
  • BOOT-Knopf: Zum Programmieren beim Einschalten gedrückt halten
  • RESET-Knopf
  • MP3302DJ-LF-Z: Bildschirm-Hintergrundbeleuchtungs-Boost-Chip
  • 4.3 Zoll Display-Panel-Anschluss
  • TF-Kartenslot
  • Sensor-Header
  • CAN-Header
  • I2C-Header
  • RS485-Header
  • 3.7V einzelner Lithium-Batterie PH2.0 Header
  • CAN-Terminalwiderstandsauswahl
  • RS485-Terminalwiderstandsauswahl
  • CH343P: USB-zu-UART-Chip
  • SP3485: RS485-Transceiver-Chip
  • CS8501: Lithium-Batterie-Lademanager
  • Statusanzeigen: PWR (Stromversorgungsanzeige), CHG (Ladeanzeige für Lithium-Batterie), DONE (Anzeige für abgeschlossenes Laden der Lithium-Batterie)
Lieferumfang
  • 1x ESP32-S3-Touch-LCD-4.3
  • 2x HY2.0 2P zu 2PIN männlich Kabel 10cm
  • 1x HY2.0 2P zu 3PIN männlich Kabel 10cm
  • 1x HY2.0 2P zu 4PIN männlich Kabel 10cm
  • 1x Abstandshalter-Pack
Entwicklungsressourcen
  • Wiki: https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-4.3
