Kaufberatung Garagen Elektroinstallation
Die Garage entwickelt sich zunehmend zum multifunktionalen Raum: Neben der Fahrzeugunterbringung dient sie als Werkstatt, Lagerraum und mit der wachsenden Verbreitung von Elektrofahrzeugen auch als Ladestation. Eine durchdachte Elektroinstallation bildet dabei die Grundlage für eine sichere und zukunftsfähige Nutzung. Anders als in Wohnräumen stellen Garagen besondere Anforderungen an die elektrische Ausstattung – hohe Luftfeuchtigkeit, Temperaturschwankungen und zunehmend höhere Leistungsanforderungen durch Ladegeräte erfordern eine sorgfältige Planung.
Bei der Elektroinstallation in der Garage geht es nicht nur um die aktuelle Nutzung, sondern auch um Flexibilität für künftige Anforderungen. Die richtige Dimensionierung von Leitungen, der passende Schutz vor Umwelteinflüssen und eine vorausschauende Infrastruktur ermöglichen es dir, später ohne aufwendige Umbauten nachzurüsten. Ob du eine Ladevorrichtung für dein Fahrzeug planst, zusätzliche Steckdosen für Werkzeuge benötigst oder eine solide Basis für spätere Erweiterungen schaffen möchtest – die Weichen stellst du bereits bei der Erstinstallation oder bei geplanten Modernisierungen.

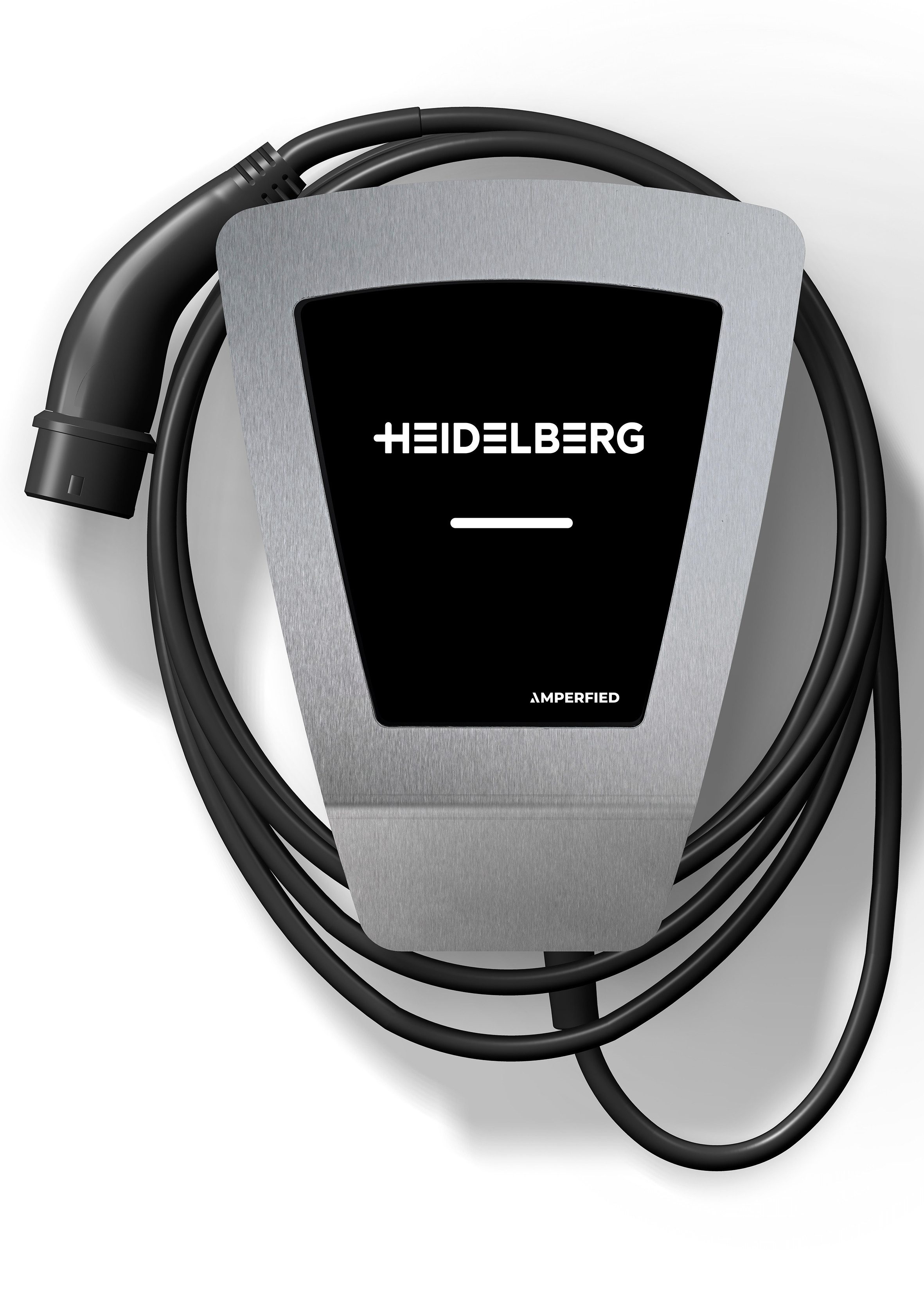

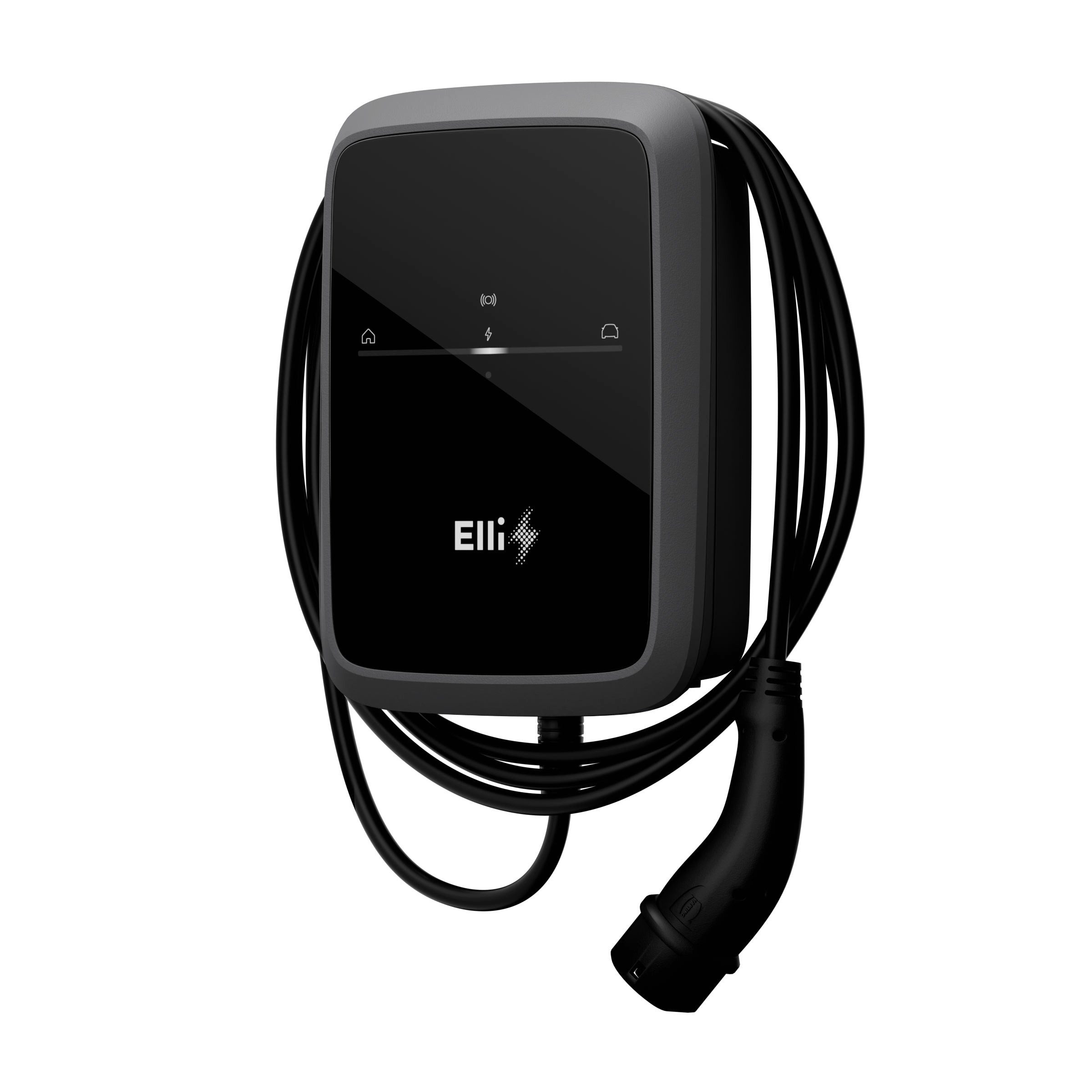

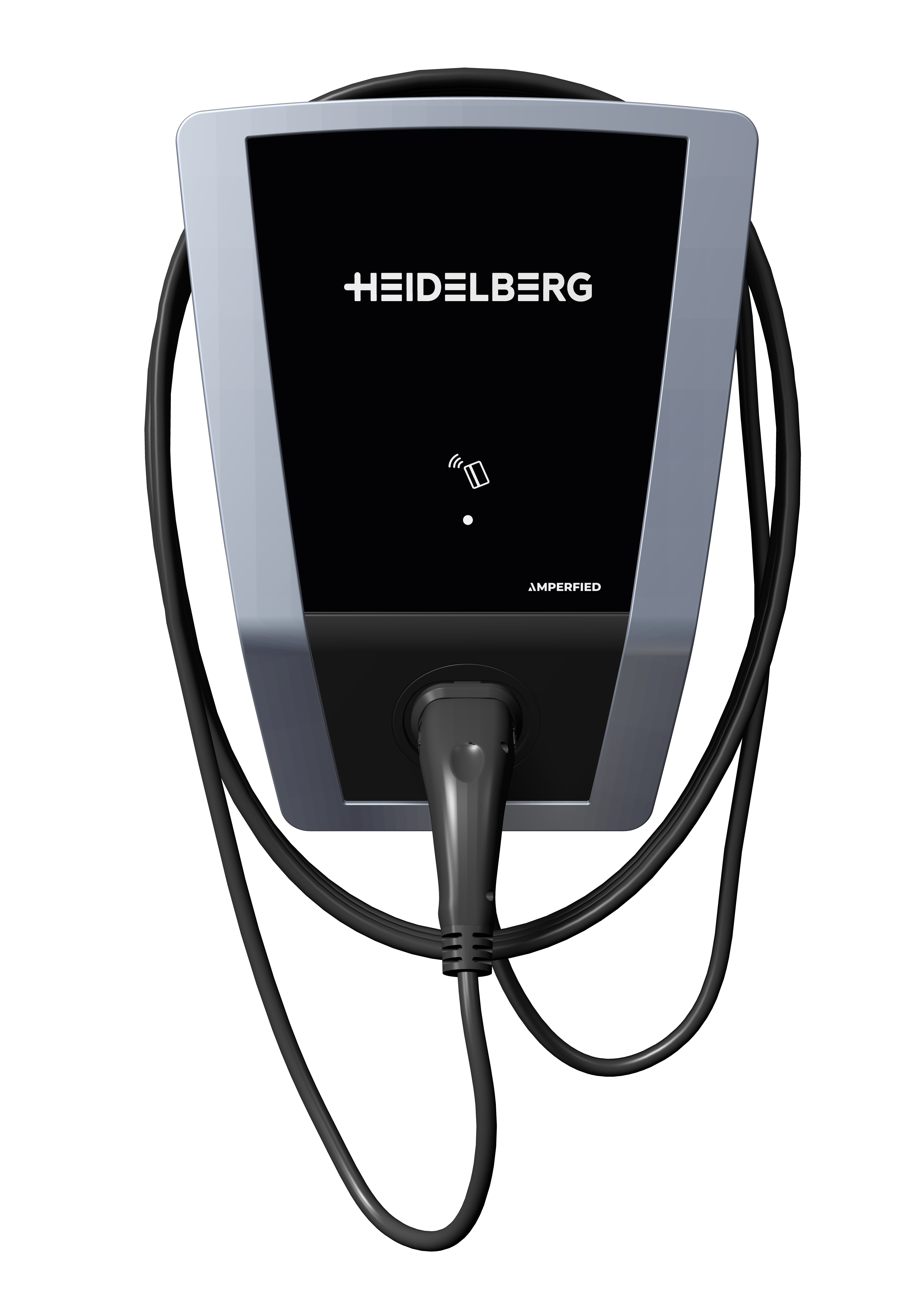

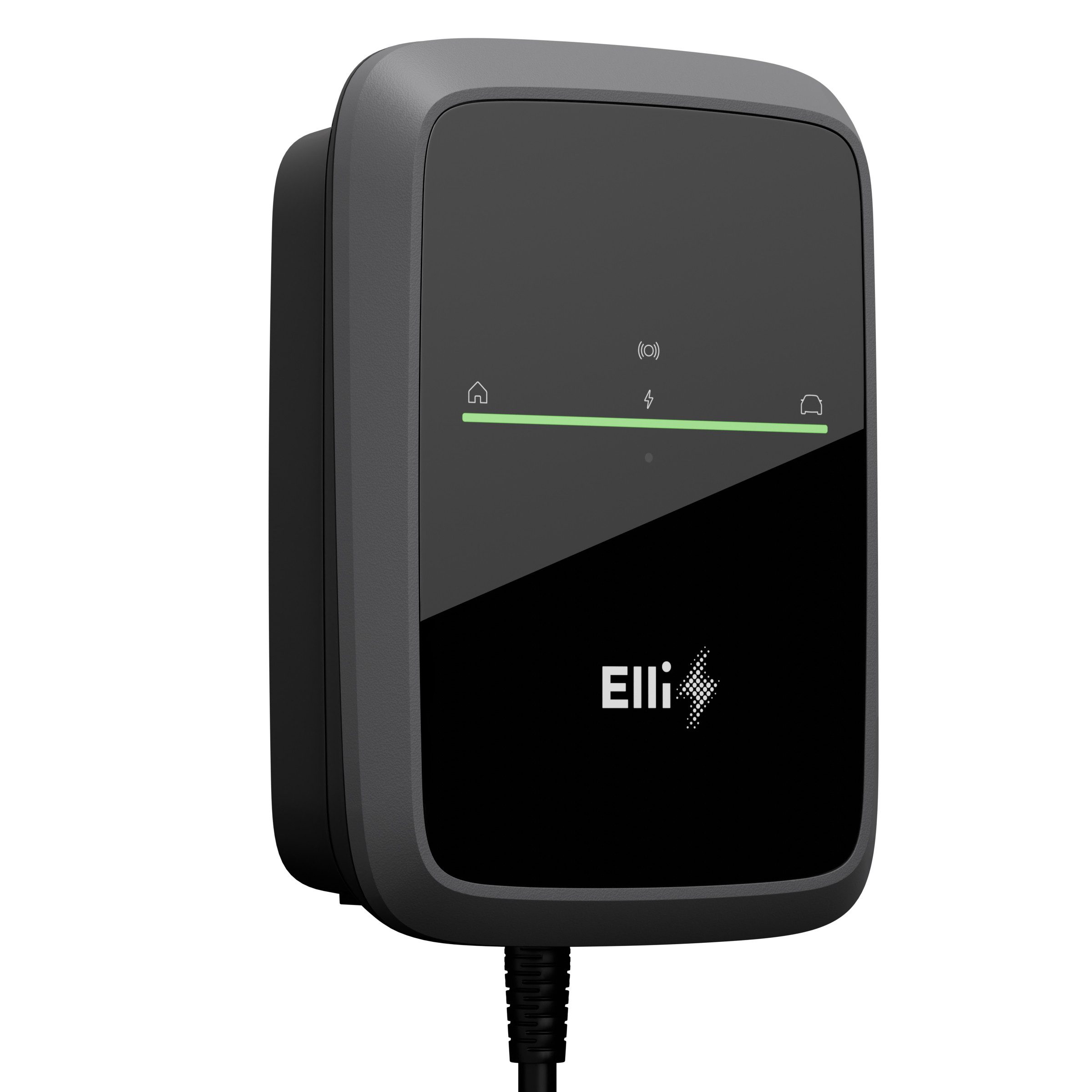

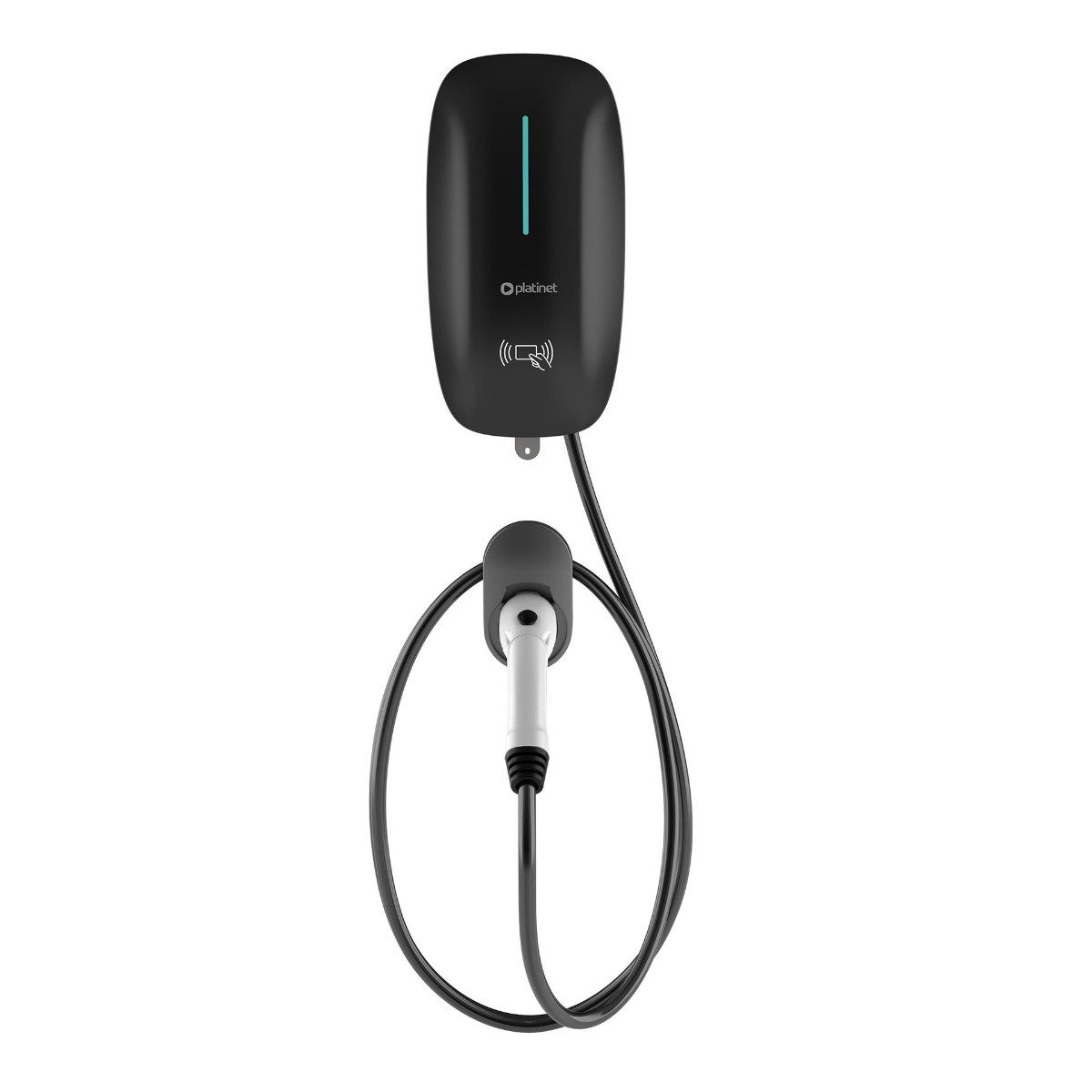

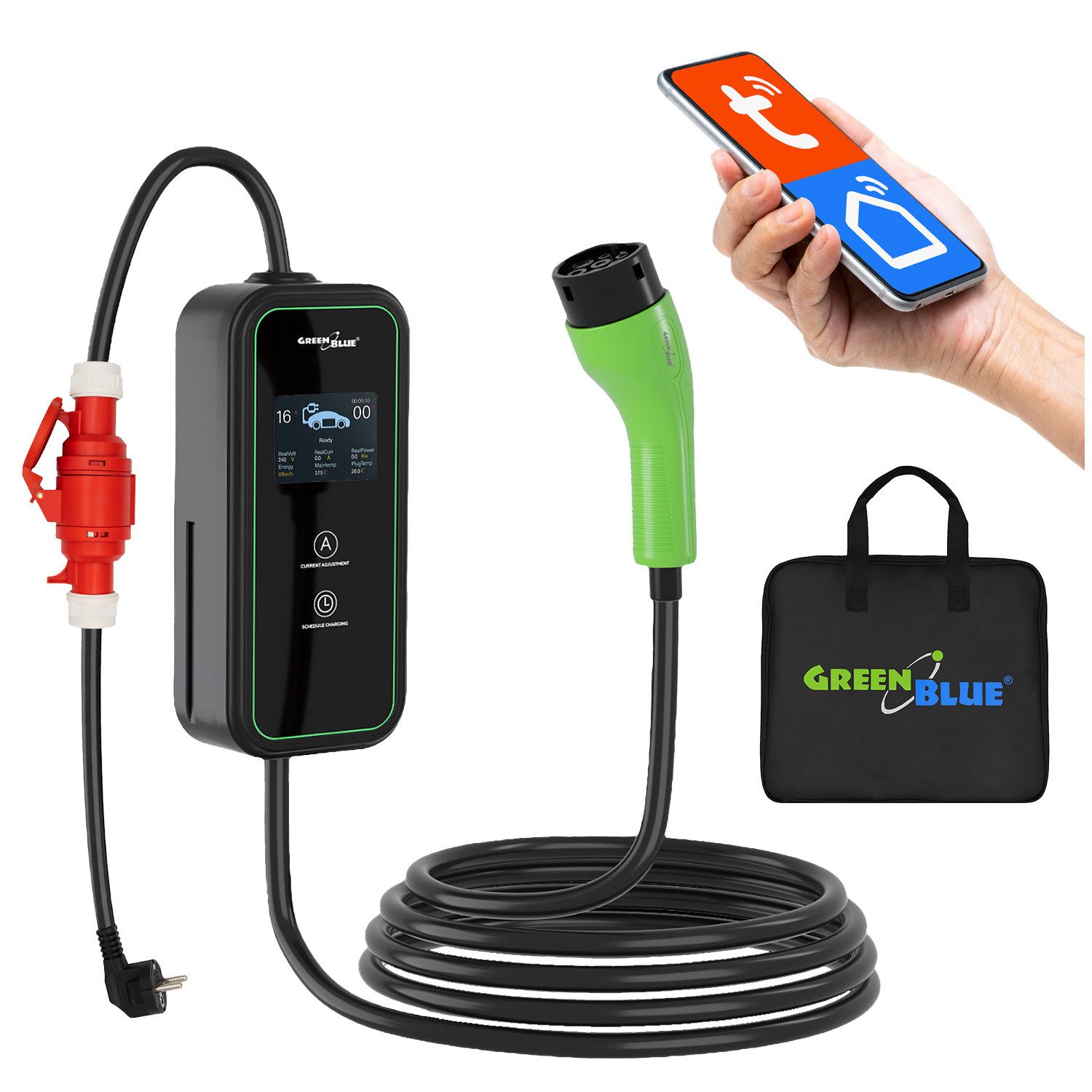

Welche Leitungsquerschnitte brauchst du für deine Wallbox bei langen Wegen vom Verteiler
Die Wahl des richtigen Leitungsquerschnitts für deine Ladestation in der Garage hängt maßgeblich von der Entfernung zum Sicherungskasten ab. Bei längeren Kabelwegen entstehen Spannungsverluste, die du durch einen entsprechend dimensionierten Querschnitt ausgleichen musst. Grundsätzlich gilt: Je größer die Distanz zwischen Verteiler und Wallbox, desto dicker sollte das Kabel sein, um einen sicheren und effizienten Betrieb zu gewährleisten.
Faustregel für die Querschnittsberechnung
Für eine 11-kW-Ladestation mit 16 Ampere Absicherung reicht bei Entfernungen bis 20 Meter üblicherweise ein Kabelquerschnitt von 2,5 mm² aus. Wenn der Weg zum Verteiler zwischen 20 und 40 Meter liegt, solltest du auf 4 mm² zurückgreifen. Bei noch längeren Strecken bis 60 Meter empfiehlt sich ein Querschnitt von 6 mm². Für 22-kW-Ladestationen mit 32 Ampere sind die Anforderungen entsprechend höher: Hier kommst du bei Entfernungen bis 15 Meter mit 6 mm² aus, während bei Distanzen bis 30 Meter bereits 10 mm² notwendig werden können.
Spannungsabfall als entscheidender Faktor
Der Spannungsabfall über die Leitung sollte drei Prozent nicht überschreiten, damit dein Fahrzeug mit ausreichender Ladeleistung versorgt wird. Bei zu geringen Querschnitten kann sich das Kabel erwärmen und die Ladegeschwindigkeit verringert sich spürbar. Zusätzlich musst du bedenken, dass bei Drehstromleitungen drei Außenleiter, ein Neutralleiter und ein Schutzleiter verlegt werden. Die gesamte Leitungslänge für die Berechnung entspricht dabei der doppelten Entfernung zwischen Verteiler und Wallbox, da der Strom den Hin- und Rückweg nehmen muss.
Materialwahl und praktische Überlegungen
Kupferleitungen bieten eine höhere Leitfähigkeit als Aluminium und erlauben daher bei gleicher Belastung kleinere Querschnitte. Für die Verlegung in der Garage kannst du auf NYM-J Leitungen für die Unterputz- oder Aufputzinstallation setzen. Bei der Planung lohnt es sich, einen etwas größeren Querschnitt zu wählen als rechnerisch erforderlich, da dies einen Puffer für zukünftige Anforderungen schafft und die Betriebssicherheit erhöht. Beachte auch, dass die Absicherung im Verteiler zum gewählten Leitungsquerschnitt passen muss. Eine Fachelektrikerin oder ein Fachelektriker kann die genauen Werte ermitteln und die Installation fachgerecht durchführen.
Wie schützt du Steckdosen und Schalter in unbeheizten Garagen vor Feuchtigkeit
In unbeheizten Garagen herrschen oft ungünstige Bedingungen für elektrische Installationen. Temperaturschwankungen, Kondenswasser und erhöhte Luftfeuchtigkeit können Steckdosen und Schalter beschädigen und im schlimmsten Fall zu Kurzschlüssen führen.
Feuchtraumgeeignete Komponenten verwenden

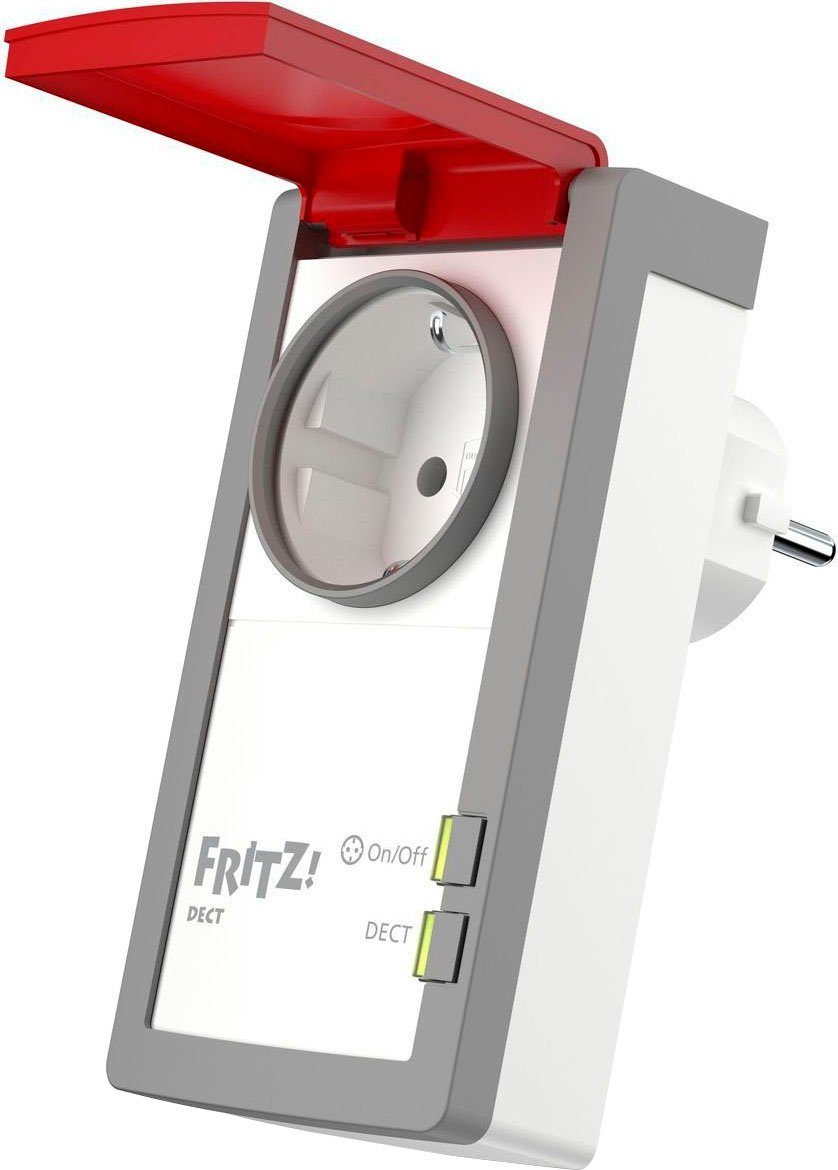

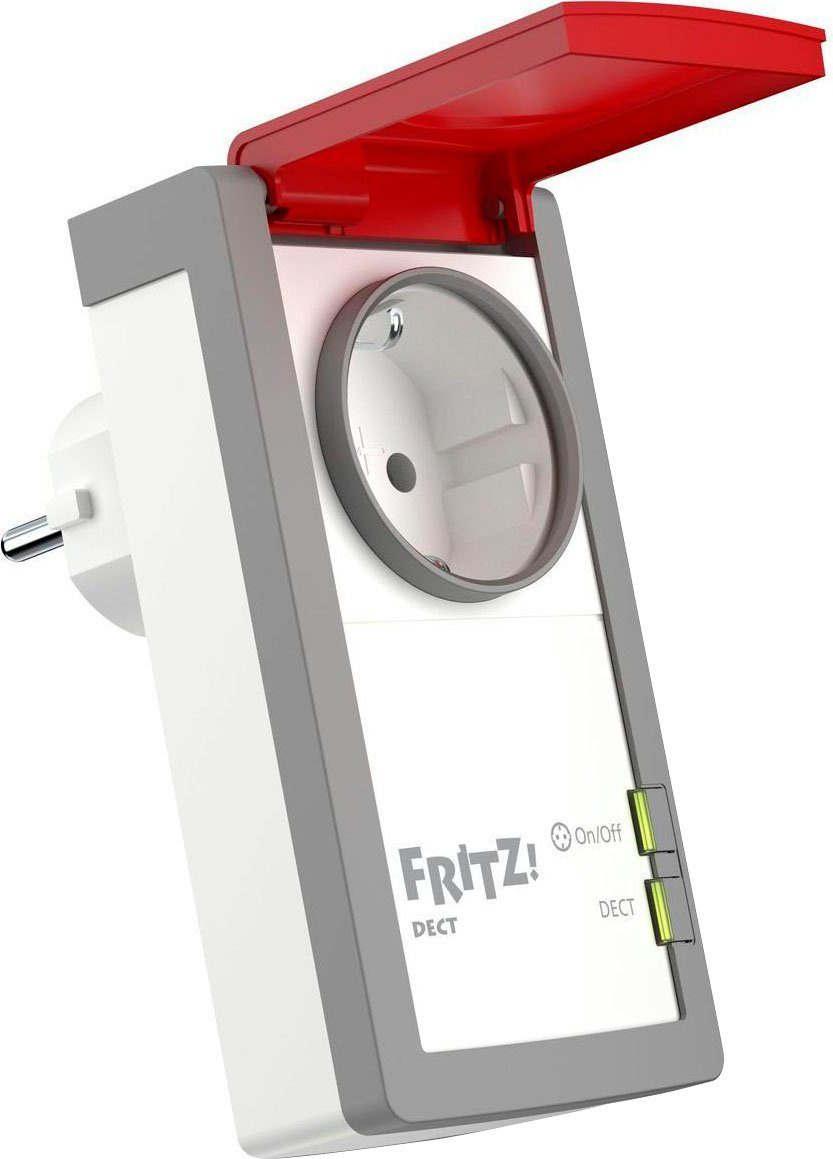

Der wichtigste Schritt besteht darin, von Anfang an auf feuchtraumgeeignete Elektroinstallationen zu setzen. Diese verfügen über spezielle Schutzklassen, die in der IP-Kennzeichnung angegeben werden. Für unbeheizte Garagen empfiehlt sich mindestens die Schutzart IP44, die vor Spritzwasser aus allen Richtungen schützt. Solche Ausführungen besitzen Dichtungen und verschließbare Abdeckungen, die verhindern, dass Feuchtigkeit in das Gehäuseinnere eindringt. Die Kappen lassen sich bei Nichtgebrauch schließen und schaffen so eine zusätzliche Barriere gegen Nässe.
Richtige Montageposition wählen
Auch die Position der Installation spielt eine wichtige Rolle beim Schutz vor Feuchtigkeit. Montiere Steckdosen und Schalter möglichst nicht an Außenwänden, da sich dort besonders häufig Kondenswasser bildet. Innenwände oder Bereiche mit größerem Abstand zu den Außenmauern bieten bessere Voraussetzungen. Zudem solltest du darauf achten, dass die Installationen nicht in Bodennähe angebracht werden, wo sich Feuchtigkeit sammeln kann. Eine Montagehöhe von mindestens 30 Zentimetern über dem Boden hilft, Staunässe zu vermeiden.
Regelmäßige Kontrolle und Wartung
Selbst hochwertige Schutzvorrichtungen können mit der Zeit ihre Wirksamkeit verlieren. Überprüfe daher in regelmäßigen Abständen, ob Dichtungen noch intakt sind und Abdeckungen korrekt schließen. Verschmutzungen oder kleine Risse können die Schutzfunktion beeinträchtigen. Bei sichtbaren Beschädigungen solltest du die betroffenen Komponenten austauschen. Achte auch auf Verfärbungen oder Feuchtigkeitsspuren am Gehäuse, die auf eindringendes Wasser hinweisen können.
Warum eine separate Unterverteilung in der Garage deine Erweiterungen erleichtert
Eine separate Unterverteilung in deiner Garage bietet dir erhebliche Vorteile bei der elektrischen Installation und schafft die Grundlage für spätere Anpassungen. Statt jeden Stromkreis einzeln vom Hauptverteiler im Haus zur Garage zu führen, lässt sich mit einer Unterverteilung die gesamte Verkabelung übersichtlich und effizient gestalten. Du führst lediglich eine Zuleitung vom Hauptverteiler zur Garage, wo dann alle weiteren Stromkreise zentral verteilt werden.
Flexibilität bei künftigen Projekten
Mit einer eigenen Unterverteilung kannst du deine Garage schrittweise erweitern, ohne jedes Mal Eingriffe am Hauptverteiler vornehmen zu müssen. Möchtest du später eine Werkstattecke einrichten, eine Ladestation für Elektrowerkzeuge installieren oder zusätzliche Beleuchtung anbringen, sind die notwendigen Anschlüsse direkt vor Ort verfügbar. Die Unterverteilung ermöglicht es dir, neue Stromkreise unkompliziert hinzuzufügen und bestehende Absicherungen anzupassen.
Übersichtliche Organisation aller Stromkreise
In einer Unterverteilung lassen sich verschiedene Bereiche deiner Garage sauber voneinander trennen. Du kannst separate Absicherungen für Beleuchtung, Steckdosen, Torantrieb oder Werkzeugmaschinen vorsehen. Diese Aufteilung erhöht die Sicherheit und erleichtert die Fehlersuche, falls einmal eine Sicherung auslöst. Jeder Stromkreis kann mit einem eigenen Leitungsschutzschalter ausgestattet werden, sodass du genau weißt, welcher Bereich bei einer Störung betroffen ist.
Praktische Vorteile im Alltag
Eine Unterverteilung direkt in der Garage verkürzt deine Wege deutlich. Bei Wartungsarbeiten oder wenn du einzelne Bereiche vom Strom trennen möchtest, musst du nicht ins Haus zurücklaufen. Gerade bei größeren Garagen oder wenn du regelmäßig mit Elektrowerkzeugen arbeitest, sparst du dadurch Zeit und Aufwand. Zudem lassen sich moderne Unterverteilungen mit zusätzlichen Komponenten wie Zeitschaltuhren oder Überspannungsschutz ausstatten, die genau auf deine Bedürfnisse abgestimmt werden können.
Wie bereitest du Leerrohre vor damit Nachrüstungen später einfacher werden
Eine durchdachte Vorbereitung der Leerrohre bei der ersten Installation erspart dir später viel Aufwand und Kosten. Wenn du von Anfang an mehr Rohre verlegst als aktuell benötigt, schaffst du Spielraum für zukünftige Erweiterungen. Dabei geht es nicht nur um die Anzahl der Leitungen, sondern auch um deren strategische Platzierung im Raum.
Richtige Dimensionierung und Verlegung
Wähle den Durchmesser der Rohre großzügiger als für die momentane Installation erforderlich. Ein Rohr mit 25 oder 32 Millimetern Durchmesser bietet dir ausreichend Platz für mehrere Kabel gleichzeitig. Achte darauf, dass die Rohre nicht zu viele Biegungen aufweisen, denn jede Kurve erschwert das spätere Einziehen neuer Leitungen. Sanfte Bögen mit großem Radius erleichtern dir die Arbeit erheblich. Verlege die Rohre möglichst geradlinig zwischen wichtigen Punkten wie Verteilerkasten, Schalter- und Steckdosenpositionen.
Einziehilfen und Beschriftung
Ziehe bereits bei der ersten Verlegung eine Einziehschnur oder einen dünnen Draht durch jedes Leerrohr. Diese Einziehilfe ermöglicht es dir, später neue Kabel mit wenig Kraftaufwand durch das Rohr zu führen. Verwende farbige oder nummerierte Schnüre, um verschiedene Rohrstrecken unterscheiden zu können. Beschrifte beide Enden jedes Rohres deutlich lesbar, damit du auch nach Jahren noch weißt, welches Rohr wohin führt. Eine einfache Skizze oder ein Verlegungsplan hilft dir, den Überblick über alle vorbereiteten Verbindungen zu behalten.
Reserverohre an strategischen Stellen
Denke bei der Planung an Bereiche, wo du möglicherweise später weitere Anschlüsse benötigst. Werkbänke, Torbereich, Deckenbereich für Beleuchtungserweiterungen oder Wandflächen für zusätzliche Steckdosen sind typische Stellen. Lege Reserverohre zu diesen Punkten, auch wenn du aktuell noch keine konkrete Verwendung siehst. Die Rohre sollten in den Verteilerkasten oder eine Abzweigdose münden, wo du sie später leicht erreichen kannst. Verschließe ungenutzte Rohrenden provisorisch mit Stopfen, damit kein Schmutz oder Feuchtigkeit eindringt. So hältst du dir alle Möglichkeiten für künftige Anpassungen offen, ohne später aufwendige Stemmarbeiten durchführen zu müssen.
Setze deine Garagenelektrik jetzt um
Du hast nun einen umfassenden Überblick über die wichtigsten Aspekte der Elektroinstallation in deiner Garage erhalten. Von der richtigen Dimensionierung der Leitungen für Ladestationen über den Feuchtigkeitsschutz bis hin zur vorausschauenden Planung mit Leerrohren – jetzt liegt es an dir, diese Erkenntnisse in die Praxis umzusetzen.
Beginne mit einer sorgfältigen Bestandsaufnahme deiner Garage: Welche elektrischen Verbraucher nutzt du bereits, welche sind geplant? Eine gut durchdachte Elektroinstallation wächst mit deinen Anforderungen und ermöglicht dir spätere Erweiterungen ohne aufwendige Nacharbeiten. Investiere Zeit in die Planung der Kabelwege und Verteilerstandorte – diese Vorarbeit zahlt sich über Jahre hinweg aus.
Informiere dich gezielt über die für dein Vorhaben notwendigen Komponenten und vergleiche verschiedene Lösungsansätze. Berücksichtige dabei nicht nur den aktuellen Bedarf, sondern auch mögliche zukünftige Anwendungen. Mit dem passenden Konzept schaffst du eine Elektroinstallation, die dir langfristig Flexibilität bietet.
Starte jetzt mit der Umsetzung deines Garagenprojekts – eine durchdachte Elektroinstallation bildet die Grundlage für komfortable und sichere Nutzungsmöglichkeiten in den kommenden Jahren.
