Artikelbeschreibung

Artikel-Nr. S0QCN07B

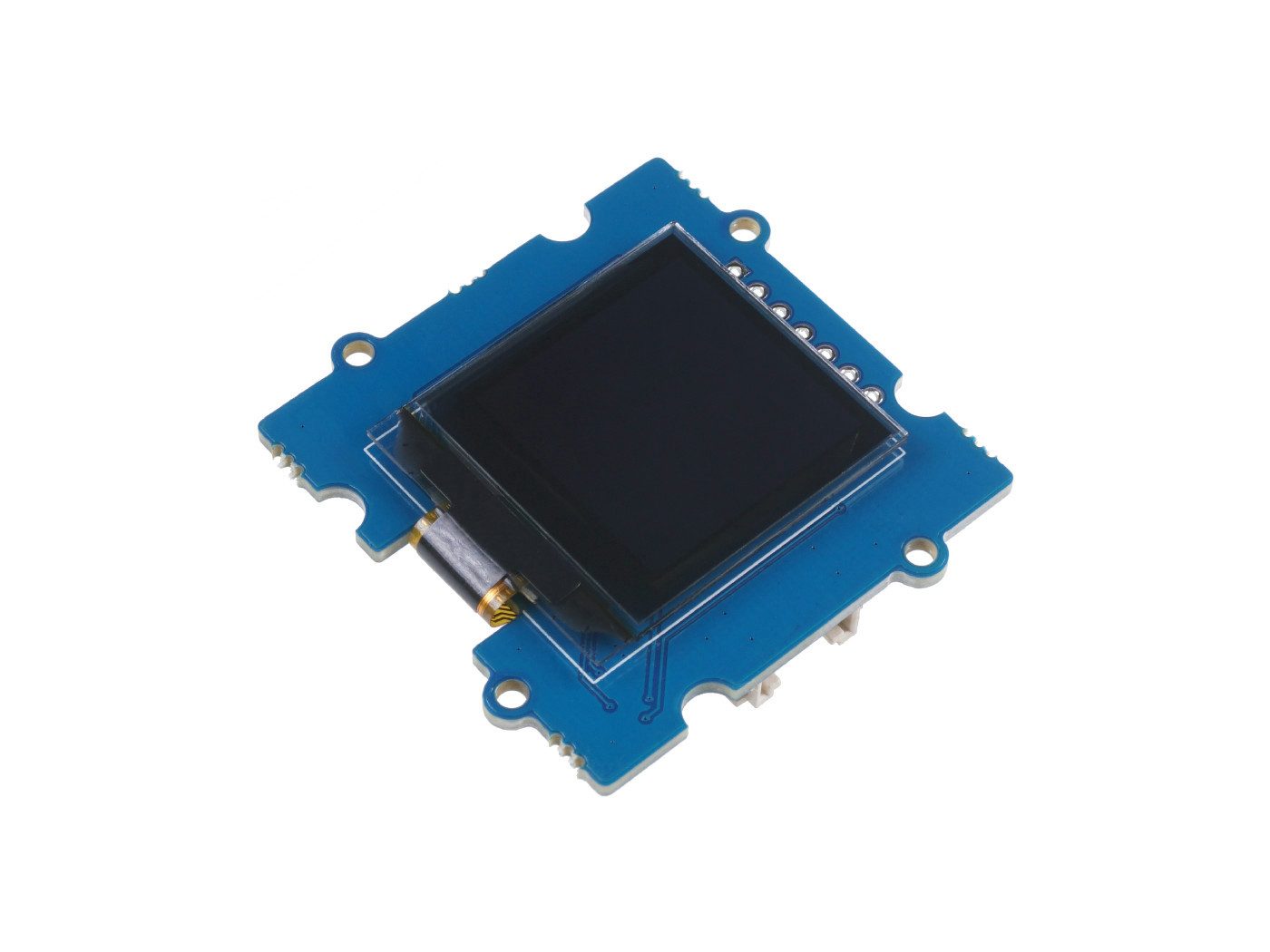

Seeed Grove - OLED Display 1.12 (SH1107) V3.0 - SPI/IIC - 3.3V/5V
Das Grove - OLED Display 1.12 V3.0 von Seeed basiert auf dem SH1107-Treiberchip und stellt ein monochromes Anzeigemodul mit einer Auflösung von 128 × 128 Pixeln dar. Es unterstützt sowohl die I2C- als auch die SPI-Schnittstelle und ermöglicht dadurch eine flexible Integration in verschiedene Mikrocontroller-Projekte. Das Modul ist mit 3.3V- und 5V-Systemen kompatibel und zeichnet sich durch einen geringen Stromverbrauch aus. Die hohe Helligkeit und der starke Kontrast ermöglichen eine klare Darstellung selbst bei schwierigen Lichtverhältnissen. Ein weiteres Merkmal ist der rückseitig integrierte Grove-Anschluss, der eine einfache Integration in das Grove-System erlaubt und gleichzeitig das Layout auf der Vorderseite vereinfacht. Die Adresse für die I2C-Kommunikation kann angepasst werden, um mehreren Geräten gleichzeitig die Kommunikation zu ermöglichen.

OLED-Displays (Organic Light Emitting Diodes) unterscheiden sich von LCDs (Liquid Crystal Displays) durch die Fähigkeit zur Selbstemission. Das bedeutet, dass sie kein Hintergrundlicht benötigen und einzelne Pixel selbst leuchten. Dies führt zu einem höheren Kontrastverhältnis, einem dünneren Gehäuse und einem breiteren Betrachtungswinkel. Aufgrund dieser Eigenschaften ist OLED-Technologie besonders stromsparend und liefert gestochen scharfe Darstellungen.

Das Display eignet sich für verschiedene Mikrocontroller-Plattformen und wird über die I2C- oder SPI-Schnittstelle angesprochen. Die Nutzung von SPI bietet eine schnellere Bildübertragung im Vergleich zu I2C, was insbesondere für reaktionsschnelle Anwendungen von Vorteil ist. Typische Einsatzbereiche sind die Anzeige von Text, Symbolen oder grafischen Elementen in Embedded-Projekten, DIY-Elektronik, IoT-Geräten oder mobilen Messinstrumenten. Durch die hohe Temperaturtoleranz kann das Display auch in anspruchsvollen Umgebungen eingesetzt werden.

Merkmale im Überblick
  • Monochromes OLED-Display mit 128 × 128 Pixel Auflösung
  • Kompatibel mit 3.3V und 5V Betriebsspannung
  • Unterstützt sowohl I2C- als auch SPI-Schnittstellen
  • Niedriger Stromverbrauch
  • Hoher Kontrast und Helligkeit
  • Großer Betriebstemperaturbereich (-40℃ bis +85℃)
  • Rückseitig versteckter Grove-Anschluss
  • Änderbare I2C-Adresse
Kompatibilität
  • Seeed Grove-System
  • Arduino
  • Raspberry Pi
  • ESP32/ESP8266
  • Andere Mikrocontroller mit I2C- oder SPI-Schnittstelle
Technische Daten
  • Eingangsspannung: 3.3V / 5V
  • Ausgangsspannung: 0 ~ 2.3V
  • Auflösung: 128 x 128 Pixel
  • Anzeigeart: Monochrom (weiß)
  • Treiberchip: SH1107
  • Kommunikation: I2C und SPI
  • Betriebstemperaturbereich: -40℃ bis +85℃
Sonstige Daten
  • Nachfolgemodell des Grove OLED Display 1.12'' V2 mit verbessertem Design und geringerem Preis
Lieferumfang
  • 1x Seeed Grove - OLED Display 1.12 (SH1107) V3.0
Links
  • Schaltplan (PDF)
  • Schaltplan & PCB-Layout (ZIP)
