Dieser Bausatz ist für das Herstellen von eigenen Diagnosekabeln.
Es handelt sich um eine genormte Buchse der bei jedem Fahrzeug, das über OBD II verfügt, eingesetzt werden kann.
Ideal zur Selbstkonfektionierung geeignet oder als Ersatzteil bzw. Austausch, die Pins sind bereits fertig in die Buchse eingefasst so dass die benötigten Kontakte/Kabel einfach aufgelötet werden können.
Die Buchse nach J1962 (OBD-2/EOBD) mit 16 Pins.
Pin Belegung:
2. J1850 Bus+
4. Fahrzeug Masse
5. Signal Masse
6. CAN High (J-2284)
7. ISO 9141-2 K Ausgang
10. J1850 Bus
14. CAN Low (J-2284)
15. ISO 9141-2 L Ausgang
16. Batterie-Spannung +12V
Durch die vierfache Verschraubung ist absolute Stabilität gewährleistet.
Bei Problemen wenden Sie sich bitte rechtzeitig an unseren Shop. Wir geben Ihnen eine zufriedenstellende Lösung.
TECHNISCHE DATEN
|

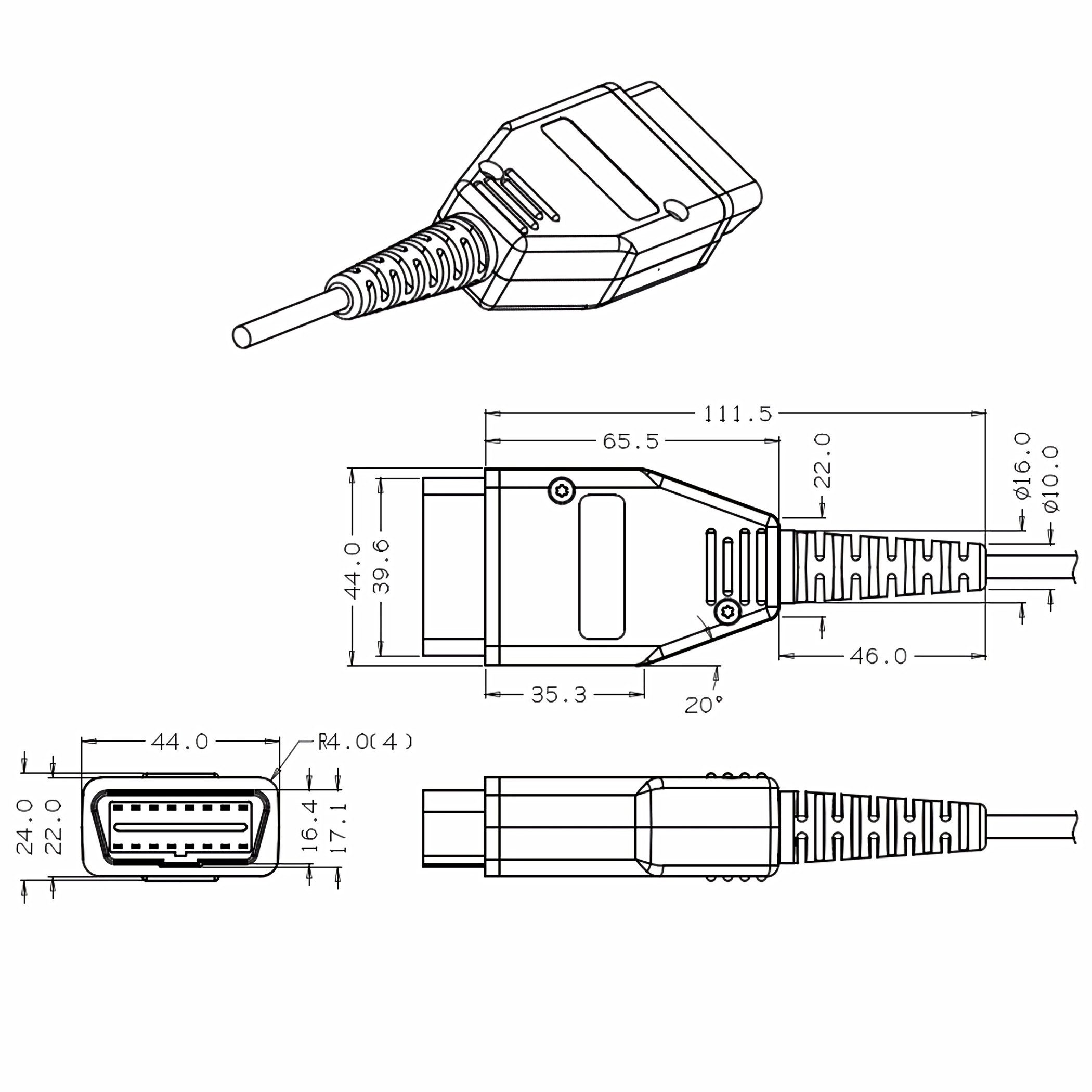

-- Anschluss: 16Pin OBDII -- Belegung: 16 Pins voll belegt -- Gewicht: 40g -- Abmessungen in mm: Siehe letzte Abbildung -- Farbe: Schwarz |
|

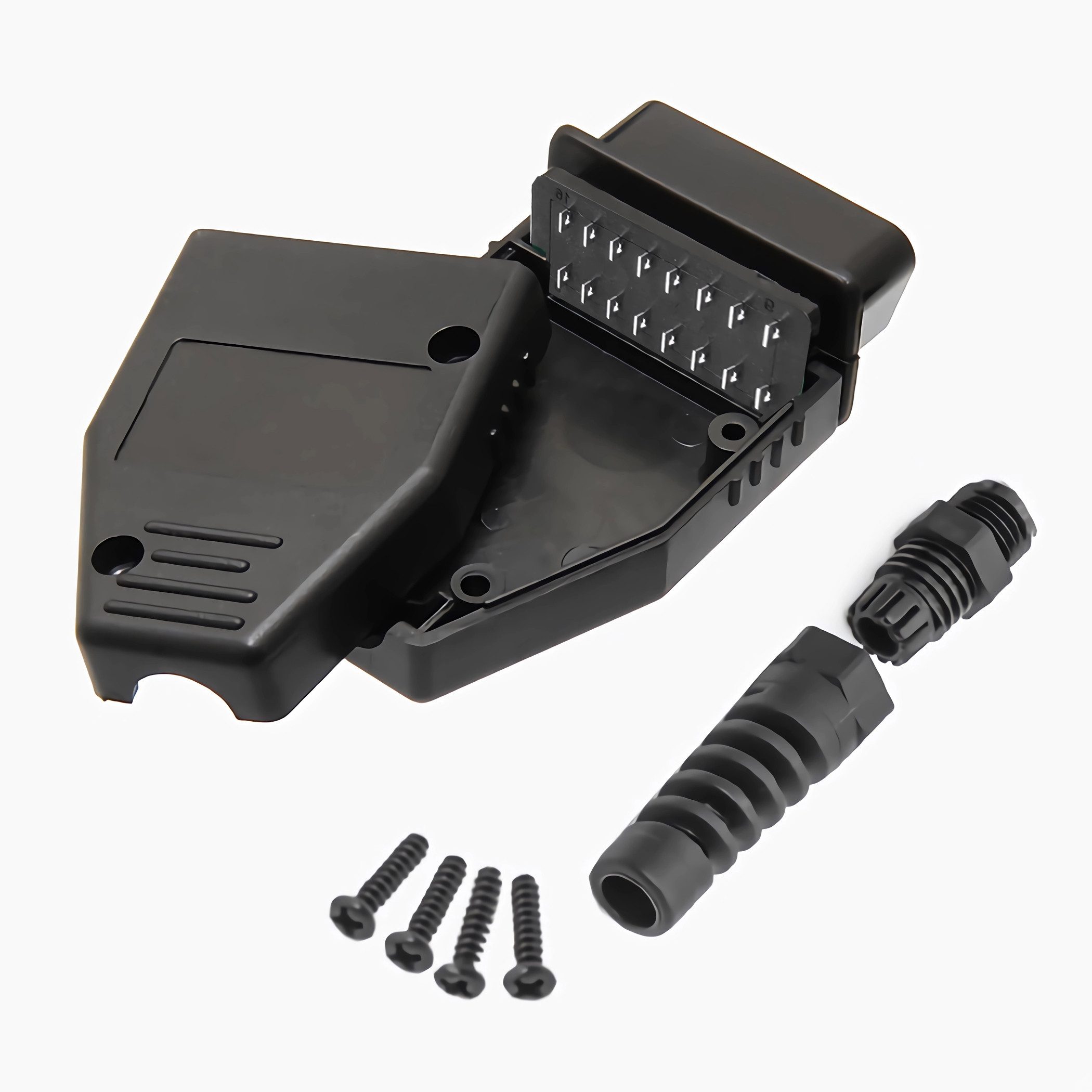

LIEFERUMFANG
|
-- 1x OBD II Buchse 16 Pin -- 1x Knickschutz -- 4x Schrauben |
