Vinyl ist wie­der in. Du hast dir einen neu­en Plat­ten­spie­ler gekauft und möch­test ihn anschlie­ßen? Bevor du los­legst, lau­tet die wich­tigs­te Fra­ge: Hat dein Ver­stär­ker einen Pho­no-Ein­gang? War­um das so wich­tig ist und wie du dei­nen Plat­ten­spie­ler mit und ohne Pho­no-Ein­gang anschließt, erklärt UPDATED hier Schritt für Schritt.

Plat­ten­spie­ler anschlie­ßen: Mit Pho­no-Anschluss (inte­grier­ter Vor­ver­stär­ker)

Jeder Plat­ten­spie­ler braucht einen Vor­ver­stär­ker

Das Signal des Plat­ten­spie­lers ist sehr schwach. Damit du Musik von einer Plat­te ver­nünf­tig hören kannst, muss das Signal ver­stärkt wer­den – das macht der soge­nann­te Vor­ver­stär­ker. Er ist ent­we­der im Plat­ten­spie­ler selbst oder im Ver­stär­ker ein­ge­baut.

Ein Vor­ver­stär­ker hat noch eine wei­te­re Funk­ti­on: Er ent­zerrt das Schall­plat­ten­si­gnal und sorgt dafür, dass die Bäs­se ange­ho­ben und die Höhen gesenkt wer­den – sodass die Musik so klingt, wie sie klin­gen soll.

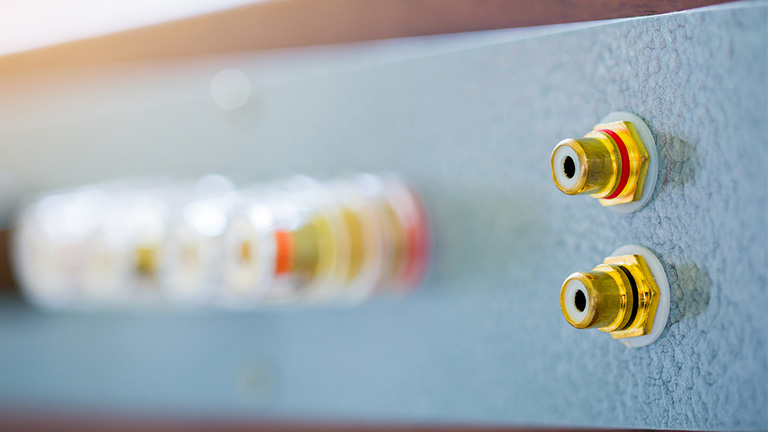

Wirf einen Blick auf den Ver­stär­ker, an den du dei­nen Plat­ten­spie­ler anschlie­ßen willst: Hat er einen Pho­no-Ein­gang? Das ist ein Cinch-Anschluss mit zwei Steck­plät­zen, die ent­we­der rot und weiß oder rot und schwarz sind. Ist ein sol­cher Pho­no-Ein­gang vor­han­den, bedeu­tet das, dass im Ver­stär­ker ein Vor­ver­stär­ker ein­ge­baut ist und du den Plat­ten­spie­ler direkt an den Ver­stär­ker anschlie­ßen kannst.

Plat­ten­spie­ler an Pho­no-Ein­gang des Ver­stär­kers anschlie­ßen

Hat dein Ver­stär­ker einen Pho­no-Ein­gang, ist das Anschlie­ßen eines Plat­ten­spie­lers denk­bar ein­fach. Dazu brauchst du nur ein Cinch-Kabel. Das hat an bei­den Enden zwei Ste­cker – ent­we­der rot/weiß oder rot/schwarz.

  1. Ste­cke ein Ende des Cinch-Kabels in den Pho­no-Aus­gang des Plat­ten­spie­lers.
  2. Ach­te dar­auf, dass du den roten Ste­cker in die rote Buch­se und den weißen/schwarzen Ste­cker in die weiße/schwarze Buch­se steckst.
  3. Ste­cke das ande­re Ende des Cinch-Kabels in den Ver­stär­ker.
  4. Ach­te eben­so dar­auf, den roten Ste­cker in die rote und den weißen/schwarzen Ste­cker in die weiße/schwarze Buch­se zu ste­cken.

Hin­weis: Du kannst den wei­ßen Ste­cker auch für den schwar­zen Anschluss nut­zen oder umge­kehrt. Haupt­sa­che, das rote Kabel­en­de steckt in der roten Buch­se.

Plat­ten­spie­ler an AUX-Ein­gang des Ver­stär­kers anschlie­ßen

Nicht immer ist ein Pho­no-Ein­gang am Ver­stär­ker not­wen­dig, um einen Plat­ten­spie­ler direkt anzu­schlie­ßen. Wenn dein Plat­ten­spie­ler einen Ent­zerr­vor­ver­stär­ker besitzt – also eine Kom­bi­na­ti­on aus einem Ent­zer­rer und einem Vor­ver­stär­ker –, kannst du ihn an den AUX-Ein­gang (Line-in) des Ver­stär­kers anschlie­ßen. Hier­bei han­delt es sich in der Regel um einen Cinch- oder Klin­ken­an­schluss. Je nach­dem, wel­chen AUX-Anschluss dein Ver­stär­ker hat, brauchst du also ein Cinch- oder Klin­ken­ka­bel.

So fin­dest du her­aus, ob in dei­nem Plat­ten­spie­ler ein Ent­zerr­vor­ver­stär­ker ver­baut ist:

  1. Ver­bin­de den Plat­ten­spie­ler mit einem AUX-Ein­gang (Line-in) des Ver­stär­kers.
  2. Spie­le eine Schall­plat­te ab.
  3. Ach­te auf die Sound-Qua­li­tät.

Hat die Musik für dich einen sat­ten und vol­len Klang, ist ein Ent­zerr­vor­ver­stär­ker in dei­nem Plat­ten­spie­ler ver­baut und du kannst die Ver­bin­dung so belas­sen. Wenn jedoch kaum Bass zu hören ist und die Höhen sehr aus­ge­prägt sind, soll­test du einen exter­nen Vor­ver­stär­ker zwi­schen Plat­ten­spie­ler und Ver­stär­ker schal­ten. Wie das geht, liest du im nächs­ten Kapi­tel.

Plat­ten­spie­ler erden: So geht’s

Egal, wie du dei­nen Plat­ten­spie­ler anschließt – bevor die ers­te Plat­te rotiert, soll­test du dich um die Erdung des Plat­ten­spie­lers küm­mern. Das ver­hin­dert ein stö­ren­des Brum­men beim Abspie­len der Musik.

Dafür gibt es ein Erdungs­ka­bel, das in der Regel am Plat­ten­spie­ler befes­tigt ist (oft in der Nähe des Pho­no-Aus­gangs). Meist hat das Kabel ein U‑förmiges Ende. Die­ses Ende musst du mit Metall ver­bin­den. Hier­für haben die meis­ten Ver­stär­ker eine Schrau­be, die mit GND beschrif­tet ist. Das steht für “ground”, eng­lisch für “erden”.

Du drehst die Schrau­be etwas locker, sodass du das U‑förmige Ende des Erdungs­ka­bels dar­un­ter schie­ben kannst. Anschlie­ßend drehst du die Schrau­be wie­der fest. Jetzt ist dein Plat­ten­spie­ler geer­det.

Hat dein Ver­stär­ker kei­ne GND-Schrau­be, kannst du das U‑förmige Ende des Erdungs­ka­bels an der Schrau­be eines ande­ren Hi-Fi-Gerä­tes befes­ti­gen oder eine Schrau­be an der Gehäu­se­rück­sei­te des Ver­stär­kers lösen und ver­wen­den. In jedem Fall muss es sich um eine Schrau­be aus Metall han­deln.

Es gibt auch sepa­ra­te Erdungs­ka­bel mit zwei U‑förmigen Enden. So ein Kabel brauchst du nur, wenn dein Plat­ten­spie­ler kein Erdungs­ka­bel mit­bringt. Dann fin­det sich an der Rück­sei­te des Plat­ten­spie­lers in der Regel eine GND-Schrau­be, mit der du das eine Ende des sepa­ra­ten Erdungs­ka­bels ver­bin­dest. Das ande­re Ende ver­bin­dest du wie oben beschrie­ben mit einer Metall­schrau­be an einem ande­ren Gerät.

Plat­ten­spie­ler anschlie­ßen ohne Pho­no: So geht’s ohne den inte­grier­ten Vor­ver­stär­ker

Plat­ten­spie­ler mit Blue­tooth-Funk­ti­on

Für den kabel­lo­sen Musik­ge­nuss gibt es heu­te auch Blue­tooth-Plat­ten­spie­ler. Sol­che Model­le kannst du ein­fach mit Blue­tooth-fähi­gen Laut­spre­chern oder Kopf­hö­rern ver­bin­den. Die Vor­tei­le lie­gen auf der Hand: weni­ger Kabel in der Woh­nung und ein­fa­che­re Hand­ha­bung. Ein Nach­teil kann der Sound sein, denn digi­ta­le Signa­le sind gene­rell stör­an­fäl­li­ger als ana­lo­ge.

Weder im Ver­stär­ker noch im Plat­ten­spie­ler ist ein Vor­ver­stär­ker ver­baut? Dann benö­tigst du einen exter­nen Vor­ver­stär­ker. Den schal­test du zwi­schen Plat­ten­spie­ler und Ver­stär­ker.

Wel­che zwei Kabel du dafür benö­tigst, hängt davon ab, wel­che Ein- und Aus­gän­ge der exter­ne Vor­ver­stär­ker hat. Gän­gig sind Model­le mit Cinch-Buch­sen an Ein- und Aus­gang. Die fol­gen­de Anlei­tung ver­wen­det daher bei­spiel­haft zwei Cinch-Kabel.

So schal­test du einen exter­nen Vor­ver­stär­ker zwi­schen Plat­ten­spie­ler und Ver­stär­ker:

Hin­weis: Ach­te beim Anschlie­ßen der Cinch-Kabel jeweils dar­auf, dass Rot auf Rot und Weiß auf Weiß bzw. Schwarz auf Schwarz gesteckt wird.

  1. Schal­te den Plat­ten­spie­ler und den Ver­stär­ker aus.
  2. Ste­cke ein Ende des ers­ten Cinch-Kabels in den Pho­no-Aus­gang des Plat­ten­spie­lers.
  3. Ste­cke das ande­re Ende des ers­ten Cinch-Kabels in den exter­nen Vor­ver­stär­ker (Input).
  4. Ver­bin­de den Vor­ver­stär­ker (Out­put) über das zwei­te Cinch-Kabel mit dem Ver­stär­ker.
  5. Schal­te den Plat­ten­spie­ler und den Ver­stär­ker ein und über­prü­fe die Sound-Qua­li­tät.

Auch hier gilt: Du kannst den wei­ßen Ste­cker auch für den schwar­zen Anschluss nut­zen oder umge­kehrt. Haupt­sa­che, das rote Kabel­en­de steckt in der roten Buch­se.

Plat­ten­spie­ler an Sound­bar anschlie­ßen

Du hast eine Sound­bar im Wohn­zim­mer und willst dar­über dei­ne Schall­plat­ten hören? Das ist mög­lich, aber eher etwas für Fort­ge­schrit­te­ne, weil du ein paar Extra­ge­rä­te brauchst. Hin­ter­grund: Die meis­ten Sound­bars haben kei­nen ana­lo­gen Anschluss (Cinch oder Klin­ke), also musst du das Signal vom Plat­ten­spie­ler digi­tal umwan­deln, bevor du es in die Sound­bar lei­test. Das benö­tigst du:

  • Exter­ner Vor­ver­stär­ker: Den braucht jeder Plat­ten­spie­ler, der kei­nen inte­grier­ten Ent­zerr­vor­ver­stär­ker besitzt.
  • Zwei Cinch-Kabel: Zum Ver­bin­den der Gerä­te unter­ein­an­der. Teil­wei­se sind auch ande­re Kabel not­wen­dig – das hängt von den Anschlüs­sen der betei­lig­ten Gerä­te ab.
  • Exter­ner Ana­log-Digi­tal-Wand­ler: Er wan­delt das ana­lo­ge Signal des Plat­ten­spie­lers in ein digi­ta­les um, das die Sound­bar ver­ar­bei­ten kann.
  • Licht­leit­ka­bel: Auch Licht­wel­len­lei­ter genannt. Die­ses Kabel lei­tet das digi­ta­li­sier­te Signal wei­ter an die Sound­bar.

So schließt du einen Plat­ten­spie­ler ohne inte­grier­ten Vor­ver­stär­ker an eine Sound­bar an:

Hin­weis: Ach­te beim Anschlie­ßen der Cinch-Kabel jeweils dar­auf, dass Rot auf Rot und Weiß auf Weiß bzw. Schwarz auf Schwarz gesteckt wird.

  1. Schal­te den Plat­ten­spie­ler und die Sound­bar aus.
  2. Ste­cke ein Ende des ers­ten Cinch-Kabels in den Pho­no-Aus­gang des Plat­ten­spie­lers.
  3. Ste­cke das ande­re Ende des ers­ten Cinch-Kabels in den exter­nen Vor­ver­stär­ker (Input).
  4. Ste­cke ein Ende des zwei­ten Cinch-Kabels in den Vor­ver­stär­ker (Out­put).
  5. Ste­cke das ande­re Ende des zwei­ten Cinch-Kabels in den Ana­log-Digi­tal-Wand­ler (Input).
  6. Ste­cke ein Ende des Licht­leit­ka­bels in den Ana­log-Digi­tal-Wand­ler.
  7. Ste­cke das ande­re Ende des Licht­leit­ka­bels in die Sound­bar.
  8. Schal­te den Plat­ten­spie­ler und die Sound­bar ein.

Erneut gilt: Du kannst den wei­ßen Ste­cker auch für den schwar­zen Anschluss nut­zen oder umge­kehrt. Haupt­sa­che, das rote Kabel­en­de steckt in der roten Buch­se.

Es sind auch exter­ne Vor­ver­stär­ker mit inte­grier­tem Ana­log-Digi­tal-Wand­ler erhält­lich – in dem Fall brauchst du kei­nen sepa­ra­ten Wand­ler, weil das ana­lo­ge Signal des Plat­ten­spie­lers schon im Vor­ver­stär­ker in ein digi­ta­les umge­wan­delt wird.

Pho­no oder nicht Pho­no, das ist hier die Fra­ge

Willst du einen Plat­ten­spie­ler anschlie­ßen, dreht sich zunächst alles um den soge­nann­ten Vor­ver­stär­ker: Ist er bereits im Plat­ten­spie­ler inte­griert oder besitzt dein Ver­stär­ker einen? Ist bei­des nicht der Fall, brauchst du einen exter­nen Vor­ver­stär­ker. Je nach Fall unter­schei­det sich das Vor­ge­hen beim Anschlie­ßen eines Plat­ten­spie­lers. Doch wenn du weißt, wie, ist es kein Hexen­werk. Mit den Anlei­tun­gen in die­sem Rat­ge­ber klappt es im Hand­um­dre­hen.
