Spülrohrbogen Bogen 67,5° graphit System 63

... mehr

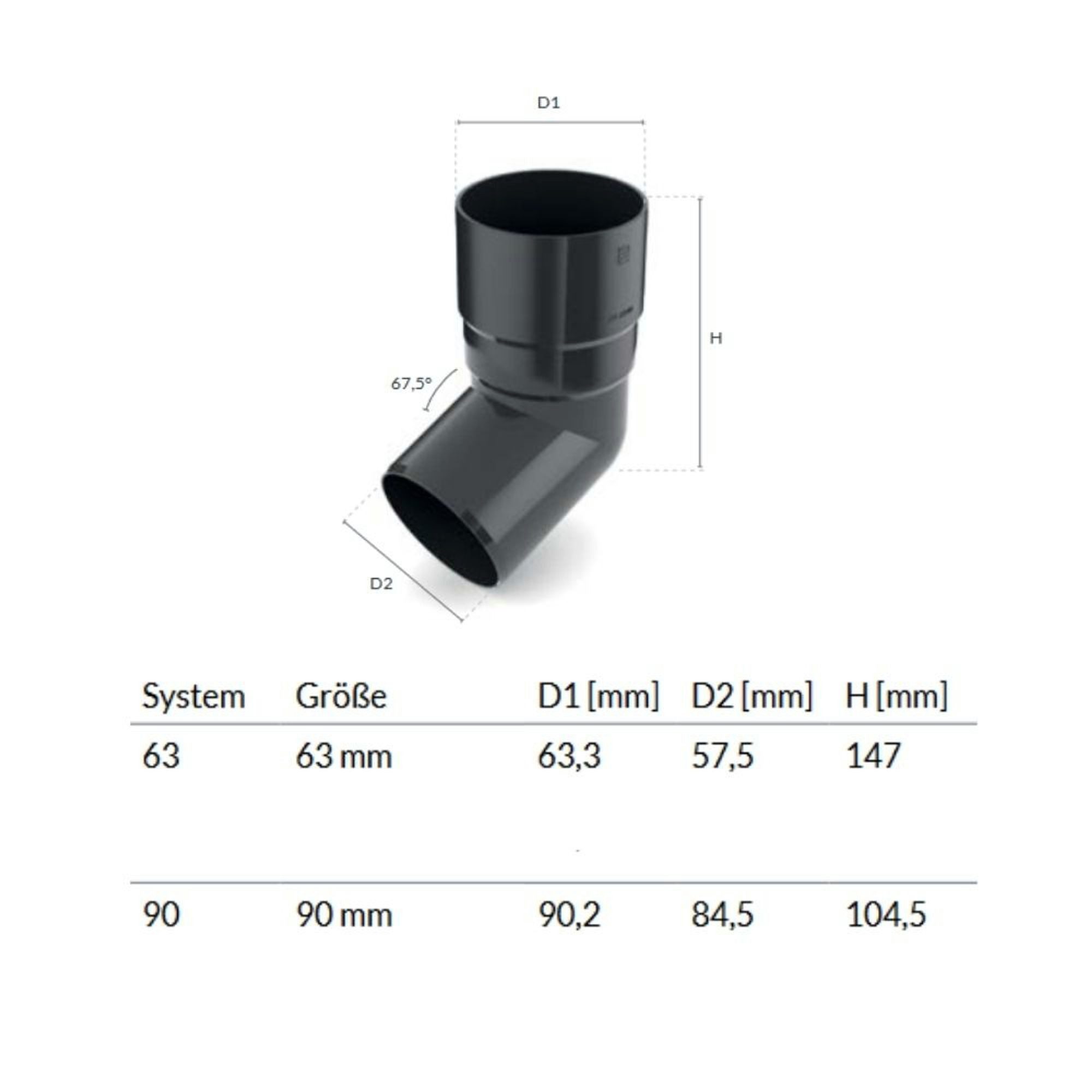

Bogen 67,5° graphit System 63

Das RINNENSYSTEM BRYZA ist ein komplettes System mit halbrunden Rinnen (75,100,125mm), Formstücken und Fallrohren (63,90mm), seit 2004 auf dem Markt. Elegante Formen, leichte Montage, Farben: Braun (RAL 8017), Graphit (RAL 7021).

75 System

Rinne 75mm, Fallrohr 63mm. Für kleine Wohngebäude, Überdachungen, Garagen, Balkone, Mansarden.

100 System

Rinne 100mm, Fallrohr 90/63mm. Für Einfamilienhäuser, kleine/mittlere Lager-, Handels- und Industriegebäude, öffentliche Gebäude.

125 System

Rinne 125mm, Fallrohr 90mm. Für Ein-/Mehrfamilienhäuser, Wohnblöcke, Lager-, öffentliche, Handels- und Industriegebäude.

Rinnensystem-Teile

1. Dachrinne 75/100/125mm; 2m
2. Rinnenhalter 75/100/125mm
3. Eckstück innen 90° 75/100/125mm
4. Rinnenverbinder 75/100/125mm
5. Eckstück außen 90° 75/100/125mm
6. Stutzen 75/63,100/63,100/90,125/90mm
7. Rinnenkappe rechts/links 75/100/125mm
8. Fallrohr 63/90mm
9. T-Stück 63/90mm
10. Bügel (PVC) 63/90mm
11. Fallrohrverbindung/-muffe 63/90mm
12. Reduktion 90/63mm
13. Bogen 67,5° 63/90mm
14. Rinneneisen (Metall) einstellbar 75/125mm
15. Haken für PVC Bügel 120/160/180/220/250/350mm
16. Eckstück innen einstellbar 120-145° 125mm
17. Eckstück außen einstellbar 120-145° 75/100/125mm

Verbindungsart

Rinnen mit Rastverbindung und Gummidichtung. Fallrohre mit Muffen ohne Dichtung. Kompensiert thermische Längenänderungen.

Bitte bei Montage beachten!

Halter direkt an Dachlatten/Sparren, Abstand 40-50cm. Rinne neigen: 2mm/m zum Stutzen.

Zuschneiden

Rinne/Fallrohr mit Feinzahnssäge im rechten Winkel zuschneiden.

Montage

Rinne in Halter: Bördeldung vorne einlegen, innen einrasten. Eckstücke/Stutzen/Verbinder aufschieben und einrasten. Dichtungen/Begrenzer prüfen. Extra Halter an Verbindern/Stutzen/Eckstücken empfohlen.
